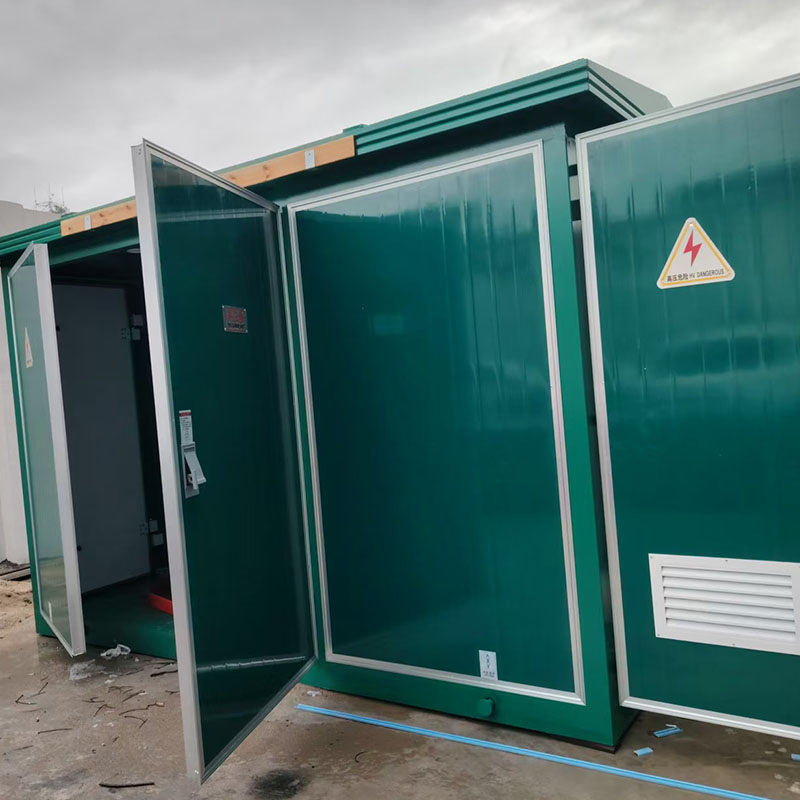

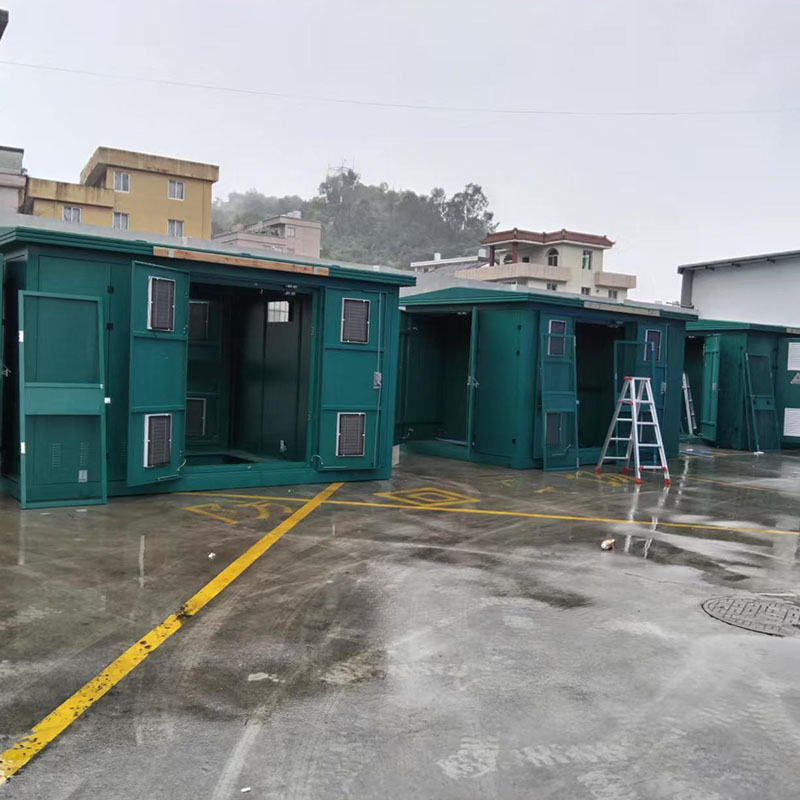

محطة فرعية مسبقة الصنع من النوع الأوروبي / محول ZGS المشترك

نظرة عامة على المنتج

ZGS12 محول مثبت على الوسادة من النوع الأمريكي عبارة عن معدات توزيع الطاقة الجاهزة الخارجية المدمجة التي تم تطويرها بشكل مستقل بواسطة Mingtuo Electric. إنه يدمج مفتاح الحمل عالي الجهد، والصمامات الإضافية ذات الحساسية المزدوجة، والمحول المغمور بالزيت، وخزانة الإخراج ذات الجهد المنخفض في خزان زيت واحد مغلق ومشترك، ويعتمد تصميمًا مغمورًا بالزيت مغلقًا ومعزولًا بالكامل.

إنه يدعم كلا من أوضاع الشبكة الحلقية وإمدادات الطاقة الفردية الطرفية، ويتم تطبيقه على نطاق واسع في تجديد شبكات الطاقة الحضرية والمجتمعات السكنية والساحات التجارية ومحطات الطاقة الكهروضوئية الموزعة والمجمعات الصناعية ومشاريع إمدادات الطاقة المؤقتة للبناء.

مزايا المنتج الأساسية

هيكل مدمج مدمج بخزان واحد

جميع مكونات الحماية ذات الجهد العالي وجسم المحولات تشترك في خزان زيت واحد مغلق. الحجم الإجمالي هو فقط 1/3 ~ 1/5 من المحطات الفرعية الأوروبية بنفس القدرة، مما يقلل بشكل كبير من إشغال الأراضي وتكلفة البناء المدني. يعمل التصميم المتكامل للصندوق الواحد على تبسيط النقل البحري والبري ووضع الأساس في الموقع.

عزل كامل وأمان عالي عند اللمس

تعتمد الخطوط الواردة ذات الجهد العالي موصلات كابلات الكوع المعزولة بالكامل؛ السطح الخارجي المناسب للكابل خالٍ من الكهرباء ويمكن لمسه من أجل التشغيل الآمن. الصمامات الإضافية ذات الحساسية المزدوجة، الصمامات الاحتياطية التي تحد من التيار تحقق حماية مزدوجة من التيار الزائد والحمل الزائد، وتجنب احتراق المعدات. يعمل تصميم التأريض ثلاثي النقاط على التخلص من الأجزاء الحية المكشوفة لمنع حوادث الصدمات الكهربائية.

صيانة منخفضة وعمر خدمة طويل

يقوم خزان الزيت المغلق بالكامل بعزل الزيت عن الهواء، مما يؤدي إلى إبطاء تقادم الزيت من أجل تشغيل طويل الأمد بدون صيانة. تسمح أطراف الصمامات والكابلات القياسية بالاستبدال السريع للمكونات التالفة دون تفكيك معقد. غلاف فولاذي ملفوف على البارد مع طلاء إلكتروستاتيكي خارجي مضاد للتآكل يتكيف مع المطر والغبار والبيئات الخارجية عالية الرطوبة.

مقصورة مرنة ذات جهد منخفض مخصصة

يدعم الشبكة الرئيسية الحلقية وأنظمة أسلاك إمداد الطاقة الفردية الطرفية، مما يحقق التبديل السلس للطاقة لتحسين موثوقية مصدر الطاقة. تحتفظ حجرة الجهد المنخفض بقضبان تركيب وفيرة لـ MCCB، وعدادات الطاقة متعددة الوظائف، ومفتاح النقل التلقائي ATS، ووحدات تعويض الطاقة التفاعلية، القابلة للتخصيص بالكامل وفقًا لمتطلبات حمل المستخدم.

قلب المحول منخفض الخسارة

يعتمد المحول المدمج المغمور بالزيت على قلب صفائح فولاذية من السيليكون ذات اللفة المتدرجة، ويتميز بفقدان منخفض للحمل، وضجيج تشغيل منخفض، ومقاومة قوية للدائرة القصيرة والحمل الزائد. إنها تسمح بتشغيل التحميل الزائد لفترة طويلة دون تقصير عمر الخدمة، وهي مستقرة للسيناريوهات الصناعية المستمرة ذات الأحمال الثقيلة.

الهيكل الداخلي
حجرة الجهد العالي (الجانب الأيسر) مجهزة بمفتاح تحميل، ومصهر مزدوج الحساسية، وموصلات كابل الكوع ومانع الصواعق المغمور بالزيت. جميع المكونات الحية ذات الجهد العالي مغمورة في زيت عازل للمحولات، محكمة الغلق ومعزولة بالكامل؛ نوافذ التشغيل المحجوزة لاستبدال الصمامات والفحص الروتيني.

خزان المحول الرئيسي (منطقة القلب الأوسط) قلب محول وملفوف مغمور بالزيت ثلاثي الطور، خزان زيت مشترك مع مكونات عالية الجهد. هيكل مشعاع مكشوف ثلاثي الجوانب لتبديد الحرارة بكفاءة، مزود بمؤشر لمستوى الزيت، وصمام تخفيف الضغط، وصمام تصريف الزيت لسهولة المراقبة والصيانة.

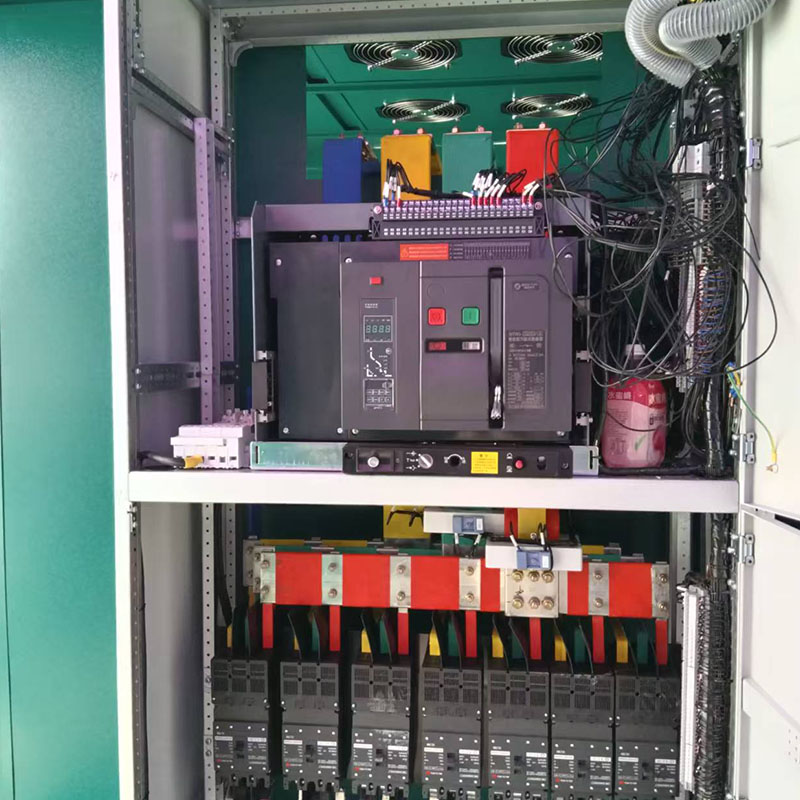

حجرة الإخراج ذات الجهد المنخفض (الجانب الأيمن) قسم فولاذي مستقل منفصل عن خزان المحولات. قضبان تثبيت محفوظة لقواطع الدائرة المقولبة، وعدادات الطاقة متعددة الوظائف، والكتل الطرفية، وأجهزة تعويض الطاقة التفاعلية. اتصال RS485 مخصص لرسو نظام مراقبة الطاقة الذكي.

الضميمة الخارجية خزانة من صفائح الفولاذ المدرفلة على البارد مكونة من قطعة واحدة مع سطح مائل لتصريف مياه الأمطار. رش خارجي كهروستاتيكي مضاد للصدأ، أبواب خزانة متعددة قابلة للقفل للصيانة السرية لكل حجرة.

سيناريوهات التطبيق

تجديد شبكة الكهرباء الحضرية والأحياء السكنية والمدارس والمستشفيات ومراكز التسوق التجارية؛ محطات الطاقة الكهروضوئية الموزعة ومزارع الرياح وتخزين الطاقة الداعمة لتوزيع الطاقة؛ ورش المصانع الصناعية وشركات التعدين وإمدادات الطاقة في الحديقة؛ إمدادات الطاقة المؤقتة للبناء للطرق السريعة والأنفاق والنقل بالسكك الحديدية والمشاريع البلدية؛ شبكة توزيع الطاقة الريفية وإمدادات الطاقة المركزية لإنارة الشوارع.

جدول المعلمات التقنية
