قواطع الدائرة الفراغية الداخلية

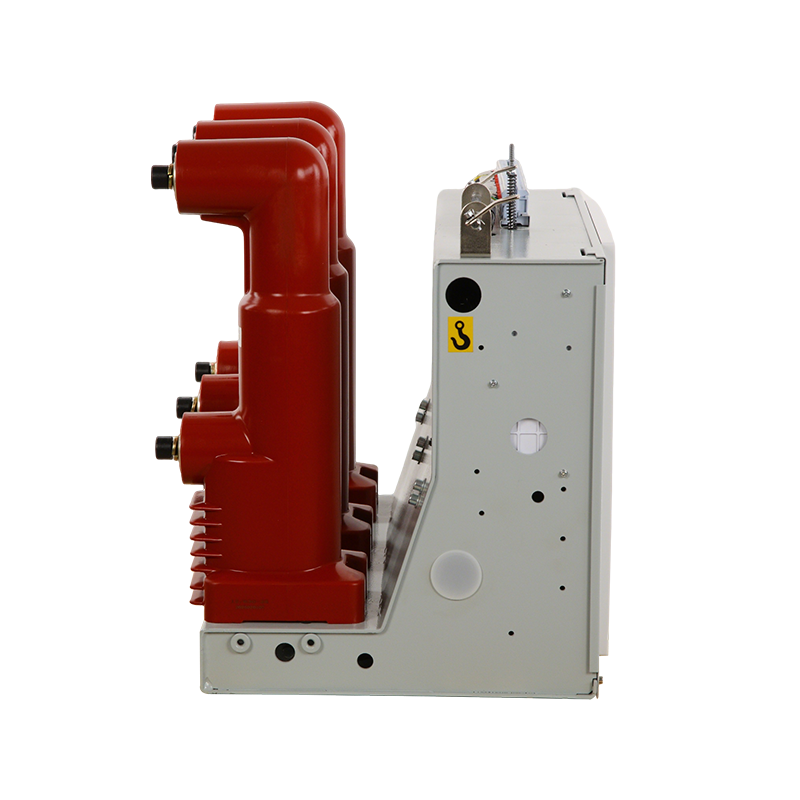

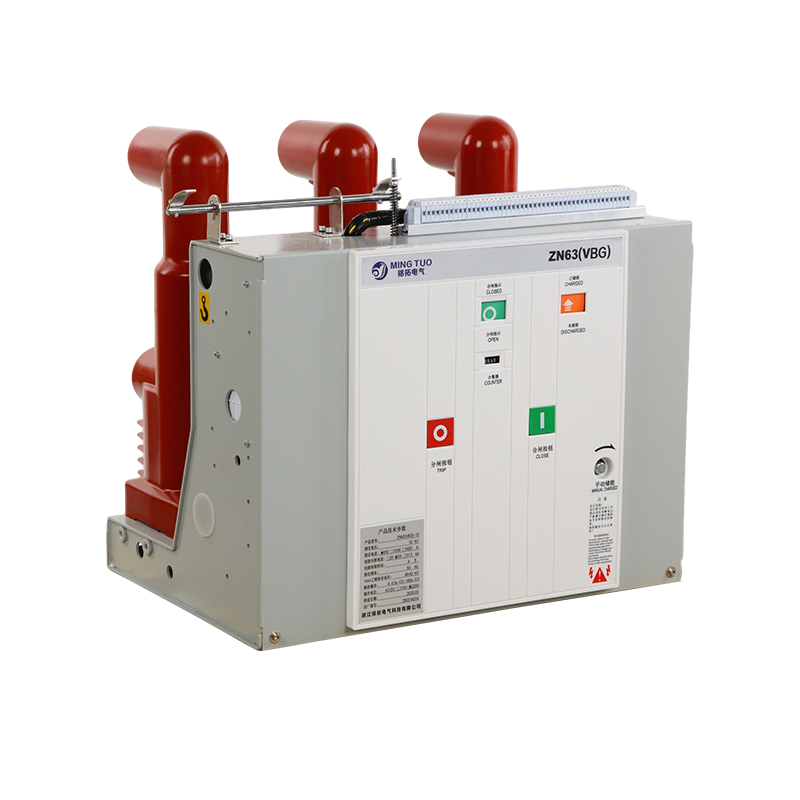

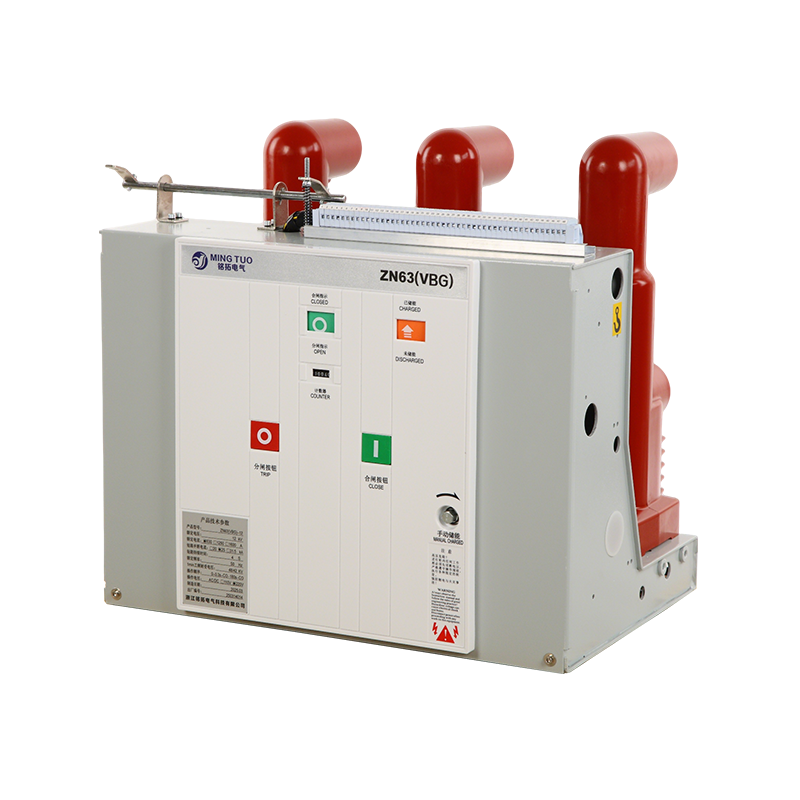

بيت / منتجات / قواطع الدائرة الفراغية / قواطع الدائرة الفراغية الداخلية / قاطع دائرة فراغ داخلي متوسط الجهد VS1 12 كيلو فولت، 31.5 كيلو أمبير
- High Voltage Vacuum Circuit Breaker
- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
- VCB Composition
في ظل التشغيل العادي، تظل نقاط الاتصال الرئيسية للقاطع مغلقة، مما يسمح بتدفق التيار دون انقطاع. أثناء أحداث التحميل الزائد أو ماس كهربائى، يتم تنشيط آلية الرحلة الحرارية أو المغناطيسية. تضمن آلية الزنبرك فصل الاتصال السريع، مما يؤدي إلى توليد قوس كهربائي يتم التحكم فيه. يتم توجيه هذا القوس على الفور إلى قاطع الفراغ، حيث يتم تبريده وتقسيمه وإطفائه. تعمل هذه العملية على عزل القسم المعيب، وحماية المعدات الموجودة في المصب، ومنع حدوث أي ضرر للنظام بأكمله. والنتيجة هي إزالة الأخطاء بسرعة، والتشغيل الآمن، والحد الأدنى من متطلبات الصيانة.
ملحقات المنتج
Insulating Cylinder
Main Product
Moving Contact
Flexible Connection
Touch And Touch Arm Cover
Bearer Supporting Bracket
Insulating Cylinder
Vaccum Tube
-
1
-
2

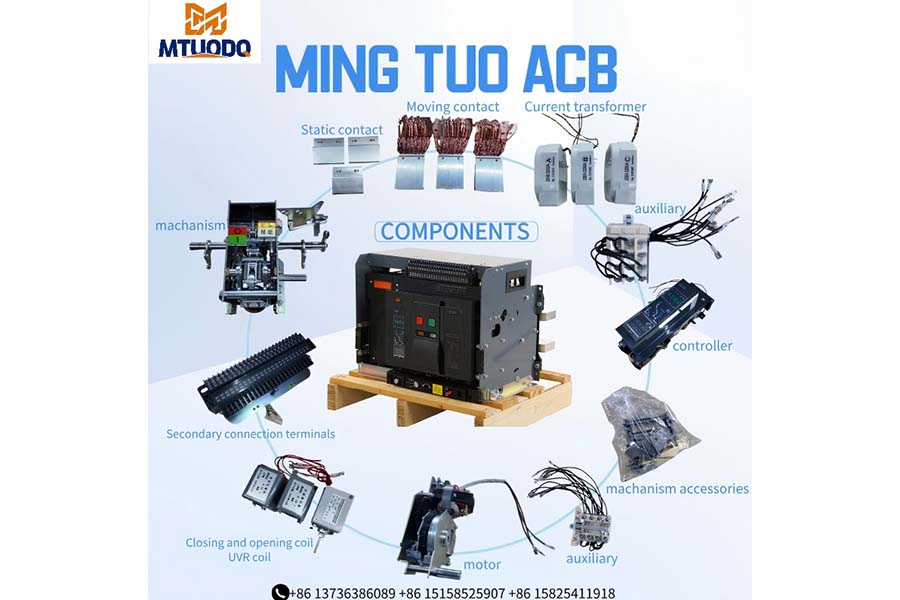

_0010_a412801fb401b68fe4de3d978b4eaae4
ولضمان سلامة النقل، يتم تصدير منتجاتنا الكهربائية في صناديق خشبية معززة. وتخضع الصناديق للمعالجة الحرارية وتحمل علامة ISPM-15، مما يتيح التخليص الجمركي السريع. يسهل تصميم القاعدة المرتفعة تشغيل الرافعة الشوكية، بينما يضمن التثبيت الداخلي الممتص للصدمات وصول المنتجات سليمة. جميع الصناديق الخارجية تحمل علامات واضحة وتتوافق مع المعايير اللوجستية الدولية.
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Power transmission successful
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| لا | عنصر | وحدات | قيمة العد |
| 1 | الجهد المقدر | - | 12 24 35 |
| 2 | الجهد المقدر (short-term frequency tolerance 1min) | كيلو فولت | 42 |
| 3 | الجهد المقدر tolerance lightning shocks peak | - | 75 |
| 4 | التردد المقدر | هرتز | 50 |
| 5 | المعدل الحالي | أ | 630、1250 |
| 630、1250、1600、2000、2500、3150 | |||
| 1250、1600、2000、2500、3150、4000 | |||
| 6 | تيار الدائرة المفتوحة القصيرة المقدر | كا | 20/25、31.5、40 |
| 7 | الجهد المقدر short tolerance | كا | 20/25、31.5、40 |
| 8 | مدة قصيرة مصنفة | س | 4 |
| 9 | المعدل الحالي peak tolerance | كا | 50/63、80、100 |
| 10 | إغلاق تيار الدائرة القصيرة المقدر | كا | 50/63、80、100 |
| 11 | التسامح مع جهد التردد للدائرة الثانوية 1 دقيقة) | الخامس | 2000 |
| 12 | مكثف أحادي الظهر المقدر يضبط تيار الدائرة المفتوحة | أ | 630/400 (40 كيلو أمبير 800/400) |
| 13 | المكثف المقدر يضبط التيارات القريبة | كا | 12.5 (تردد لا يزيد عن 1000 هرتز) |
| 14 | زمن الكبح (الجهد المقدر) | م | ≤50 |
| 15 | وقت التغذية (الجهد المقدر) | م | ≤100 |
| 16 | الحياة الميكانيكية | - | 20000 |
| 17 | المعدل الحالي open circuit times (life) | التبديل | 20000 |
| 18 | الدائرة المفتوحة لتيار الدائرة القصيرة المقدرة | - | 50(40 كيلو أمبير≤30) |
| 19 | يسمح الاتصال الديناميكي والثابت بسمك التآكل | مم | 3 |
| 20 | وحدة تغذية جهد التشغيل المقدرة | - | - |
| 21 | الجهد المقدر break-brake operations | الخامس | أC110/220 DC110/220 |
| 22 | الجهد المقدر لمحرك التخزين | - | - |
| 23 | تصنيف قوة محرك التخزين | و | 70 |
| 24 | وقت التخزين | س | ≤10 |
| 25 | مسافة فتح جهة الاتصال | مم | 11 ± 1 |
| 26 | رحلة رائعة | - | 3.5 ± 0.5 |
| 27 | إغلاق وقت ارتداد جهة الاتصال | م | ≤240(أ≤3) |
| 28 | نقاط ثلاثية المراحل، تغلق في مراحل مختلفة من الحياة الجنسية | - | ≤2 |
| 29 | أverage gate speed (contact separation-6mm) | م/ث | 0.9–1.2 |
| 30 | أverage closing speed (6mm-contact closure) | م/ث | 0.5–0.8 |
| 31 | مقاومة الدائرة الكهربائية الرائدة | μΩ | ≤50(630أ)、≤45(1250أ) ≤35(1600–2000A)、≤250(2400) |
| 32 | ضغط اتصال وحدة تغذية التلامس | ن | 2000±200(2000A)、2400±200(25kA) 3100±200(31.5 كيلو أمبير)、4250±250(40 كيلو أمبير) |
| 33 | تسلسل التشغيل المقدر | - | النقاط - 0.3 ثانية - والنقاط 180 ثانية - و - |
