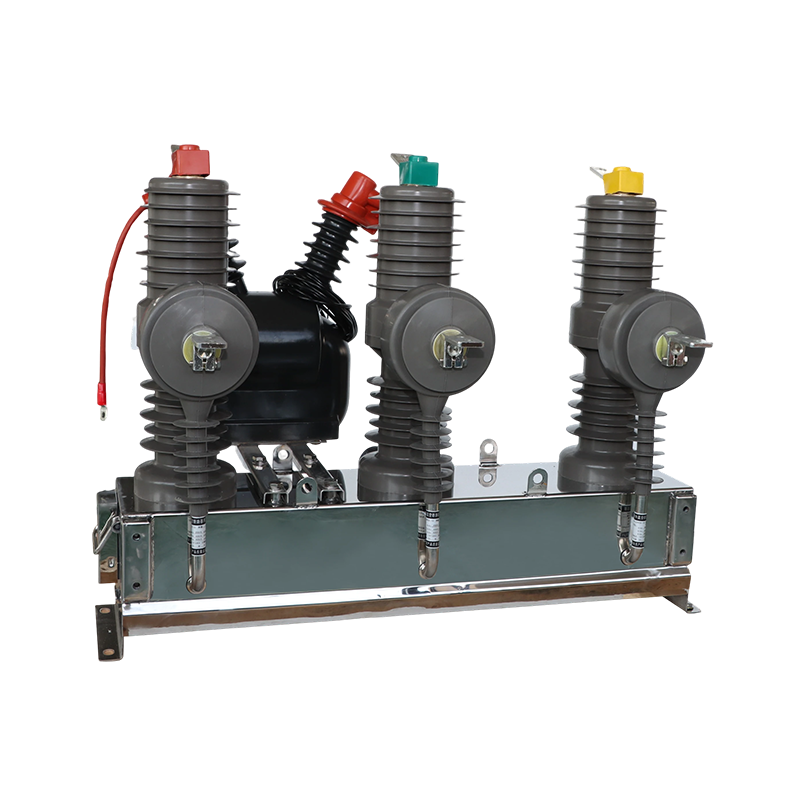

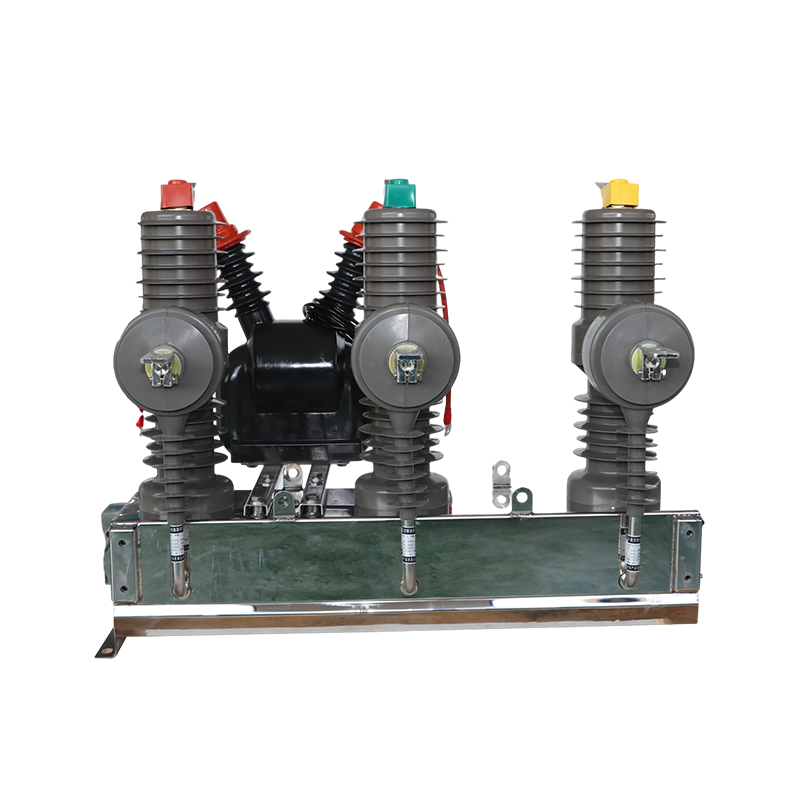

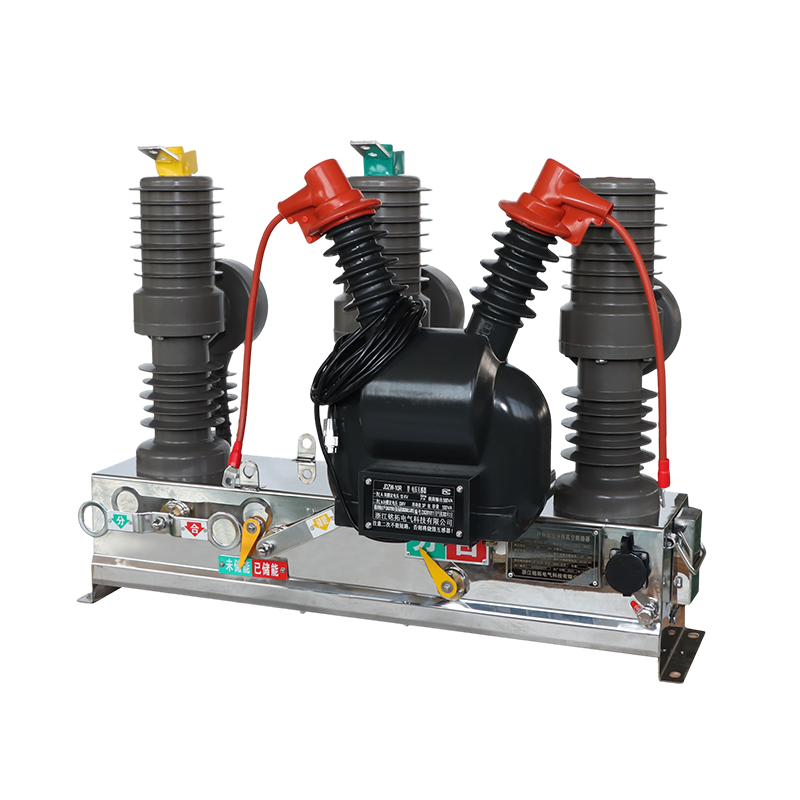

قاطع دائرة فراغ خارجي ZW32 لتوزيع الجهد المتوسط المثبت على عمود

الوصف:

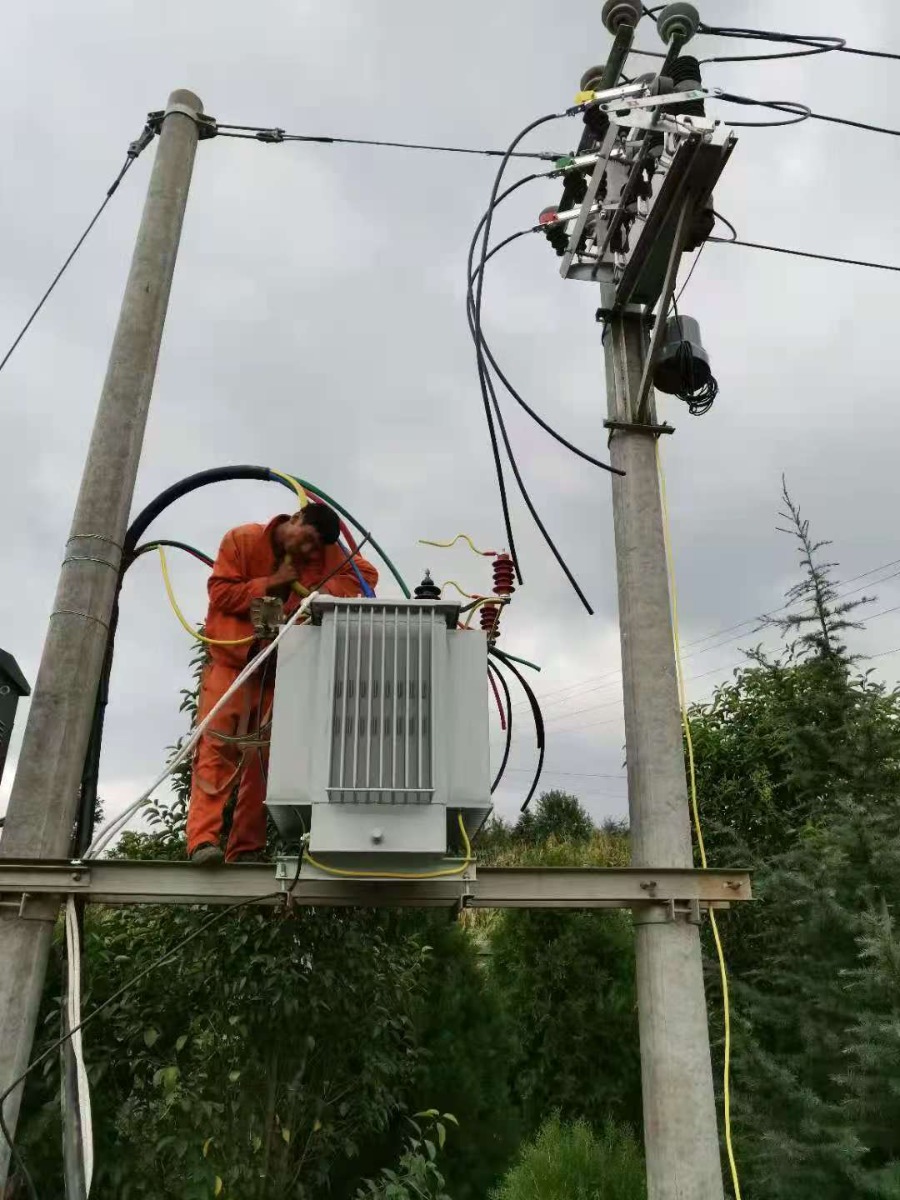

يتم تطبيق قاطع الدائرة الفراغية ZW32 في الهواء الطلق ويتم تثبيته عادةً في الطرف العلوي للمحول. إنه ينتمي إلى نوع العمود ويتم تركيبه عادة على أعمدة الكهرباء الخارجية. هناك أيضًا تركيبات قائمة على الأرض مع حاويات، تُعرف أيضًا باسم مفاتيح الأعمدة. نظرًا لأنه يمكنه قطع الدائرة، فهو النقطة الحدودية بين الجهد العالي والمنخفض عند الطرف العلوي للمحول، والمعروف أيضًا باسم المفتاح الحدودي. يتمتع بحماية من تسلسل التيار الزائد وفقدان الطور الصفري، ويلعب دورًا في تبديل الدوائر وحماية الأحمال مثل المحولات.

التطبيقات:

يتم تطبيق قاطع دائرة التفريغ الخارجي ZW32 على نطاق واسع في:

خطوط توزيع الجهد المتوسط العلوية

أنظمة التوزيع المثبتة على الأعمدة

المحطات الفرعية الخارجية ونقاط حماية التغذية

شبكات توزيع الطاقة الصناعية

أنظمة توصيل شبكة الطاقة المتجددة

يدعم تصميمه التشغيل الخارجي المستمر مع الحفاظ على أداء التبديل المتسق وحماية النظام.

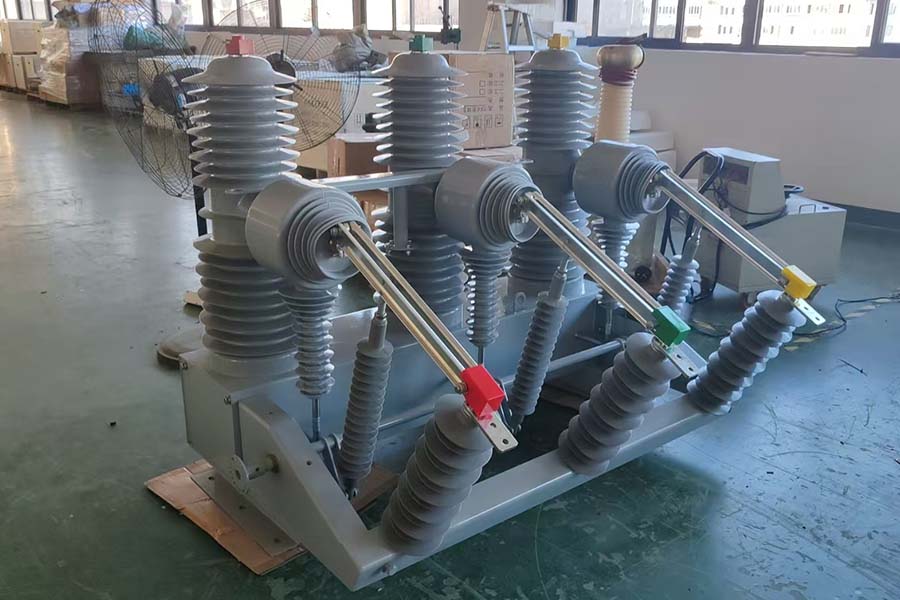

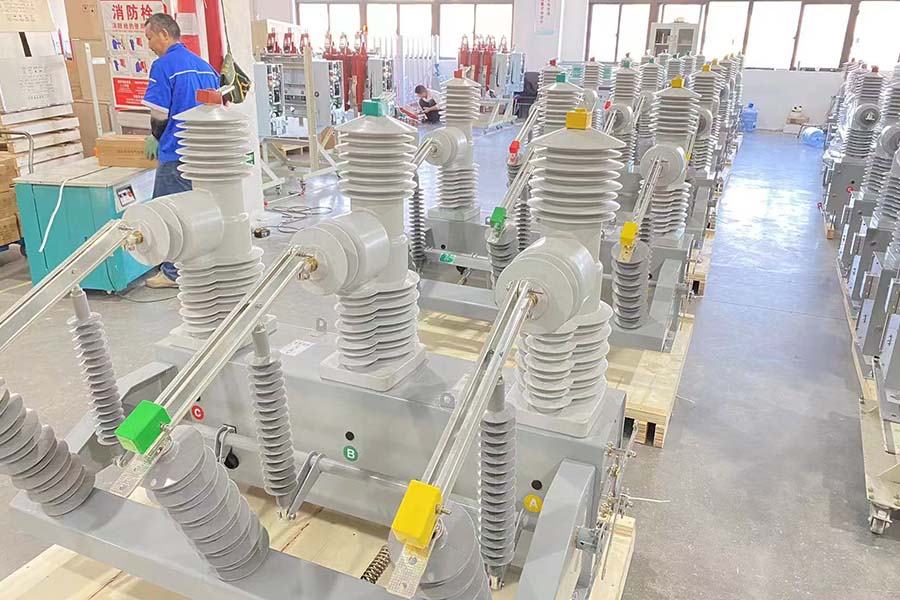

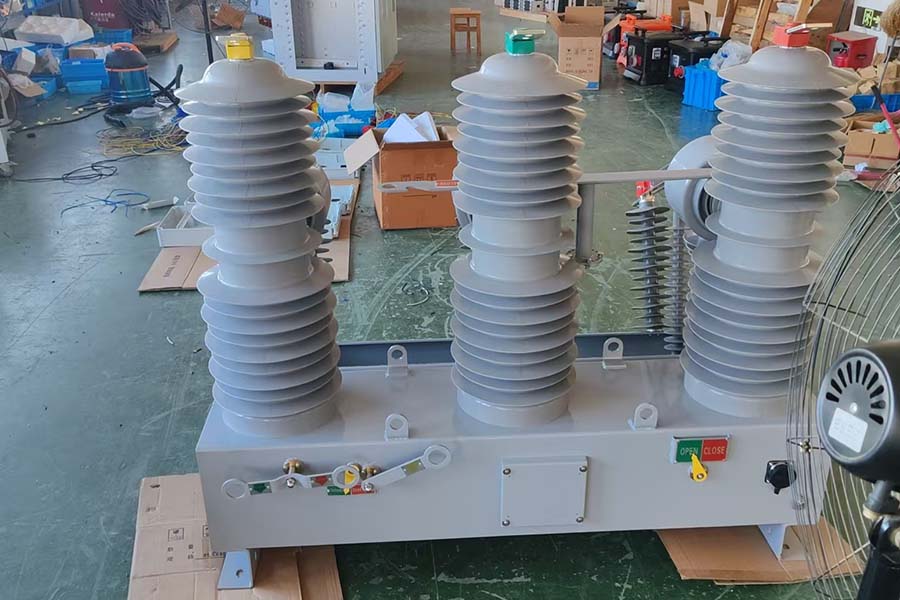

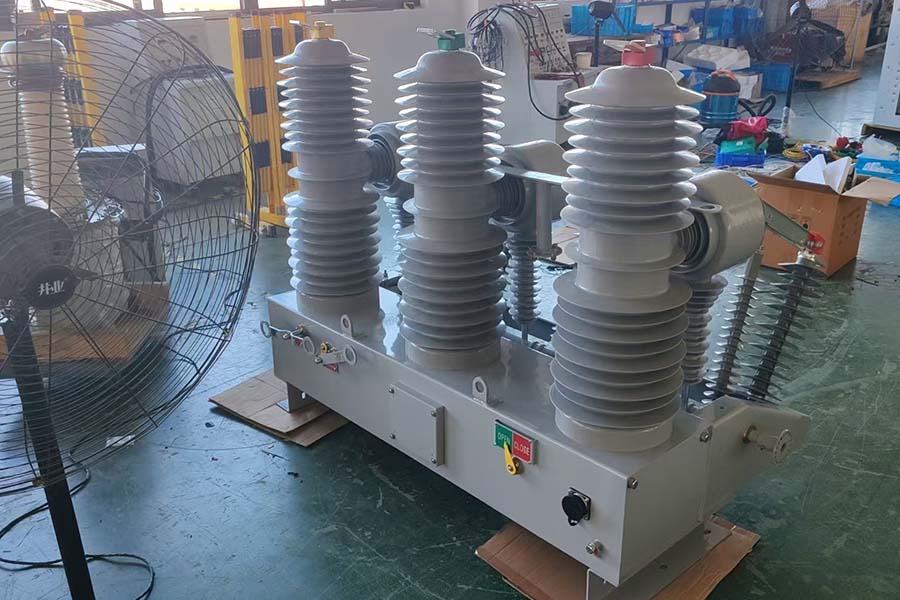

ورشة عمل ZW32 VCB

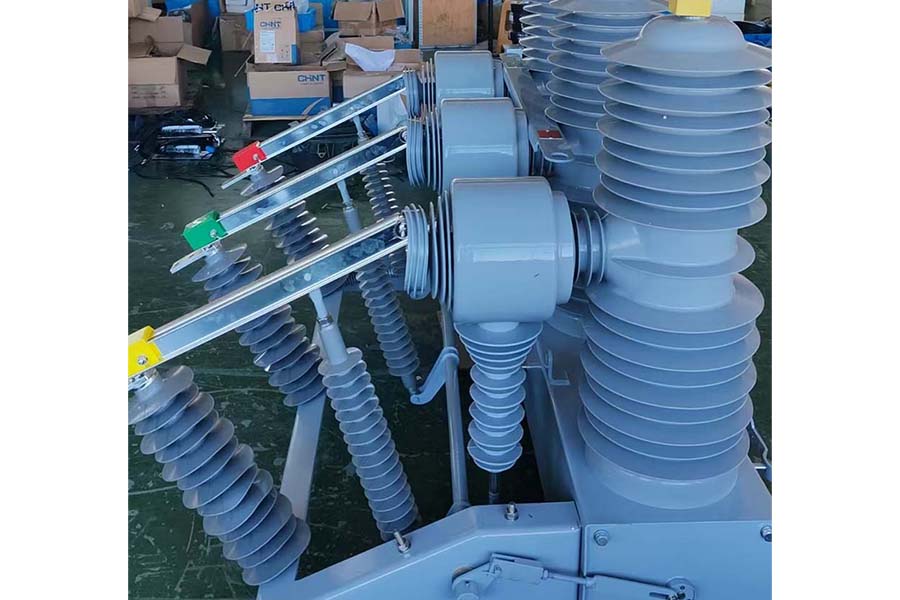

MT ELECTRICZW32
مقدمة ZW32

عندما يكون هناك تيار زائد أو ماس كهربائي في الخط الصادر من الدائرة، يمكن لمحول التيار اكتشاف إشارة التيار، والتي يتم إرسالها إلى وحدة التحكم. تصدر وحدة التحكم أمرًا بإيقاف الآلية، مما يؤدي إلى فصل جهات الاتصال الديناميكية والثابتة داخل الأنبوب المفرغ، وبالتالي تحقيق قطع الاتصال وقطع الدائرة، ولعب دور وقائي.

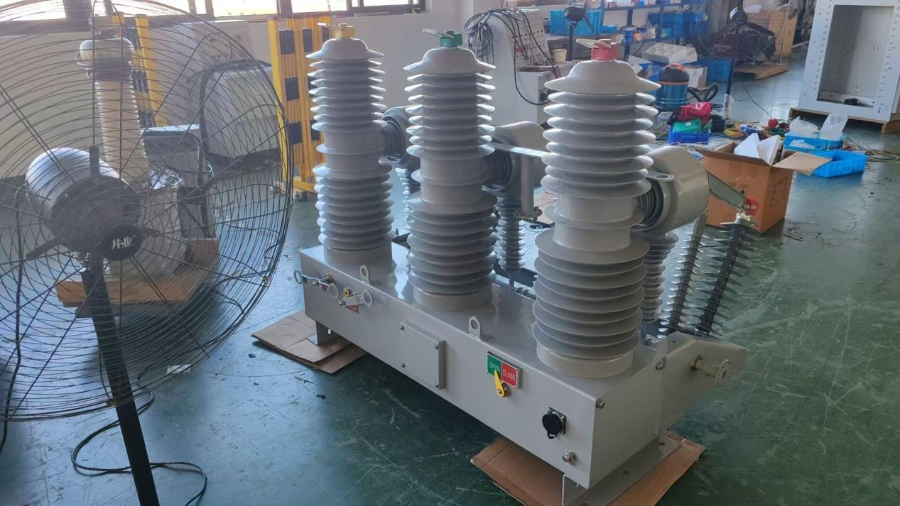

اختبار فتح وإغلاق قاطع الدائرة
الأسلاك الثانوية
تصحيح أخطاء المنتج
تصحيح أخطاء المنتج
تصحيح أخطاء المنتج

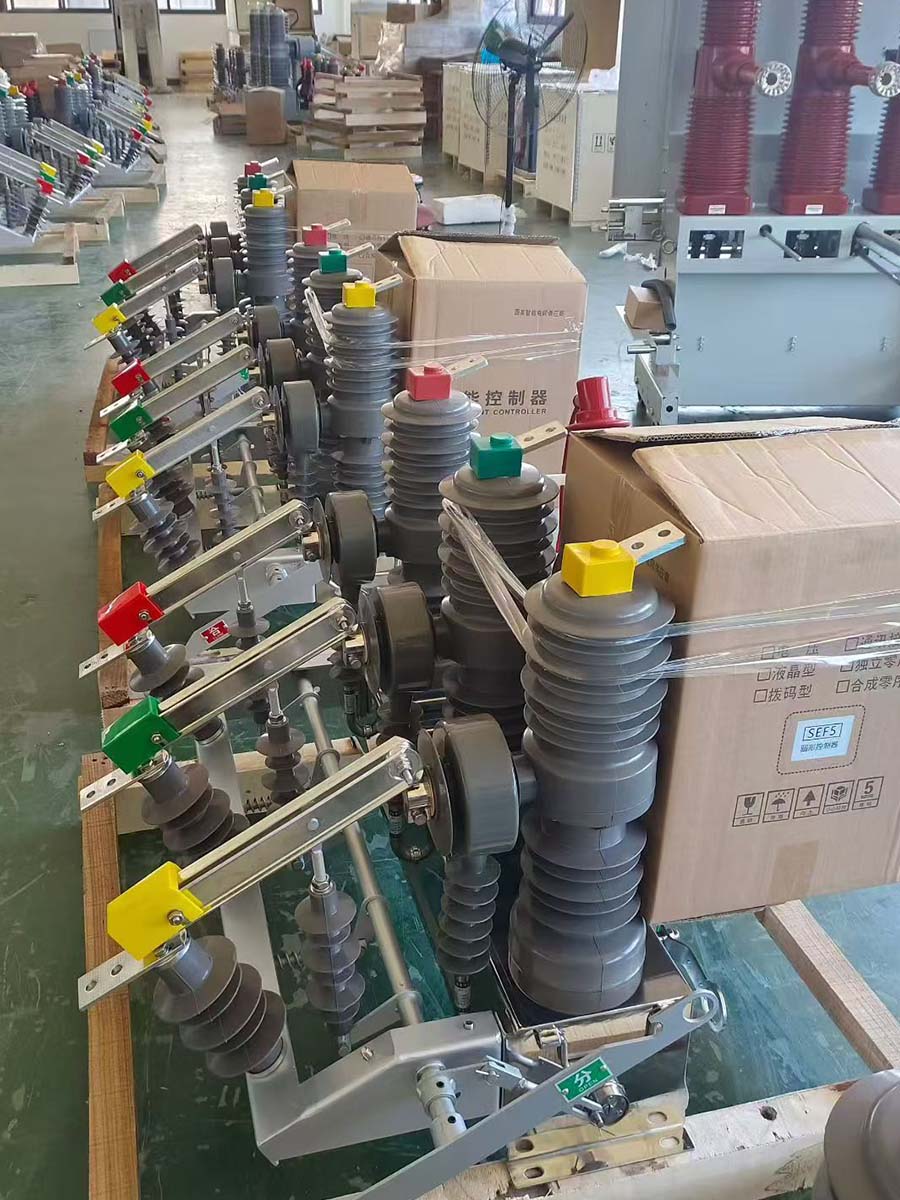

ورشة عمل ZW32 VCB
MT Electric ZW32
مقدمة ZW32

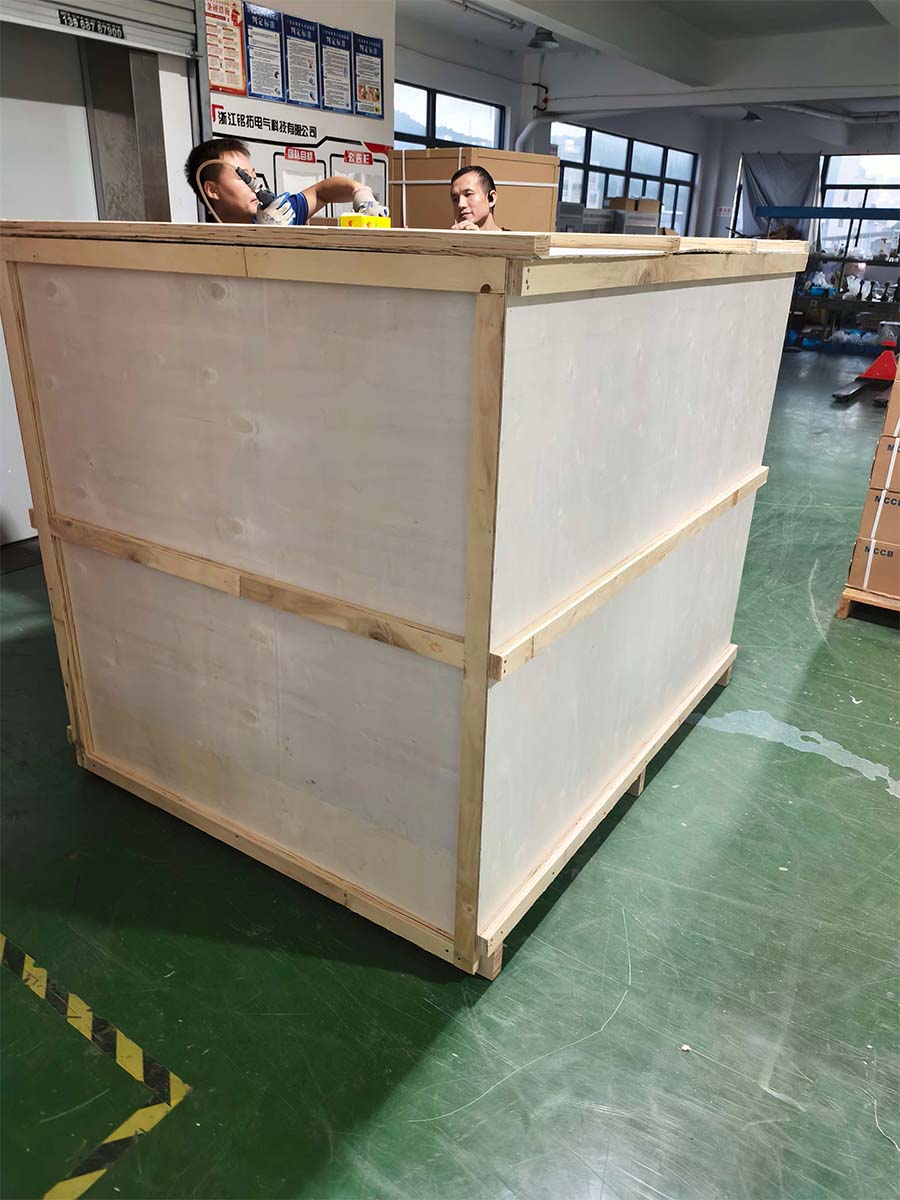

ولضمان سلامة النقل، يتم تصدير منتجاتنا الكهربائية في صناديق خشبية معززة. وتخضع الصناديق للمعالجة الحرارية وتحمل علامة ISPM-15، مما يتيح التخليص الجمركي السريع. يسهل تصميم القاعدة المرتفعة تشغيل الرافعة الشوكية، بينما يضمن التثبيت الداخلي الممتص للصدمات وصول المنتجات سليمة. جميع الصناديق الخارجية تحمل علامات واضحة وتتوافق مع المعايير اللوجستية الدولية.

مفاتيح الجهد العالي والمنخفض، قواطع التيار المتردد، قواطع التيار المصغر، قواطع التيار المتردد
تستخدم محطة التحويل من النوع الصندوقي قواطع الدائرة الكهربائية ذات الجهد المنخفض (VCB) وقواطع الدائرة الكهربائية المصغرة (MCCB) وقواطع الدائرة الكهربائية الهوائية (ACB) الخاصة بنا.
تم بنجاح تزويد خزائن الجهد العالي والمنخفض بالطاقة

مفاتيح كهربائية معزولة بالغاز بجهد 35 كيلو فولت، قاطع دائرة كهربائية
مفتاح كهربائي معزول بالغاز بجهد 35 كيلو فولت VCB
مفاتيح كهربائية معزولة بالغاز بجهد 35 كيلو فولت، قاطع دائرة كهربائية
وحدة توزيع حلقية بجهد 10 كيلو فولت، قاطع دائرة كهربائية
مفتاح كهربائي عالي الجهد 35 كيلوفولت، تم نقل الطاقة بنجاح
تم نقل الطاقة بنجاح
خزانة متصلة بشبكة الطاقة الشمسية الكهروضوئية باستخدام قاطع الدائرة الهوائية (ACB) وقاطع الدائرة المصبوب (MCCB).
محطة فرعية من نوع الصندوق، قاطع دائرة التيار المتردد، قاطع دائرة الجهد، قاطع دائرة مصغر
محطة فرعية من نوع الصندوق، قاطع دائرة التيار المتردد، قاطع دائرة الجهد، قاطع دائرة مصغر
Box-typesubstation ACB VCB MCCB

فئة المعلمة	تخصيص	ملاحظات
الجهد المقدر	12 كيلو فولت	معيار شبكات التوزيع
التقييم الحالي	400 أمبير، 630 أمبير، 1250 أمبير	التقييمات المخصصة متاحة
تيار كسر الدائرة القصيرة المقدر	16 كيلو أمبير، 20 كيلو أمبير، 25 كيلو أمبير
تم تقييمه بأنه قصير المدى ويتحمل التيار	16 كيلو أمبير / 4 ثوانٍ، 20 كيلو أمبير / 4 ثوانٍ، 25 كيلو أمبير / 4 ثوانٍ
الذروة المقدرة تتحمل التيار	40 كيلو أمبير، 50 كيلو أمبير، 63 كيلو أمبير
مستوى العزل المقدر	تردد الطاقة: 42 كيلو فولت (دقيقة واحدة) / نبضة البرق: 75 كيلو فولت
الحياة الميكانيكية	10.000 عملية
الحياة الكهربائية	10.000 عملية (at rated current)	كسر القدرة الكاملة
قاطع متوسط	فراغ	زجاجة سيراميك محكمة الغلق
آلية التشغيل	ربيع	يدوي أو آلي
التحكم في الجهد	تيار متردد/تيار مستمر 110 فولت، 220 فولت	اختياري 24 فولت، 48 فولت
درجة الحماية	اي بي 67	مناسبة للبيئات القاسية
الأبعاد (H×W×D)	880 × 560 × 680 ملم	تصميم مدمج
وزن	حوالي 130 كجم	سهل التركيب

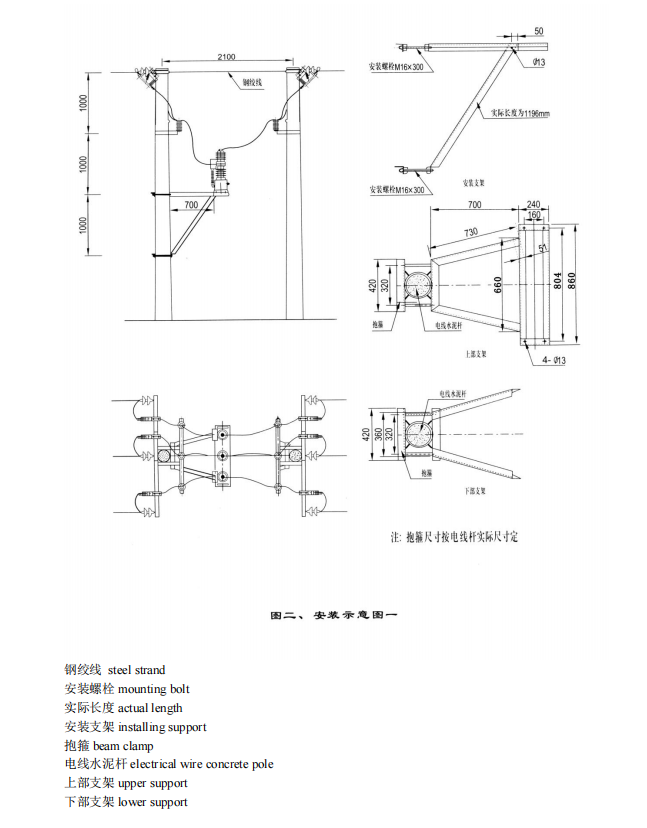

طريقة التثبيت	مثبت على عمود	الاستخدام الخارجي
درجة الحرارة المحيطة	-40°C إلى 55°C	نطاق تشغيل واسع
ارتفاع	≤ 4000 م	إصدار عالي الارتفاع متاح
