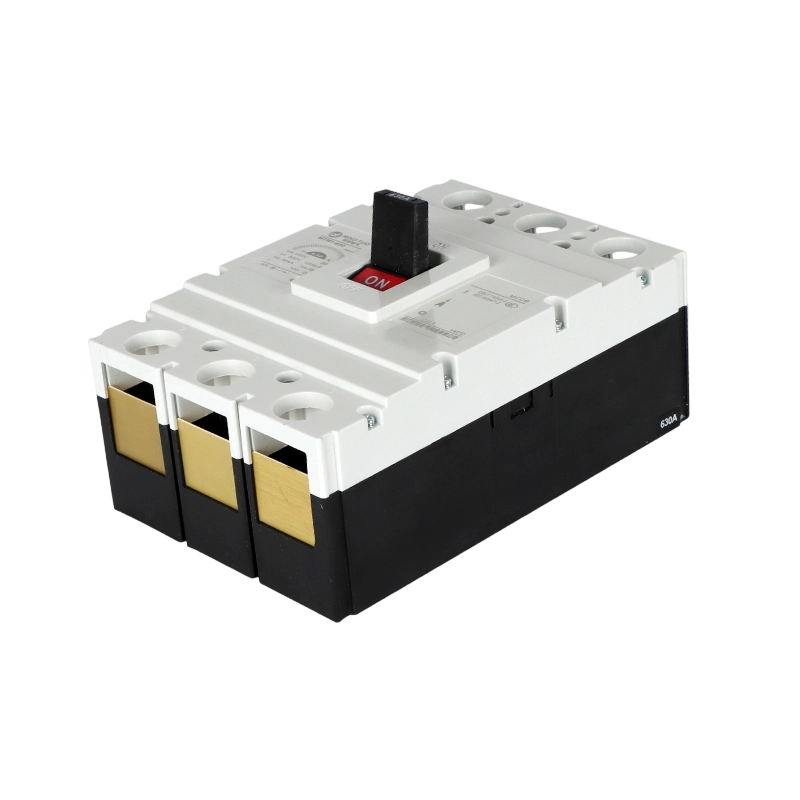

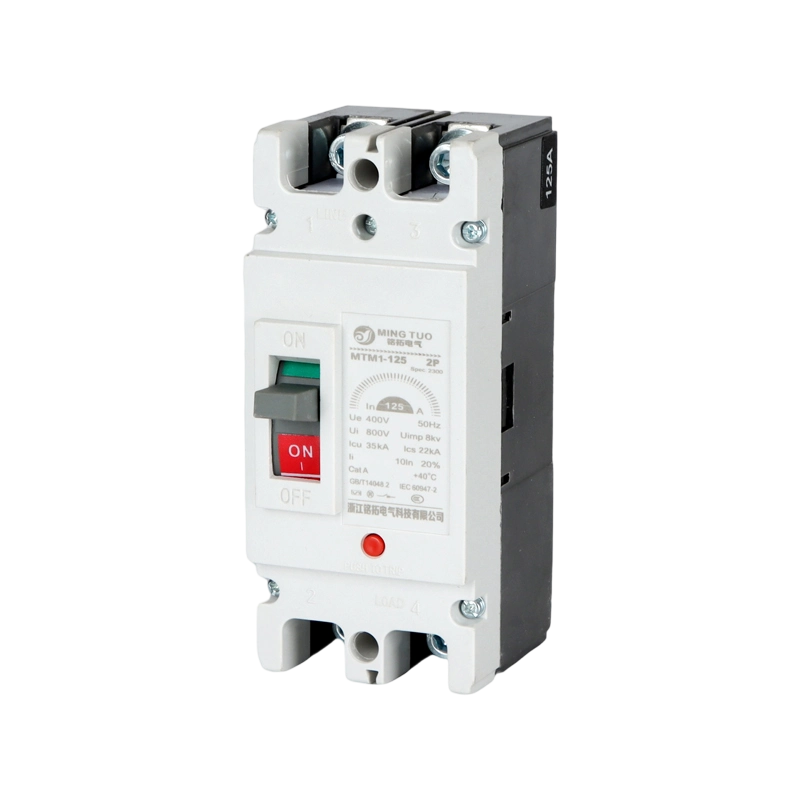

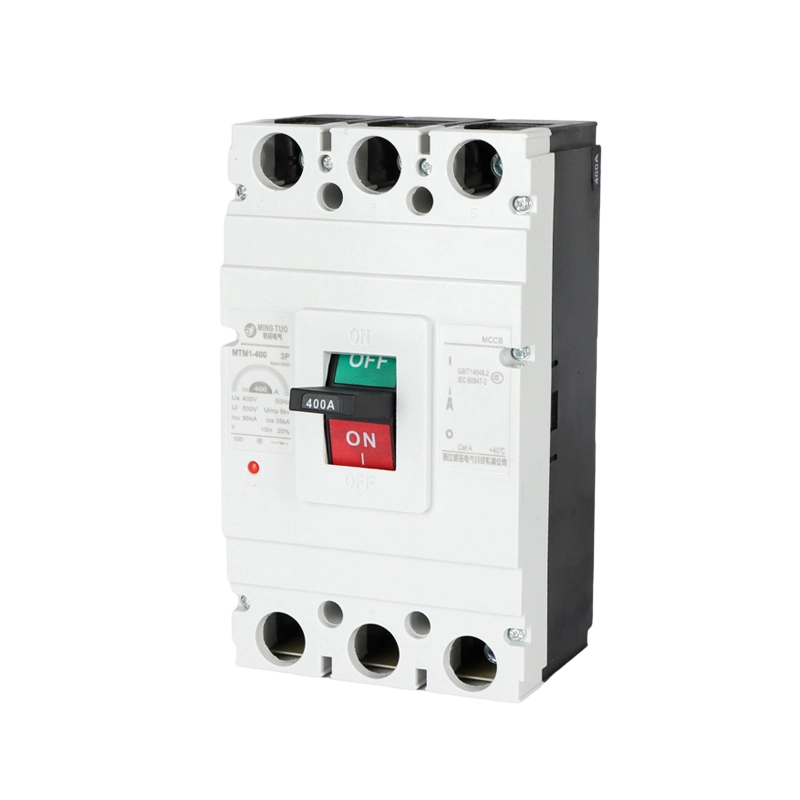

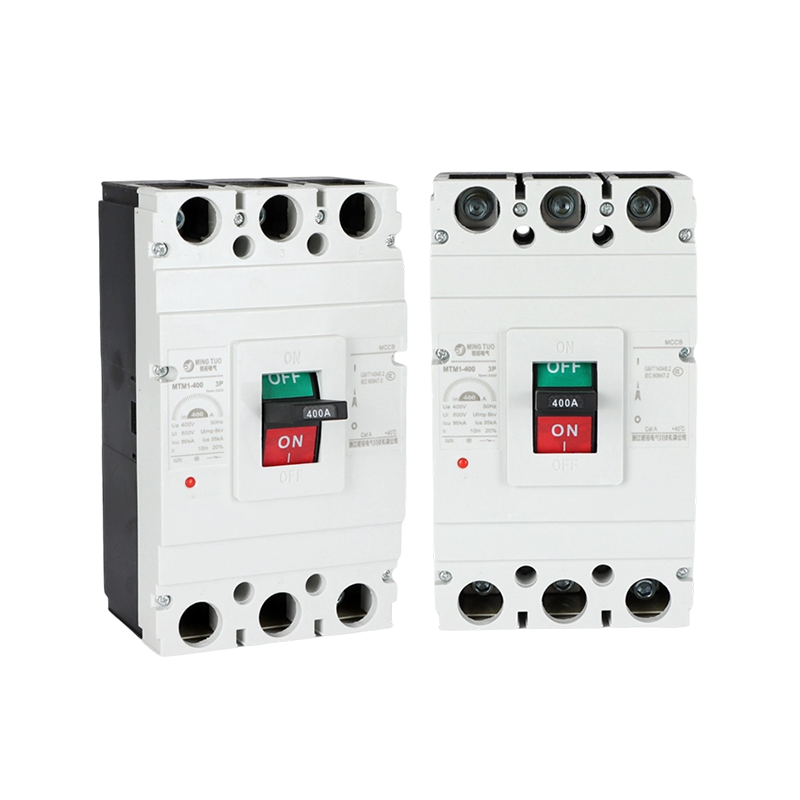

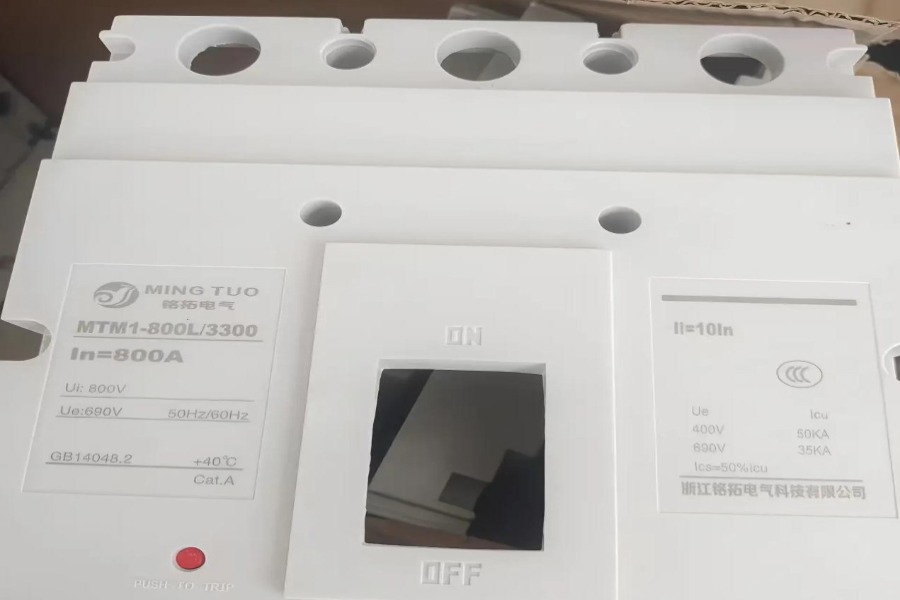

قاطع دائرة مصبوب بالتيار المتردد MT-M1 3/4P، 63A–1600A، حماية كهربائية موثوقة

الوصف:

تم تصميم قاطع الدائرة المصبوب من سلسلة MT-M1 (MCCB) لتوفير حماية وتحكم موثوقين في أنظمة توزيع الطاقة AC 50 هرتز، مع جهد تشغيلي مقدر يصل إلى 400 فولت وتيارات تتراوح من 63 أمبير إلى 1600 أمبير. تم تصميم MT-M1 لحماية الدوائر والمعدات المتصلة، حيث يقاطع بكفاءة الأحمال الزائدة والدوائر القصيرة وظروف انخفاض الجهد، بينما يدير أيضًا بدء تشغيل المحرك من حين لآخر دون المساس بسلامة النظام.

يتميز MCCB المدمج والقوي بقدرة كسر فائقة والحد الأدنى من الانحناء، مما يضمن موثوقية تشغيلية طويلة المدى. يسمح تصميمه المعياري بالتركيب الرأسي والأفقي، مما يوفر تركيبًا مرنًا في الألواح الكهربائية الضيقة أو مراكز التحكم في المحرك. تم اعتماد MT-M1 بالكامل وفقًا لمعايير IEC 60947-2 وGB14048.2، وهو يلبي معايير الجودة والسلامة الدولية.

التطبيقات:

يوفر MT-M1 MCCB حماية يمكن الاعتماد عليها في الأنظمة الكهربائية المتنوعة، بما في ذلك:

لوحات توزيع الطاقة الرئيسية والثانوية

مراكز التحكم في المحرك ولوحات التشغيل

دوائر حماية المولدات

الآلات الصناعية والتصنيعية

التركيبات الكهربائية التجارية والسكنية

أنظمة تكامل الطاقة الشمسية وطاقة الرياح

اتصل بنا تحميل (1 ملف) Facebook
السابق:لا يوجد مقال سابقالتالي:لا يوجد مقال تالي
  • مبدأ العمل
  • شرح الجودة
  • مميزات المنتج
  • التركيب والتشغيل
  • التعبئة والتغليف والشحن
  • حالات المشروع
  • دليل اختيار المنتج

مبدأ العمل: مبدأ عمل سلسلة MT-M1 MCCB هو مراقبة تيار الدائرة، وفي حالة التحميل الزائد أو ماس كهربائي أو عطل أرضي، يتم تحديد وتشغيل الآلية تلقائيًا لمقاطعة الدائرة بسرعة. كما أنه يطفئ القوس بأمان من خلال نظام إطفاء القوس، وبالتالي يقطع العطل بشكل موثوق ويحمي الدائرة والمعدات.

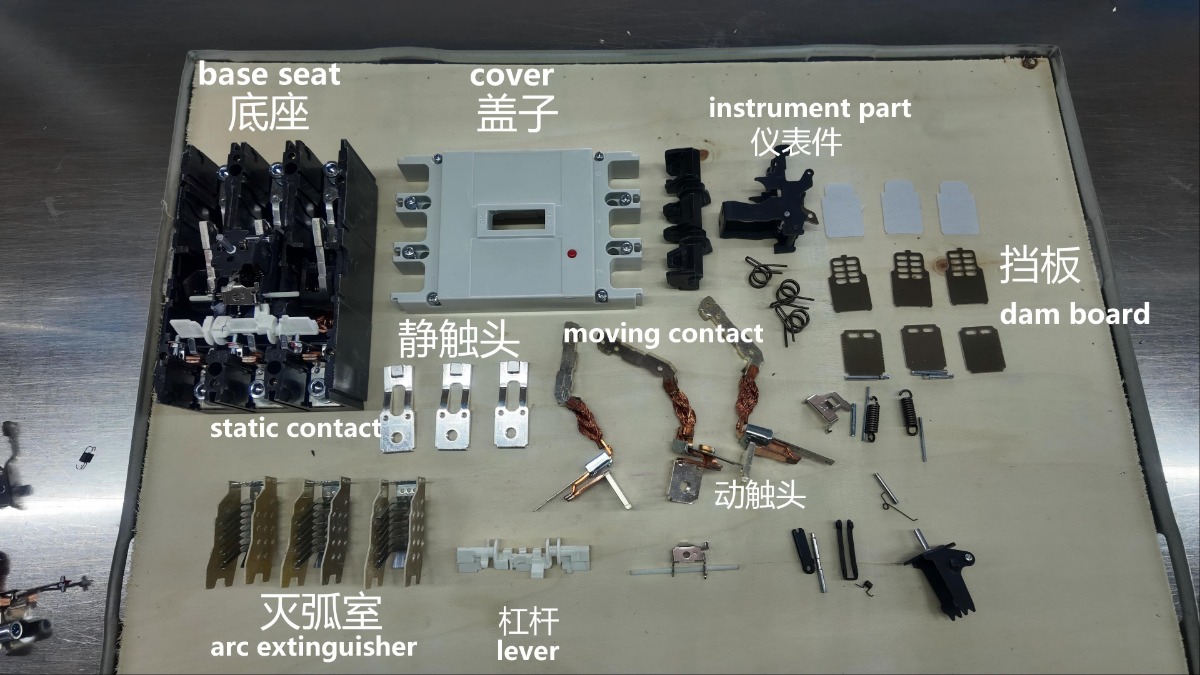

  • MCCB

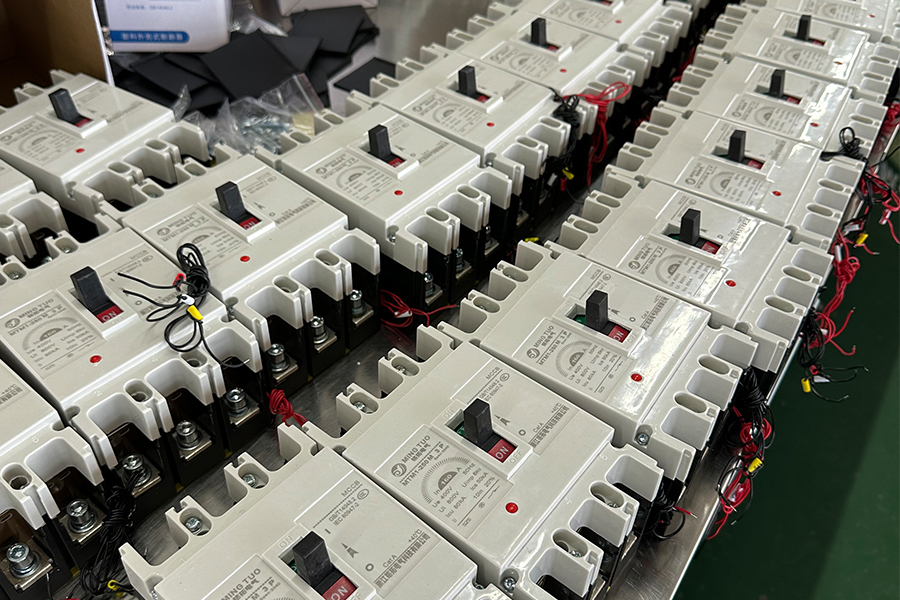

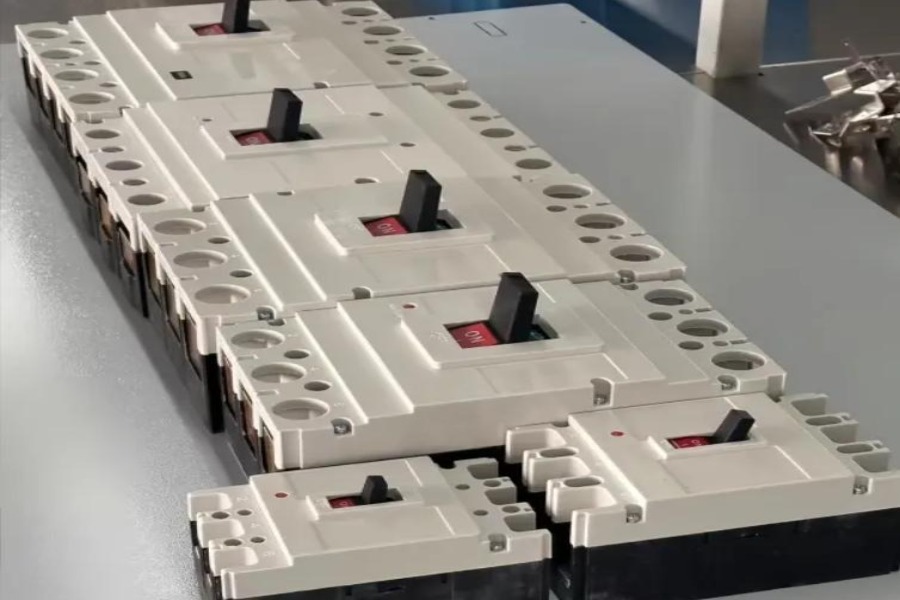

  • تجمع MCCB
  • تجمع MCCB
  • جهاز اختبار ارتفاع درجة حرارة قاطع الدائرة المصغر
  • جهاز اختبار ارتفاع درجة حرارة قاطع الدائرة المصغر
  • جهاز اختبار ارتفاع درجة حرارة قاطع الدائرة المصغر
  • جهاز اختبار ارتفاع درجة حرارة قاطع الدائرة المصغر
  • جهاز اختبار ارتفاع درجة حرارة قاطع الدائرة المصغر
  • اختبار MCCB الفوري

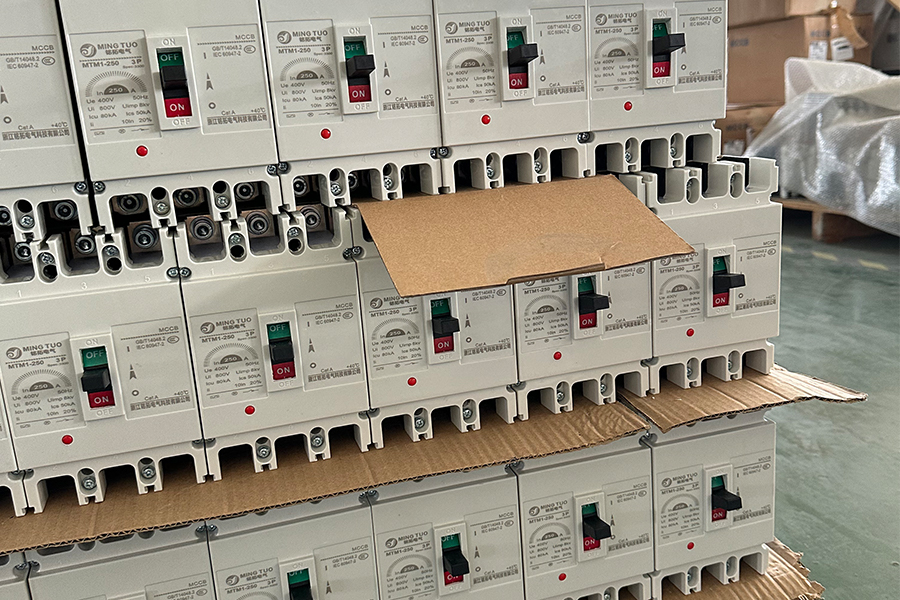

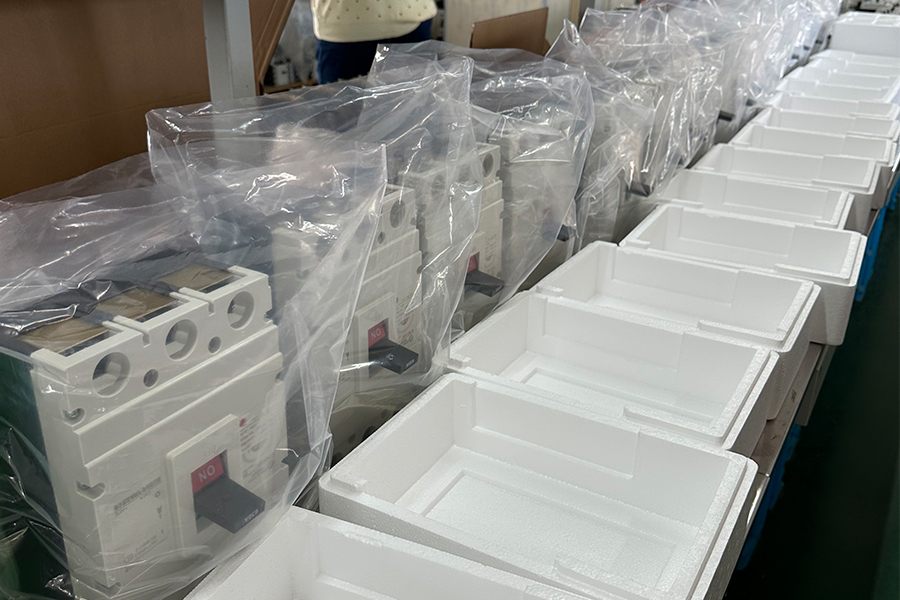

ولضمان سلامة النقل، يتم تصدير منتجاتنا الكهربائية في صناديق خشبية معززة. وتخضع الصناديق للمعالجة الحرارية وتحمل علامة ISPM-15، مما يتيح التخليص الجمركي السريع. يسهل تصميم القاعدة المرتفعة تشغيل الرافعة الشوكية، بينما يضمن التثبيت الداخلي الممتص للصدمات وصول المنتجات سليمة. جميع الصناديق الخارجية تحمل علامات واضحة وتتوافق مع المعايير اللوجستية الدولية.

  • مفاتيح الجهد العالي والمنخفض (ACB، MCCB، VCB)
  • محطة فرعية من نوع الصندوق مزودة بقواطع الدائرة الكهربائية الفراغية (VCB) وقواطع الدائرة الكهربائية المصغرة (MCCB) وقواطع الدائرة الكهربائية الهوائية (ACB).
  • تم بنجاح تزويد خزائن الجهد العالي والمنخفض بالطاقة
  • محطة فرعية من نوع الصندوق، قاطع دائرة التيار المتردد، قاطع دائرة الجهد، قاطع دائرة مصغر
  • تم نقل الطاقة بنجاح
  • خزانة متصلة بشبكة الطاقة الشمسية الكهروضوئية باستخدام قاطع الدائرة الهوائية (ACB) وقاطع الدائرة المصبوب (MCCB).
  • محطة فرعية من نوع الصندوق، قاطع دائرة التيار المتردد، قاطع دائرة الجهد، قاطع دائرة مصغر
  • Box-typesubstation ACB VCB MCCB
  • مفاتيح الجهد العالي والمنخفض، قواطع التيار المتردد، قواطع التيار المصغر، قواطع التيار المتردد
  • محطة فرعية من نوع الصندوق تستخدم قاطع الدائرة الفراغي الخاص بنا

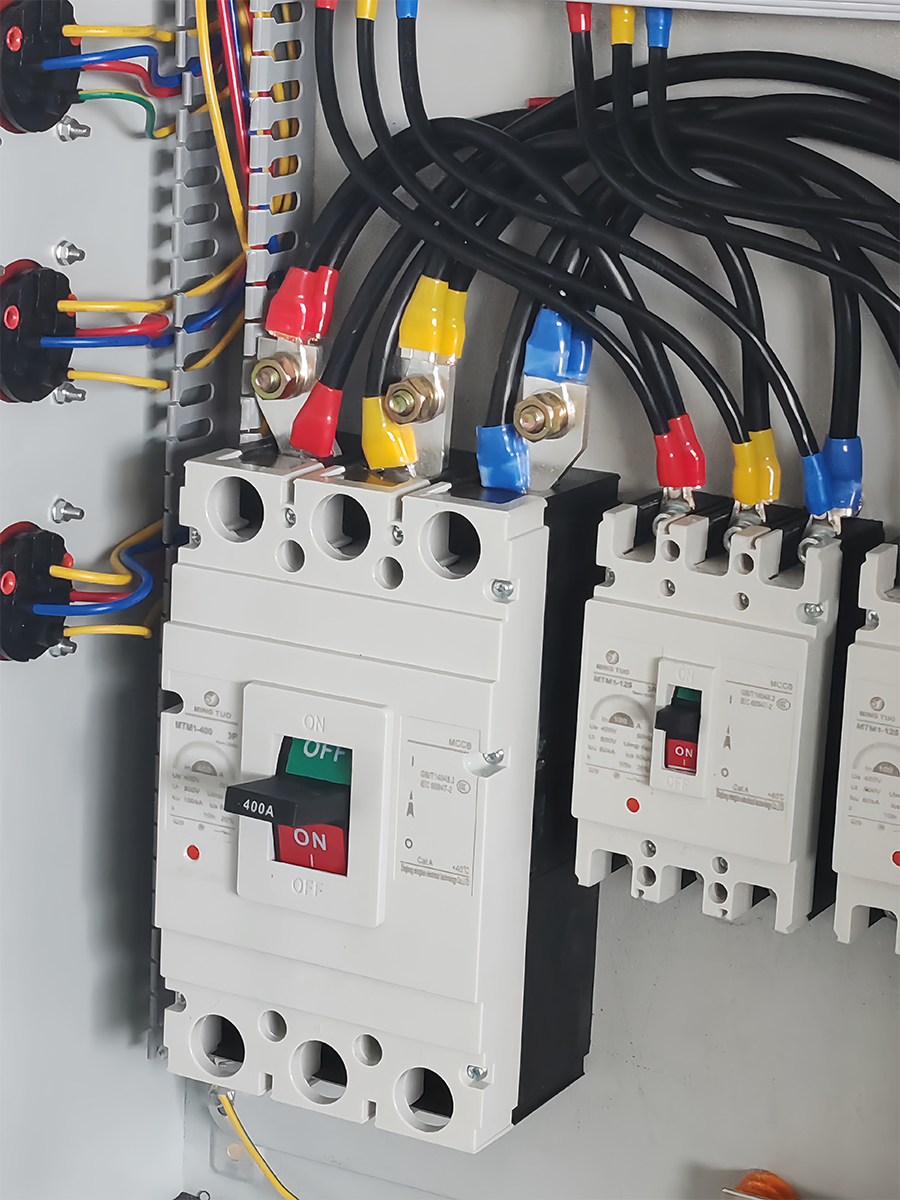

  • b64cb82cb063b5509f2ea787600334d2

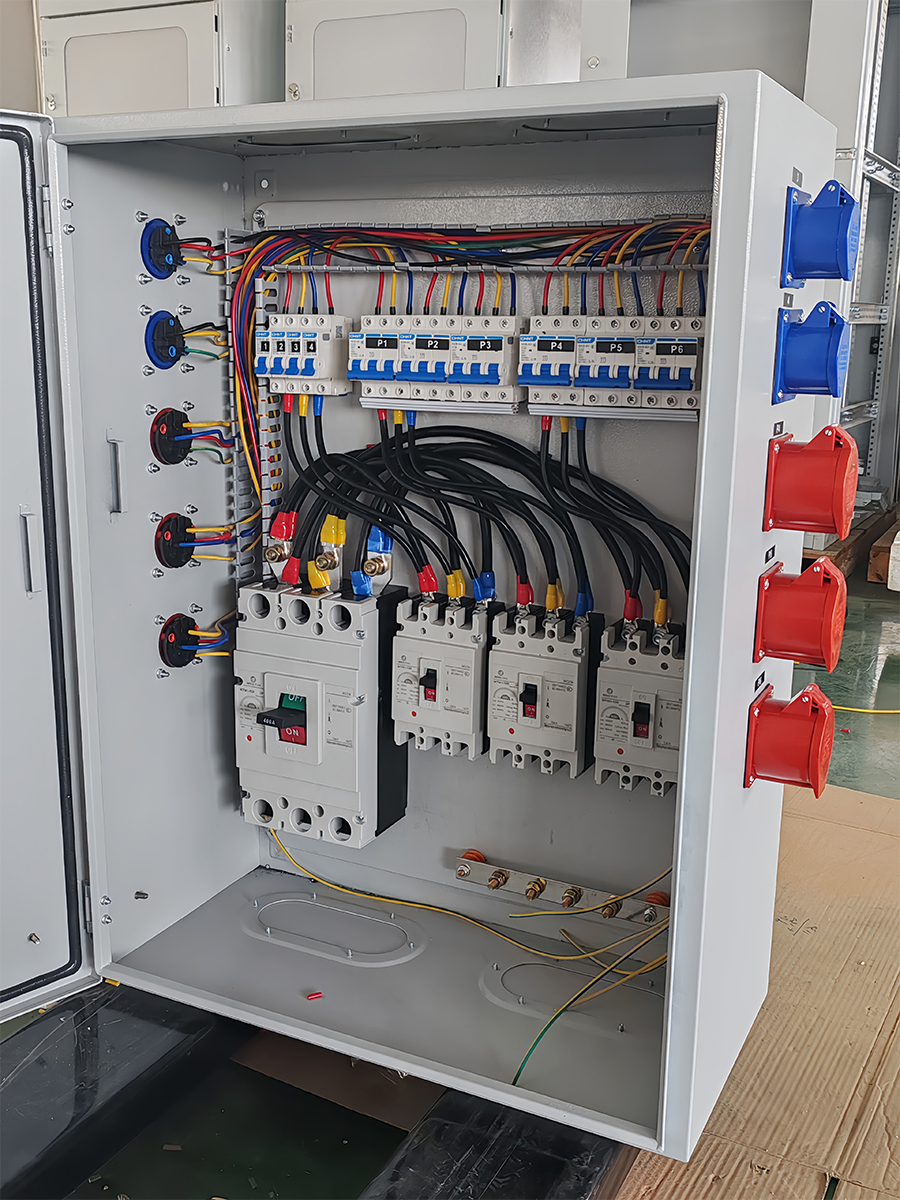

  • 3c16a183fdcdba56f310533eba28cb60

نوع القطب الأبعاد الخارجية أبعاد التركيب (مم) أبعاد توصيل اللوحة الخلفية (مم)
ل ل1 و ح ح1 ح2 أ ب ∅د أ1 ب1 د1 ح3 ح4
ام تي ام 1-63 لتر 3 135 21 76 89.5 72 18 25 117 3.5 25 117 18 52 75
4 103
ام تي ام 1-63 ام 3 76 99 81 28
4 103
ام تي ام 1-125 لتر 2 150 51 65 87 68 24 ... 129 4.5 30 132 22 65 100
3 92 30
4 121 ...
ام تي ام 1-125م،H 2 65 103.5 85 23 ...
3 92 30
4 121 ...
ام تي ام 1-250 لتر 2 164 64 75 108 87 24 ... 126 5.5 35 144 24 70 110
3 107 35
4 142 ...
ام تي ام 1-250م،H 2 75 124.5 104 24 ...
3 107 35
4 142 ...
مTM1-400M،H 3 257 105 150 153 106 38 44 194 7 48 224 32 48.5 108.5
4 197 لeft 44 Right 50
ام تي ام 1-630M،H 3 270 105 182 157 111 43 58 200 7 58 234 40 70 120
4 240
MTM1-800M،H 3 280 105 210 158 116 42 70 243 7 70 243 48 75 125
4 280

نوع MTM1-63 MTM1-125 MTM1-250
lnmFrameInm（أ） 63 125 250
التيار المقدر (أ） 10、16、20、25、32、40、50、63 16、20、25、32、40、50、63、80、100、125 100、125、140、160、180、200、225、250
الجهد المقدر Ue(V) ايه سي 400 ايه سي 400 ايه سي 400 / AC690 ايه سي 400 ايه سي 400 ايه سي 400 / AC690 ايه سي 400
جهد العزل المقدرUi(V) ايه سي 800 ايه سي 800 ايه سي 800
عدد الأقطاب 3、4 3、4 2、3、4 2、3、4 2、3、4 2、3、4 2、3、4 2、3、4
إيكوكا）
الحد المقدر للدائرة القصيرة
بreaking capacity level 		ل M س ل M س ل M
إيكوكا）
الحد المقدر للدائرة القصيرة
بreaking capacity 		12 35 12 35 50 12 35 50
Ics（كيلو أمبير）
القدرة المقدرة على قطع الدائرة القصيرة 		6 22 6 22 35 6 22 35
الحد الأقصى للدائرة القصيرة
بreaking capacity 		4500 3000 2500
عمر العملية (دورة) 8500 7000 6500
مسافة القوس (مم） 0、< 50 0、< 50 < 50
