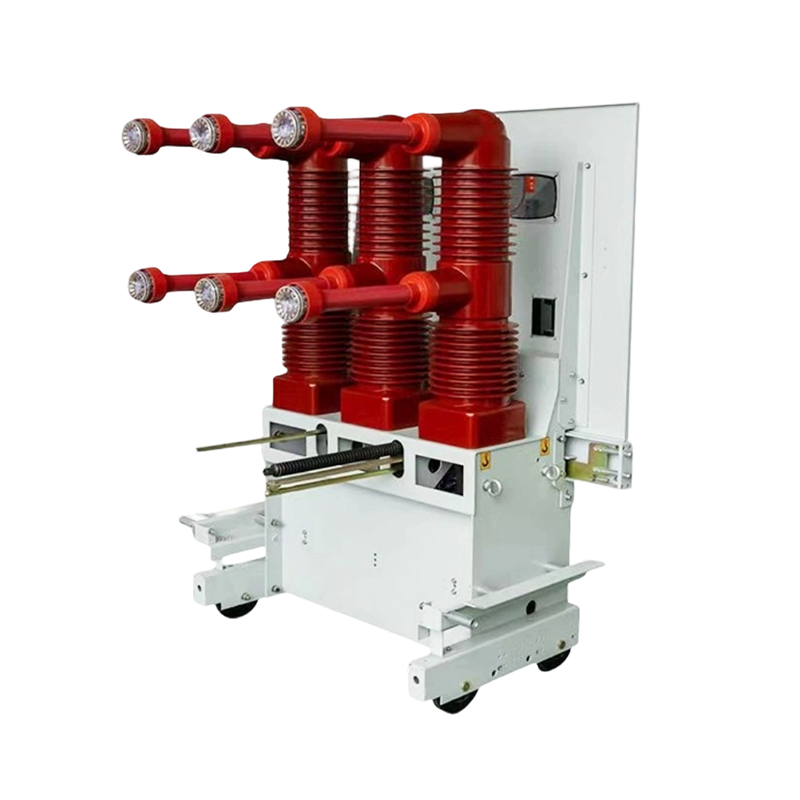

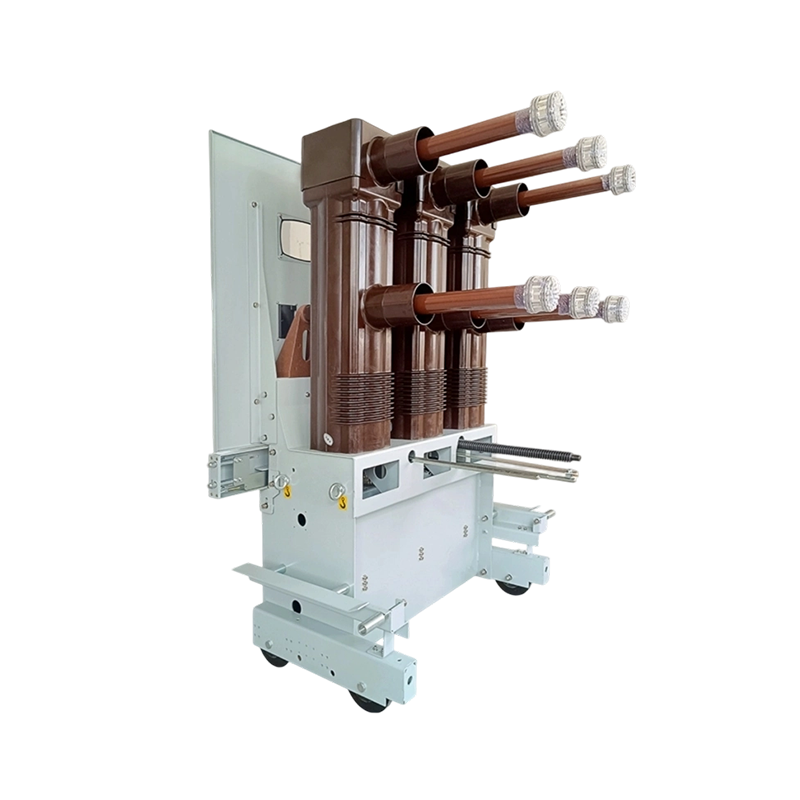

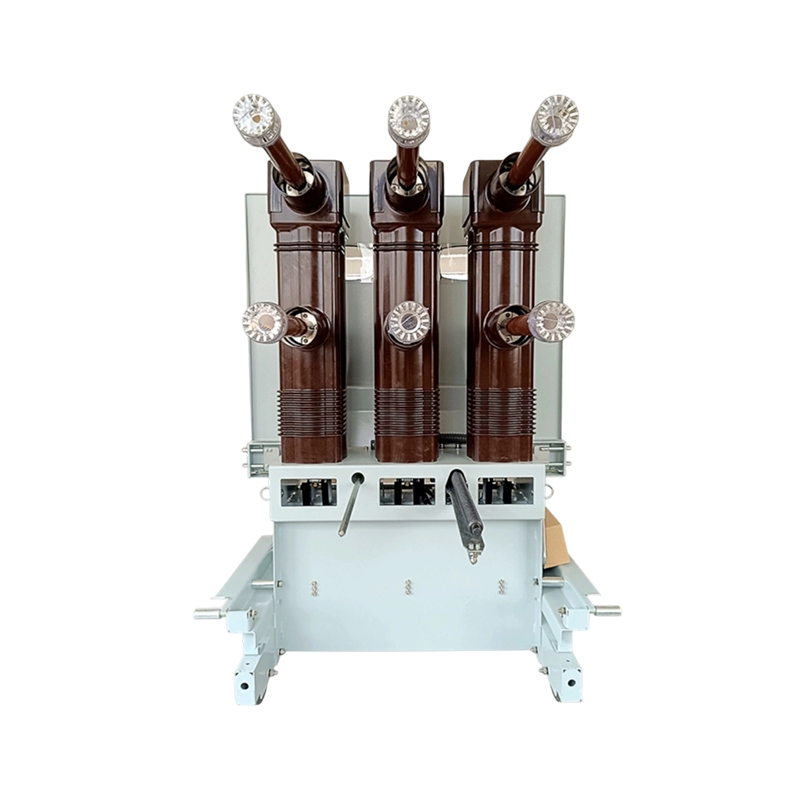

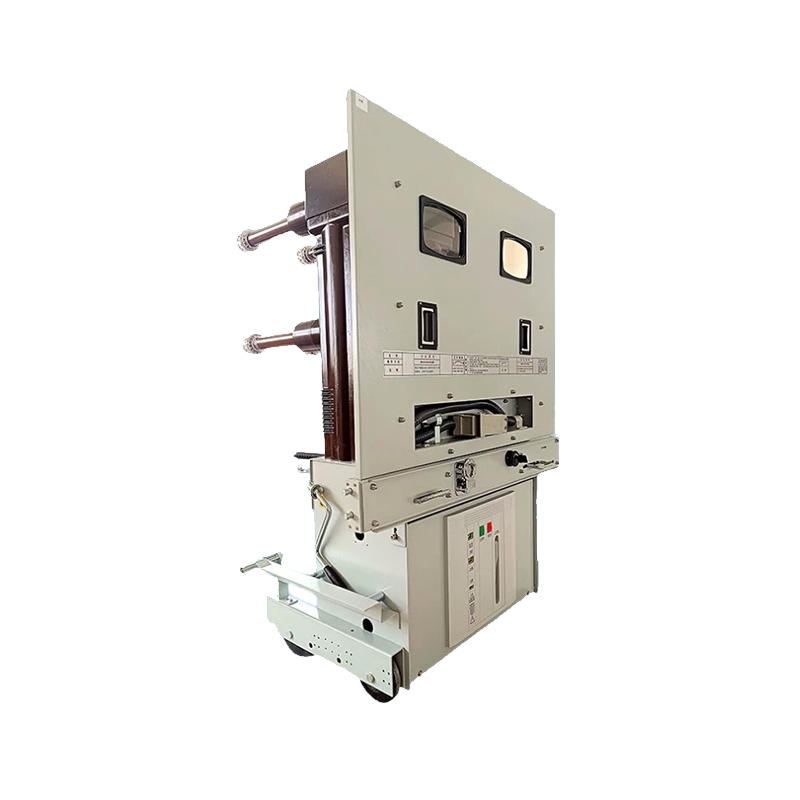

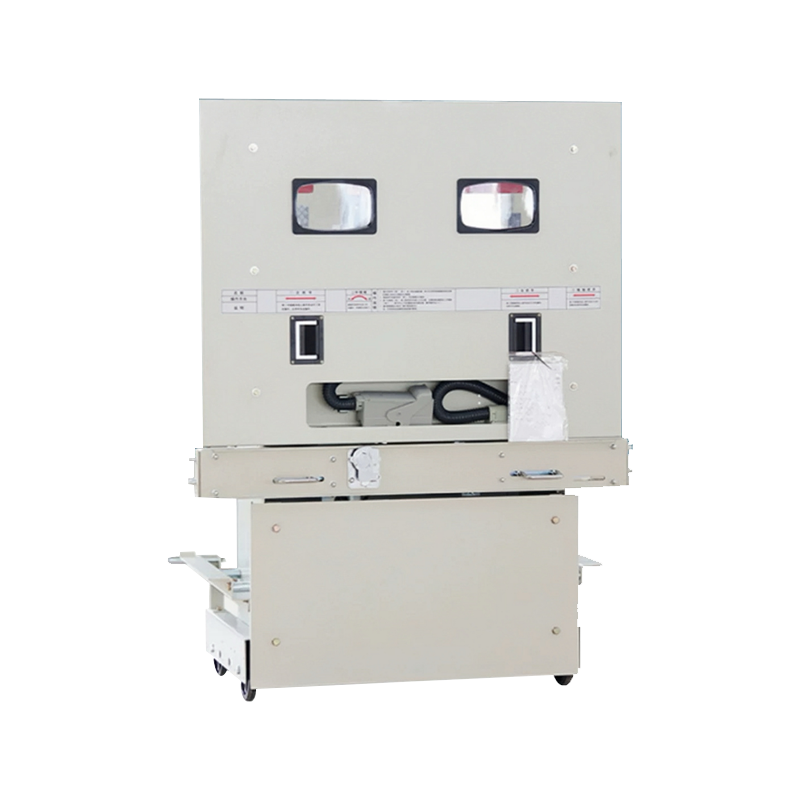

قاطع دائرة فراغ خارجي ZN85 12 كيلو فولت، 630 أمبير، مثبت على عمود

الوصف:

قاطع الدائرة الفراغية الخارجي (VCB) MINGTUO ZN85 12kV هو جهاز تحويل عالي الأداء مصمم لشبكات التوزيع ذات الجهد المتوسط. تم تصنيف هذا القاطع عند 630 أمبير مع قدرة كسر تصل إلى 25 كيلو أمبير، وهو مصمم للتطبيقات المثبتة على الأعمدة أو المثبتة على الأرض، مما يضمن حماية موثوقة في أنظمة الطاقة الصناعية والمرافق والمتجددة. يتيح تصميمها القوي وتقنية انقطاع الفراغ المتقدمة التشغيل الآمن والسريع والخالي من الصيانة في البيئات الخارجية القاسية.

التطبيقات:

تمثل قواطع دوائر الهواء (ACBs) خط الدفاع الأول في أنظمة توزيع وحماية الطاقة الرئيسية. وتمتد تطبيقاتها الحيوية إلى المرافق الصناعية والمجمعات التجارية الواسعة ومراكز البيانات الحيوية والبنية التحتية العامة الأساسية مثل المطارات والمستشفيات. في هذه البيئات ذات المهام الحرجة، تضمن ACBs سلامة النظام، وتحمي المعدات المكلفة من الأعطال الكهربائية، وتضمن السلامة والموثوقية التشغيلية المستمرة.

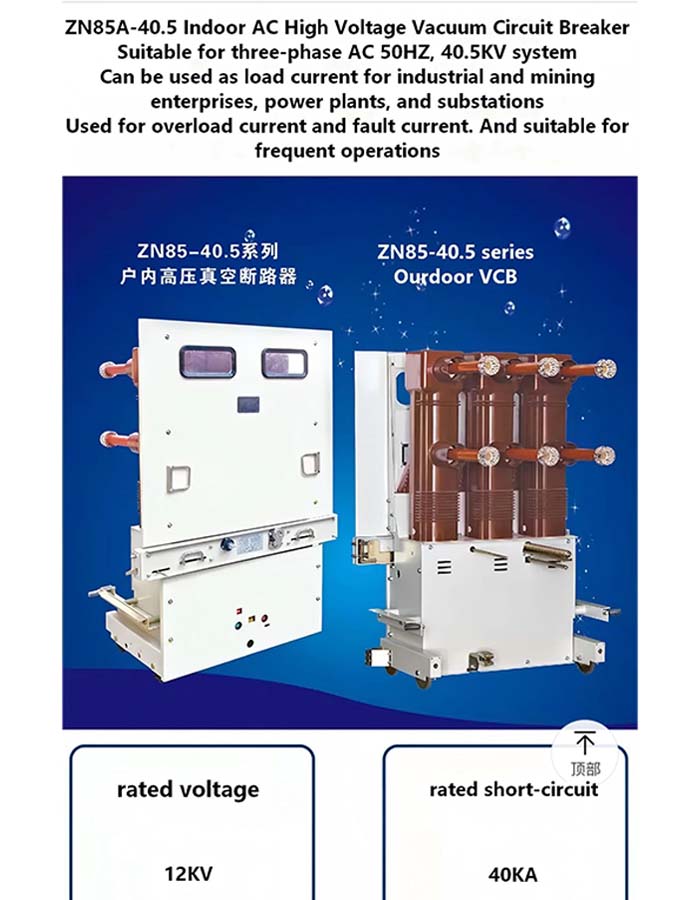

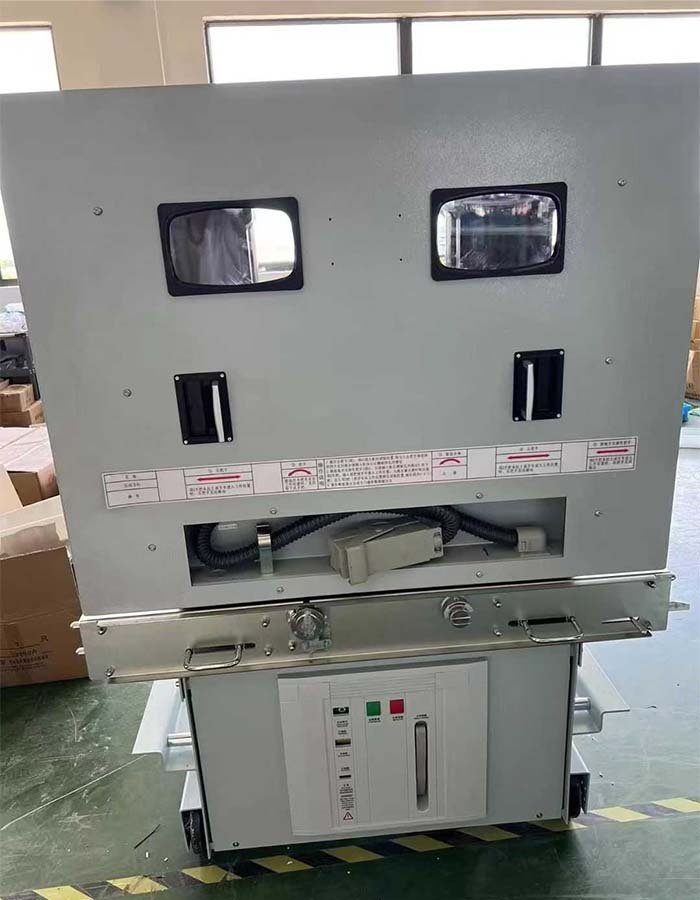

ZN85

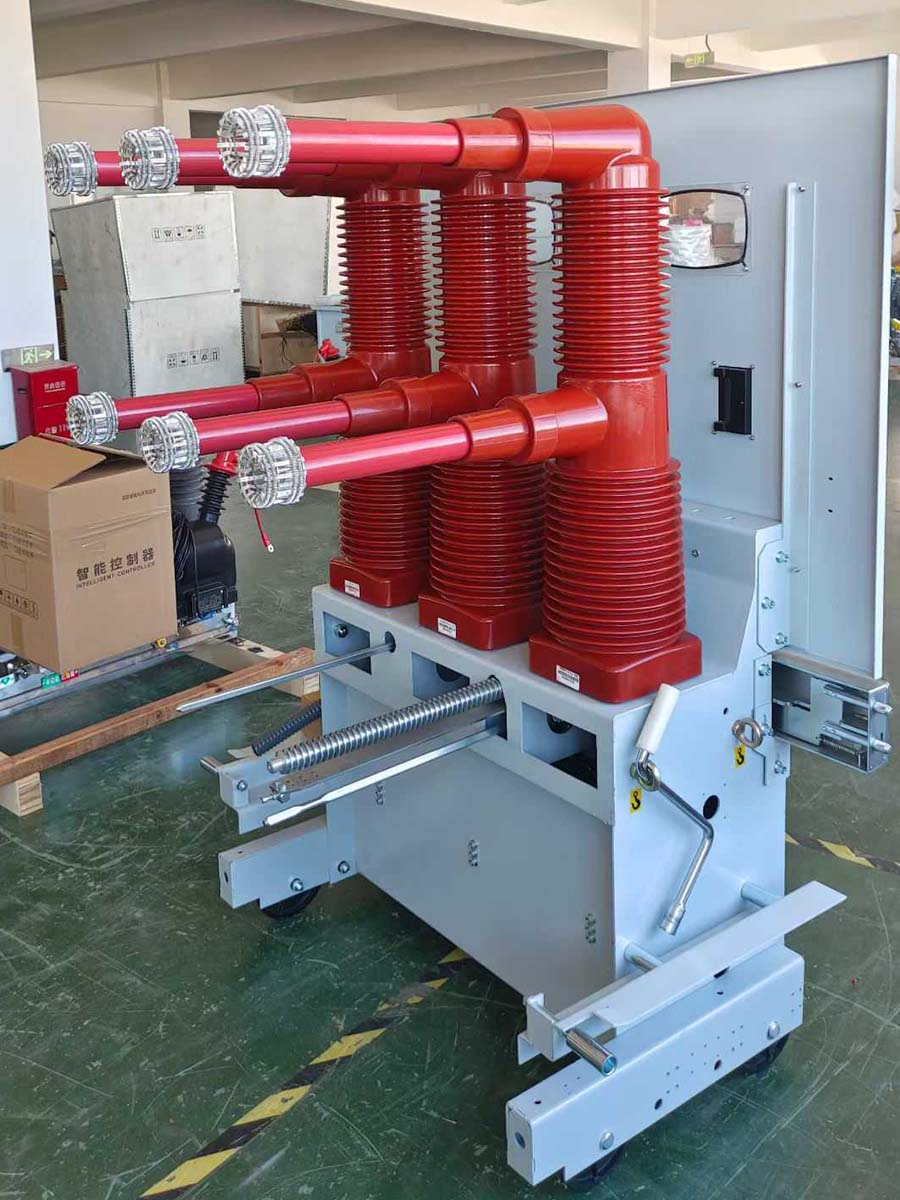

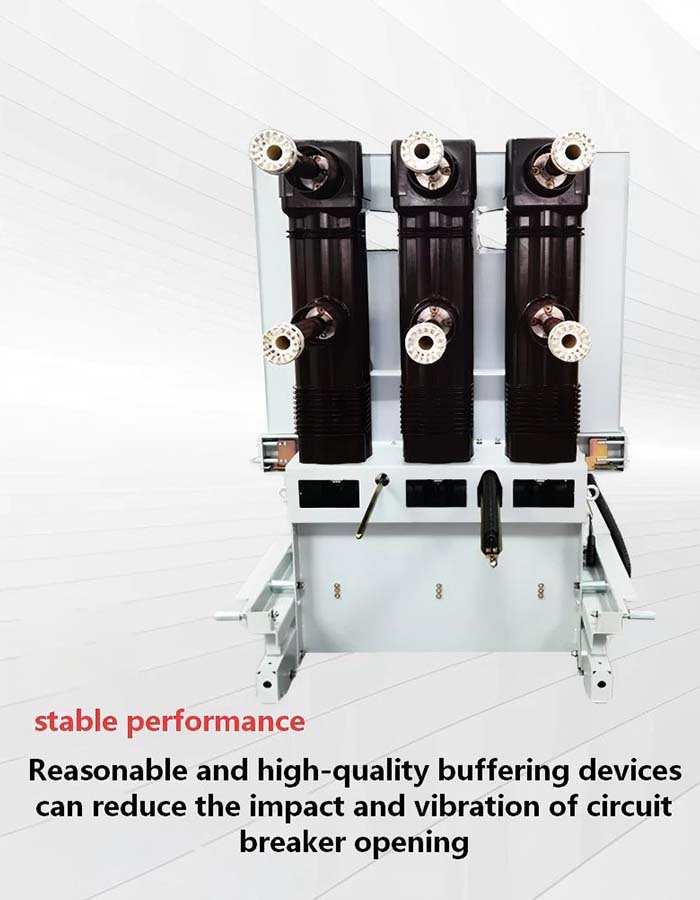

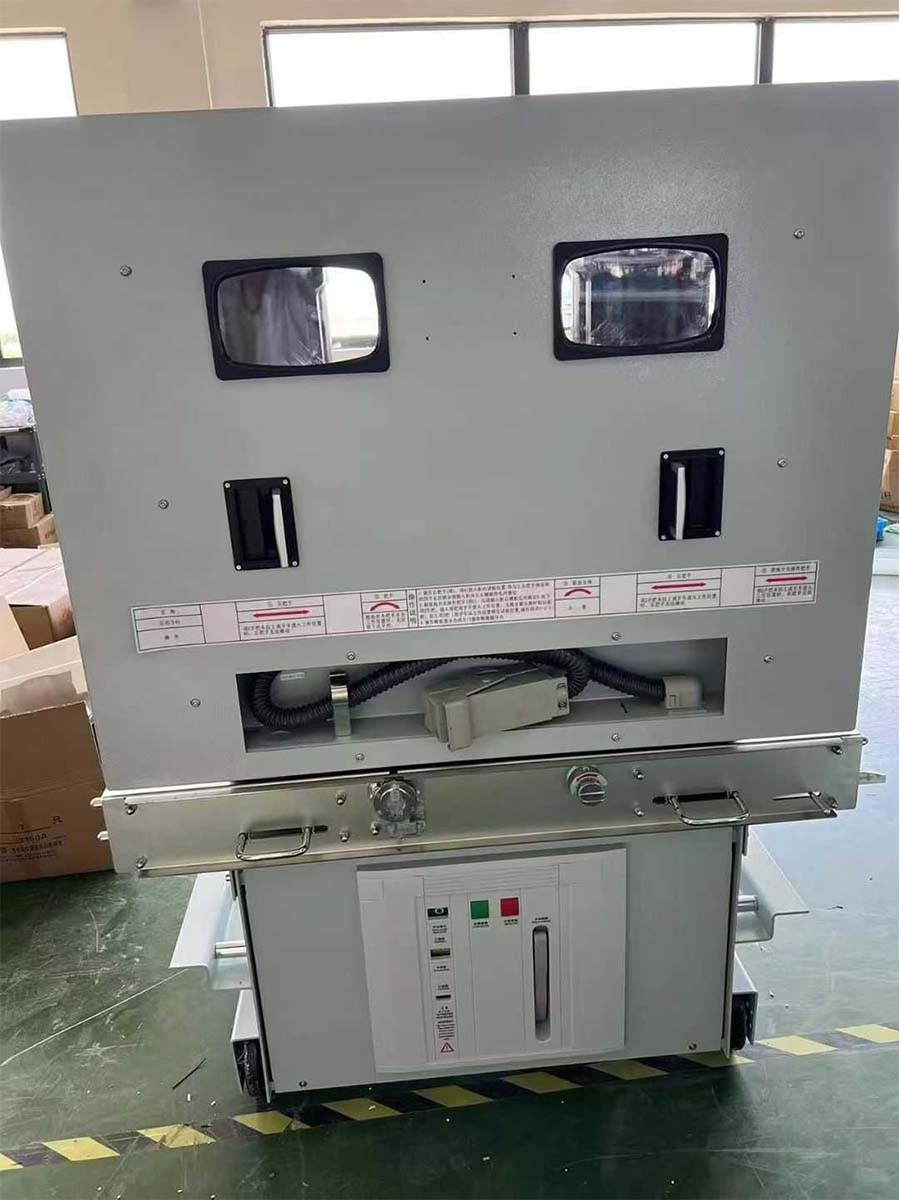

MTELEC ZN85 VCB

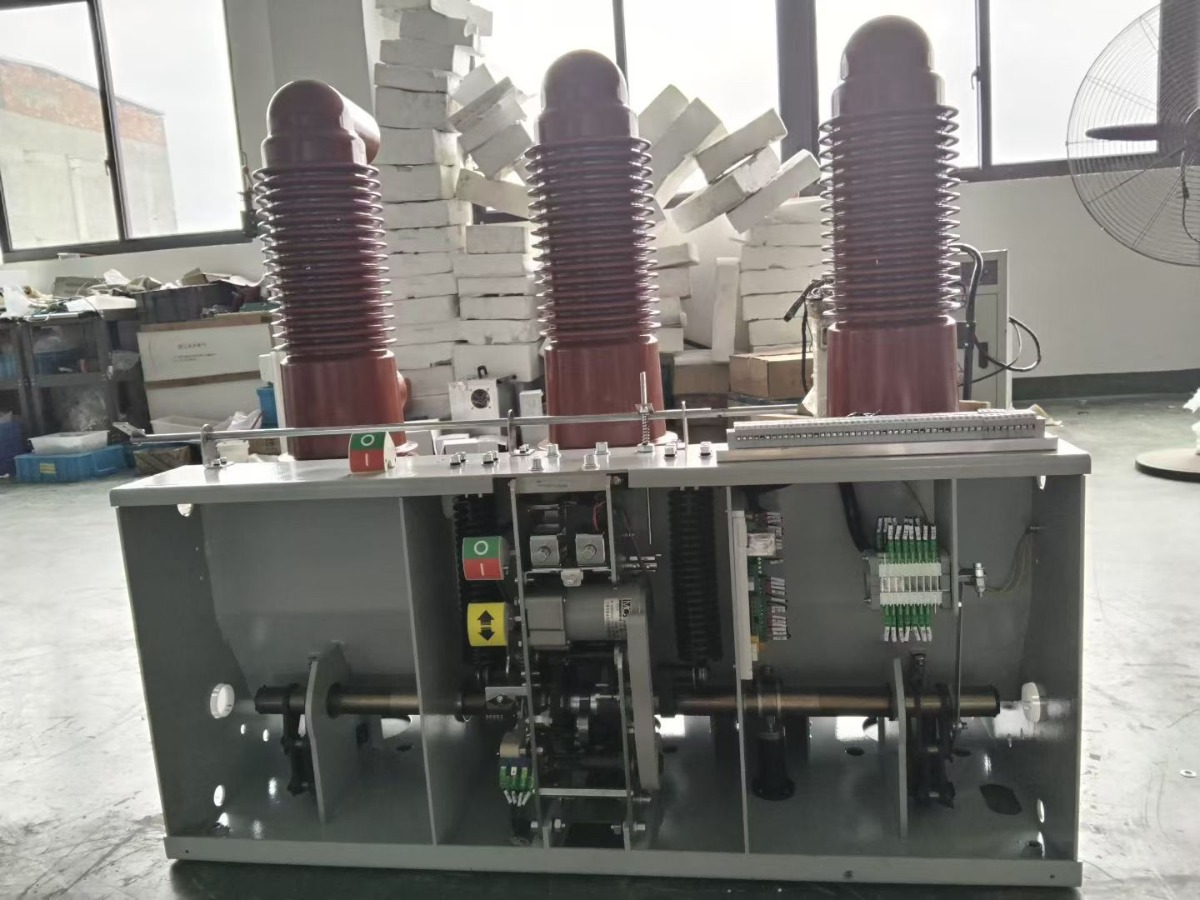

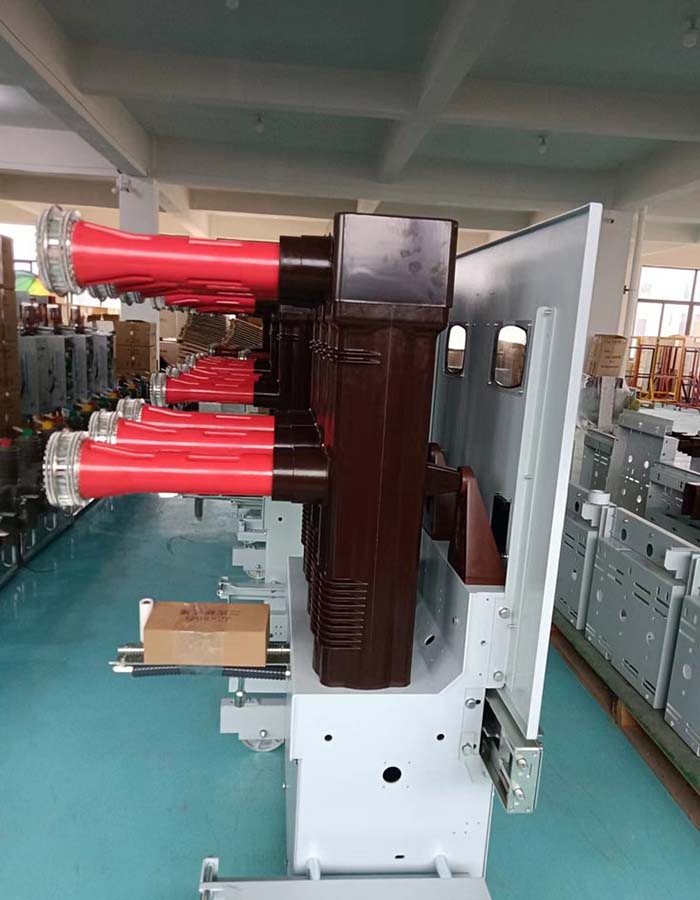

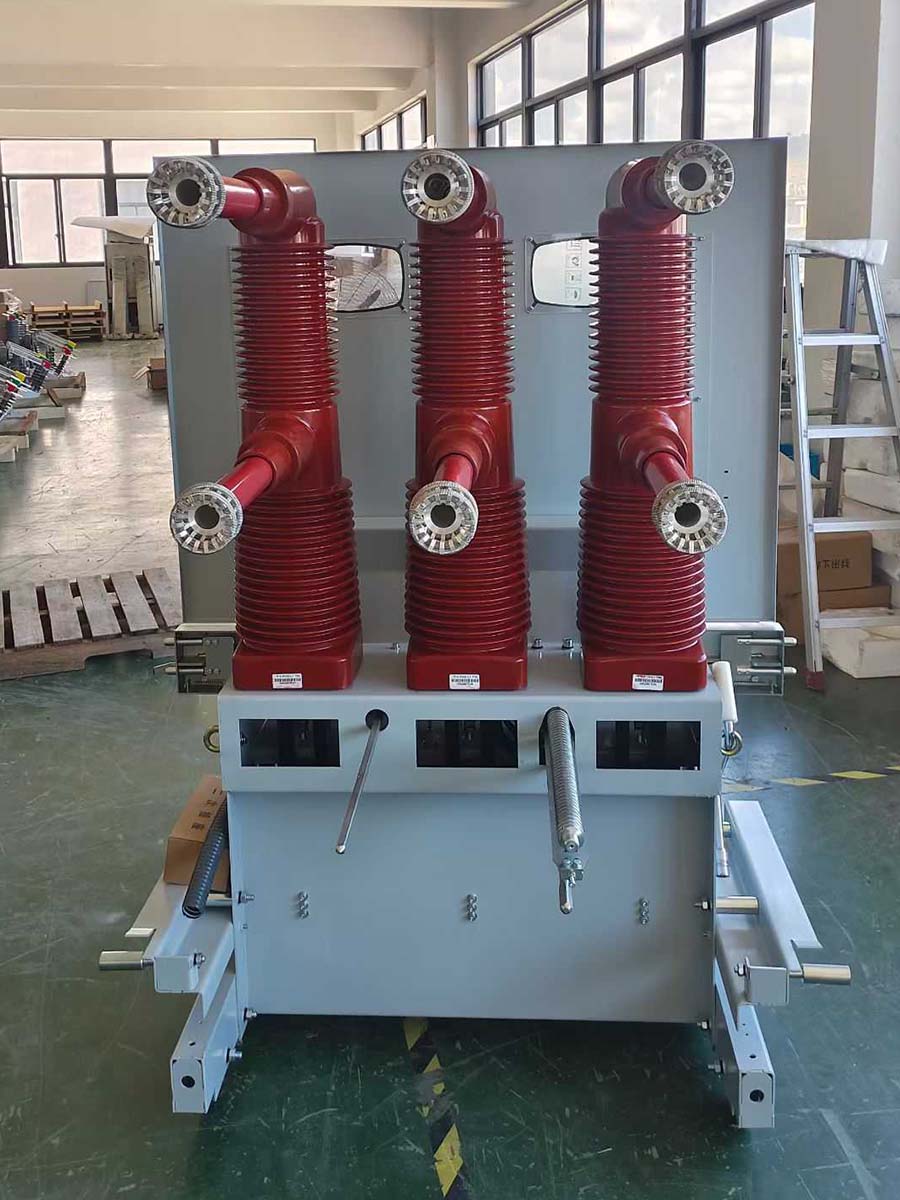

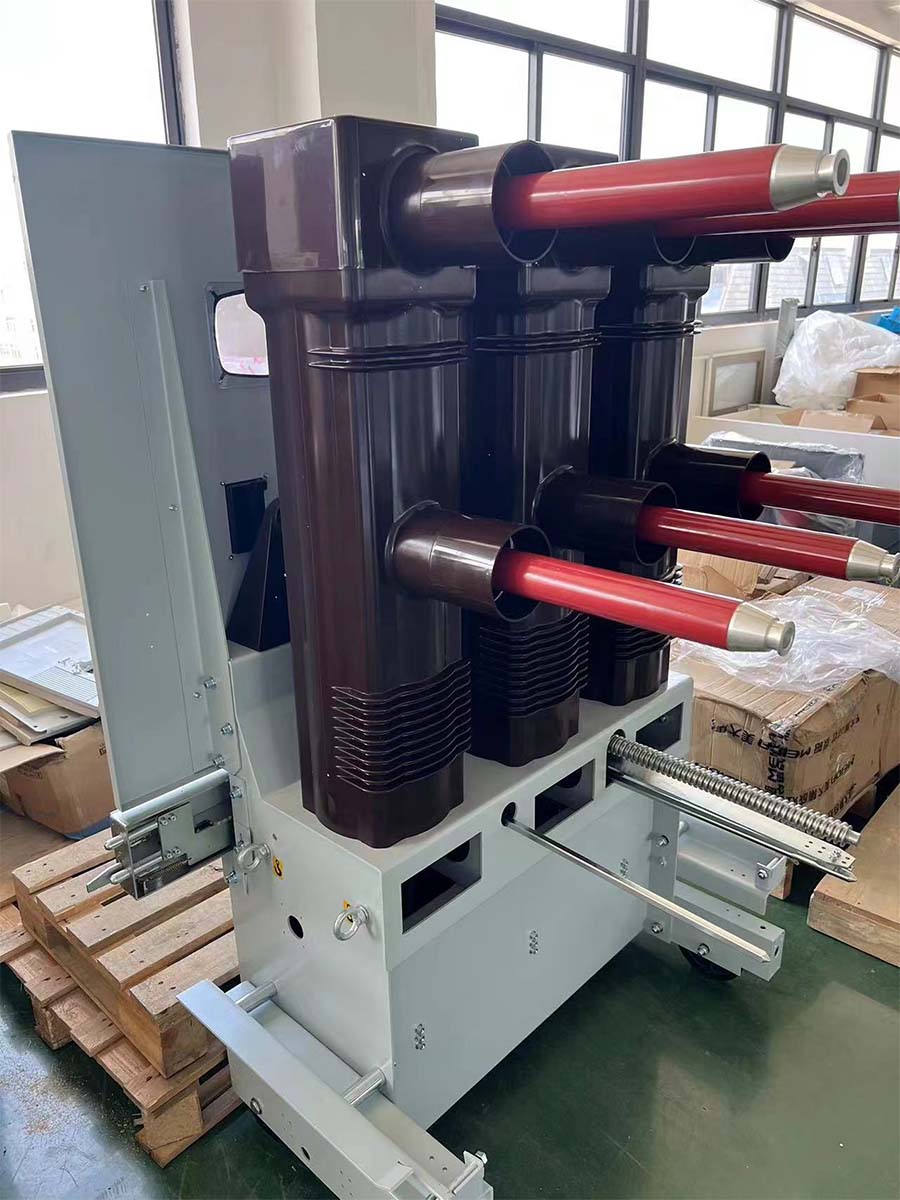

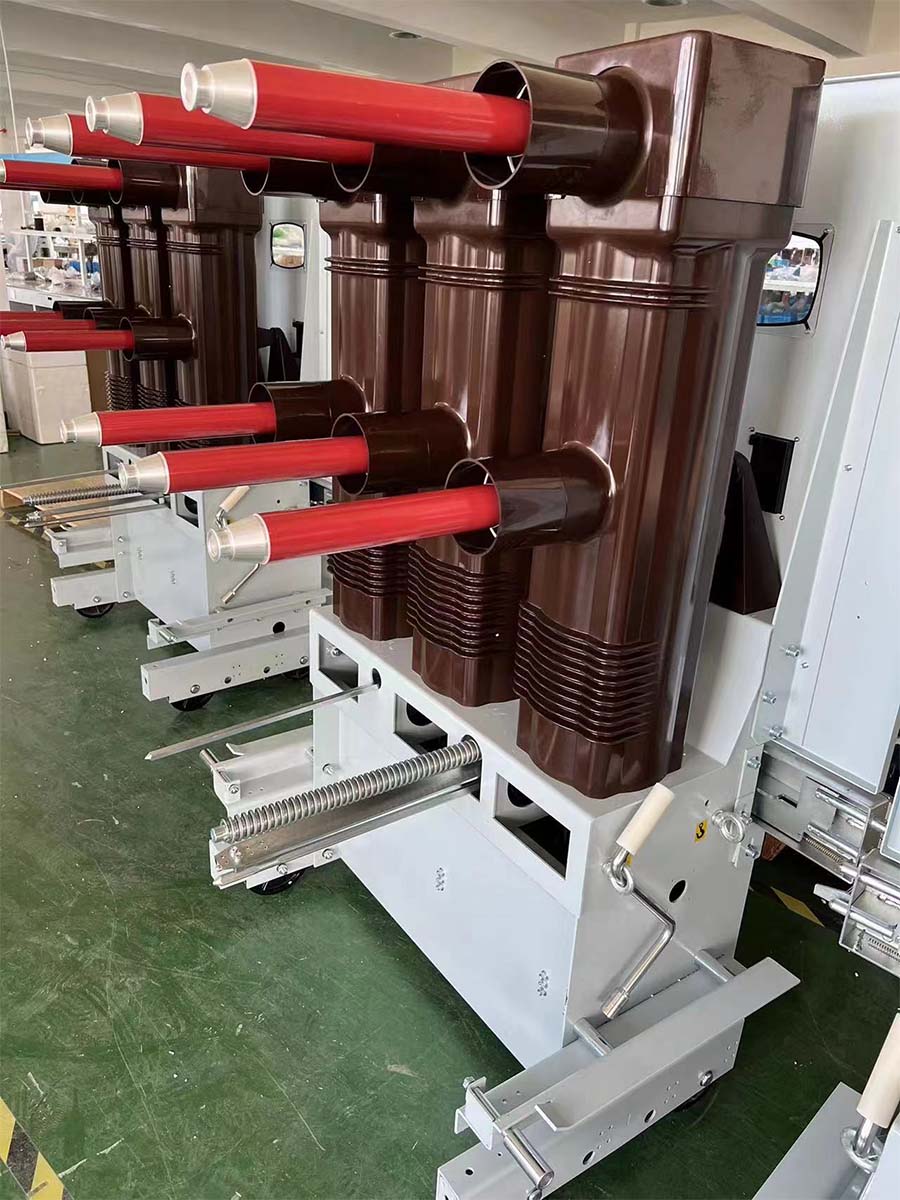

تركيبة VCB

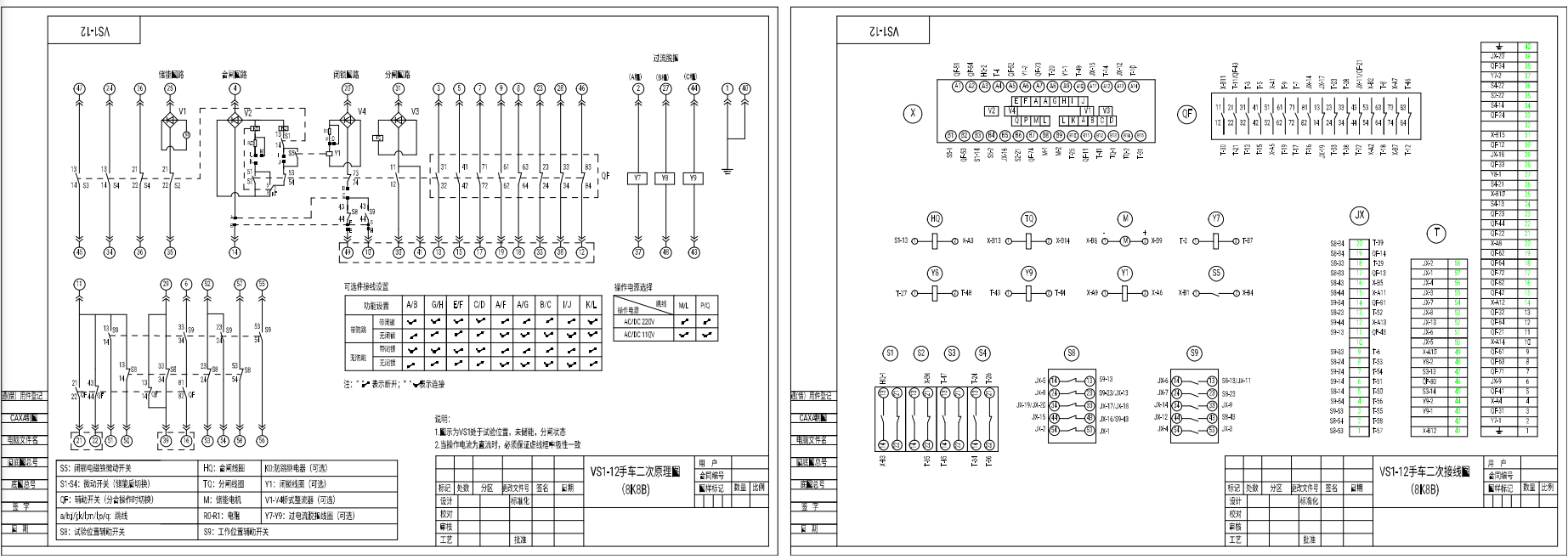

مبدأ العمل: حماية شبكة التوزيع: خطوط التغذية المثبتة على الأعمدة، والكهرباء الريفية، والتقسيم التلقائي لدوائر التوزيع.

المحطات الفرعية: الخطوط الصادرة، وحماية المحولات، وقواطع ربط الحافلات.

أنظمة الطاقة الصناعية: خطوط المياه الواردة الرئيسية للمصنع، وحماية المحرك الكبير، ودوائر التحميل الصناعية.

مشاريع البنية التحتية: توصيلات الطاقة المتجددة، وكهربة السكك الحديدية، وأنظمة الطاقة التعدينية.

سيناريوهات خاصة: تبديل الحمل المتكرر، والتحكم في بنك المكثفات، والانقطاع الآمن لتيارات شحن الكابلات.

تقنية انقطاع الفراغ: توفر القواطع المغلقة بإحكام قوة عازلة عالية، وانقراض القوس، وأداء ثابت على مدى عمر الخدمة الممتد.

التشغيل الميكانيكي: تسمح الآلية التي تعمل بنابض بالتشغيل اليدوي وعن بعد، مما يتيح فصل الاتصال السريع أثناء الأحمال الزائدة أو الدوائر القصيرة.

حماية البيئة: يضمن الغلاف الحاصل على تصنيف IP54 والمصنوع من مواد مقاومة للتآكل المتانة في الظروف الجوية القاسية، بما في ذلك الرطوبة العالية والرياح والغبار.

التصميم المدمج والمعياري: يبسط عملية التركيب والفحص والصيانة مع دمج المعدات المساعدة الأساسية، مثل محولات التيار ومرحلات الحماية.

موثوقية عالية مع قدرة ميكانيكية تصل إلى 10000 عملية

تقنية قاطع الفراغ المتقدمة للحد الأدنى من الصيانة

تصميم مدمج ومقاوم للتآكل مناسب للبيئات الخارجية

تضمن حماية IP54 التشغيل في الظروف القاسية

قدرات المراقبة الذكية المتكاملة والتحكم عن بعد

الامتثال لمعايير GB/T 11022 وIEC 62271

تكوينات قابلة للتخصيص لمتطلبات المشروع المحددة

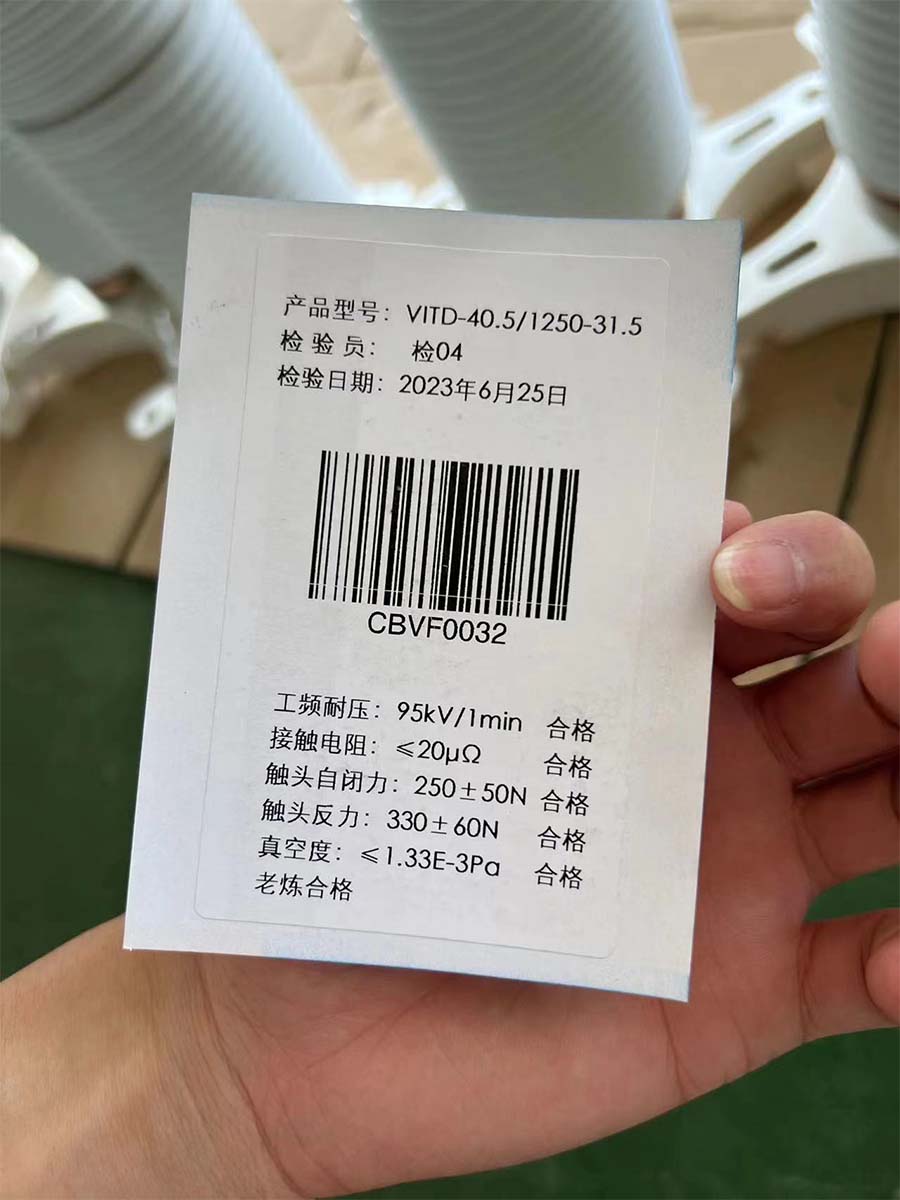

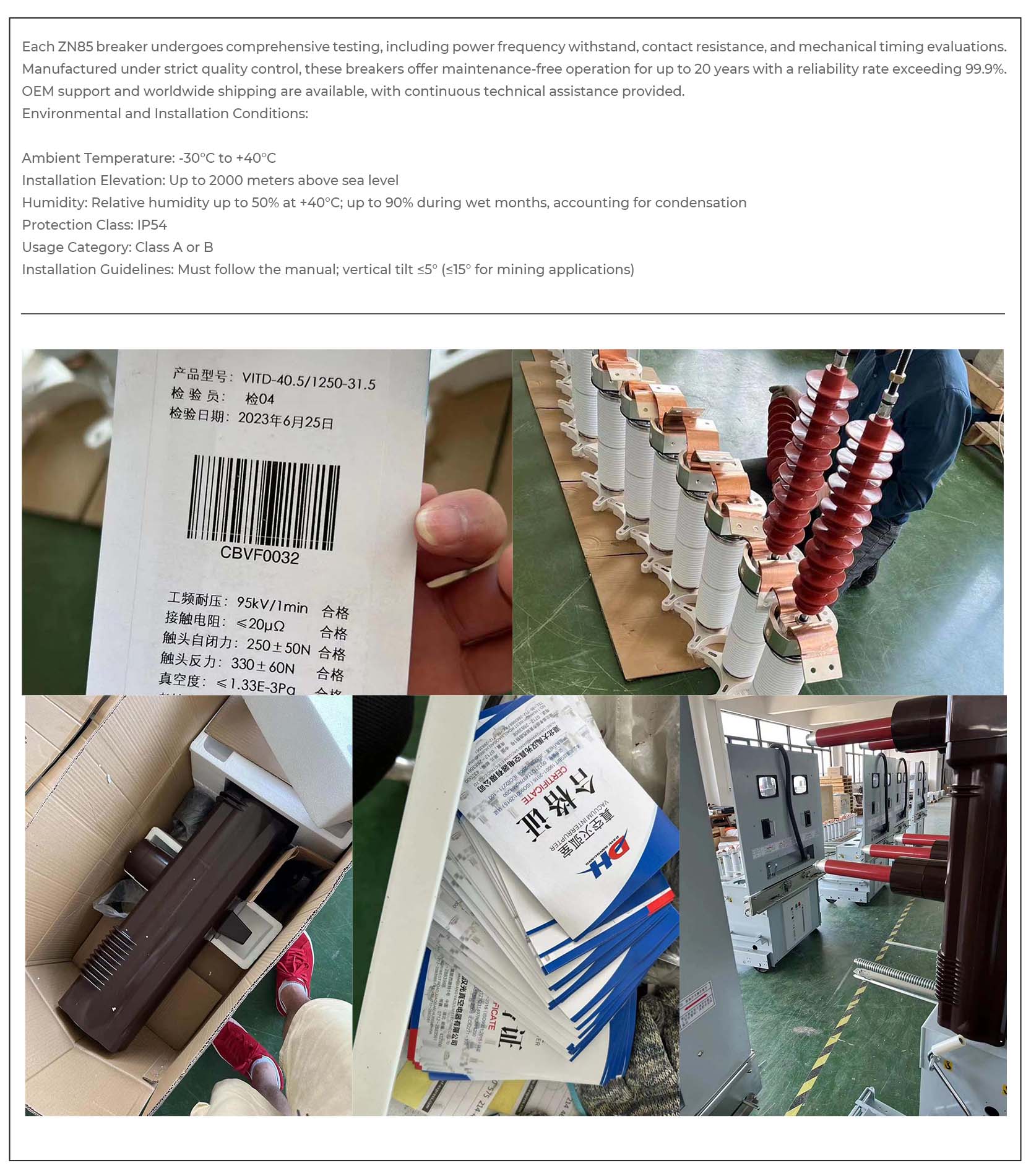

اختبار التشغيل الأولي

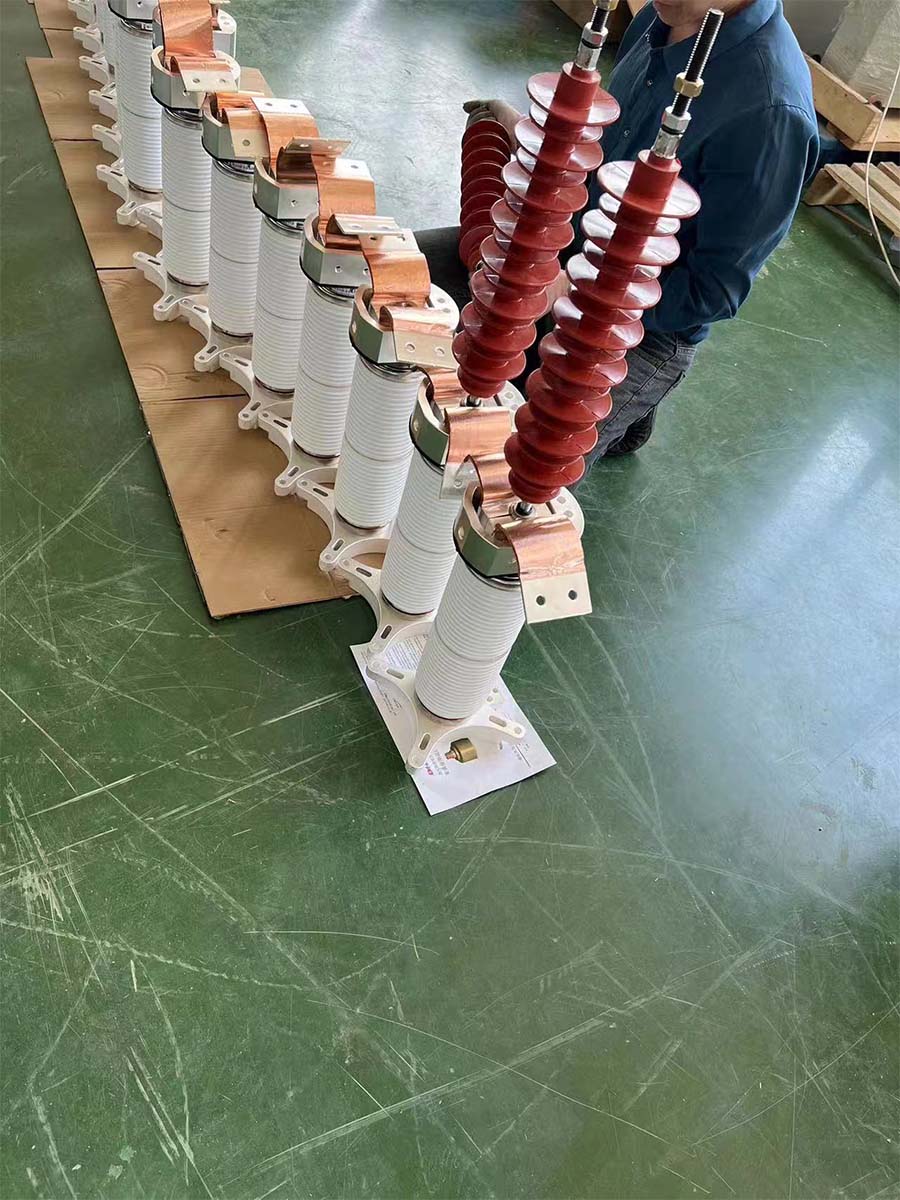

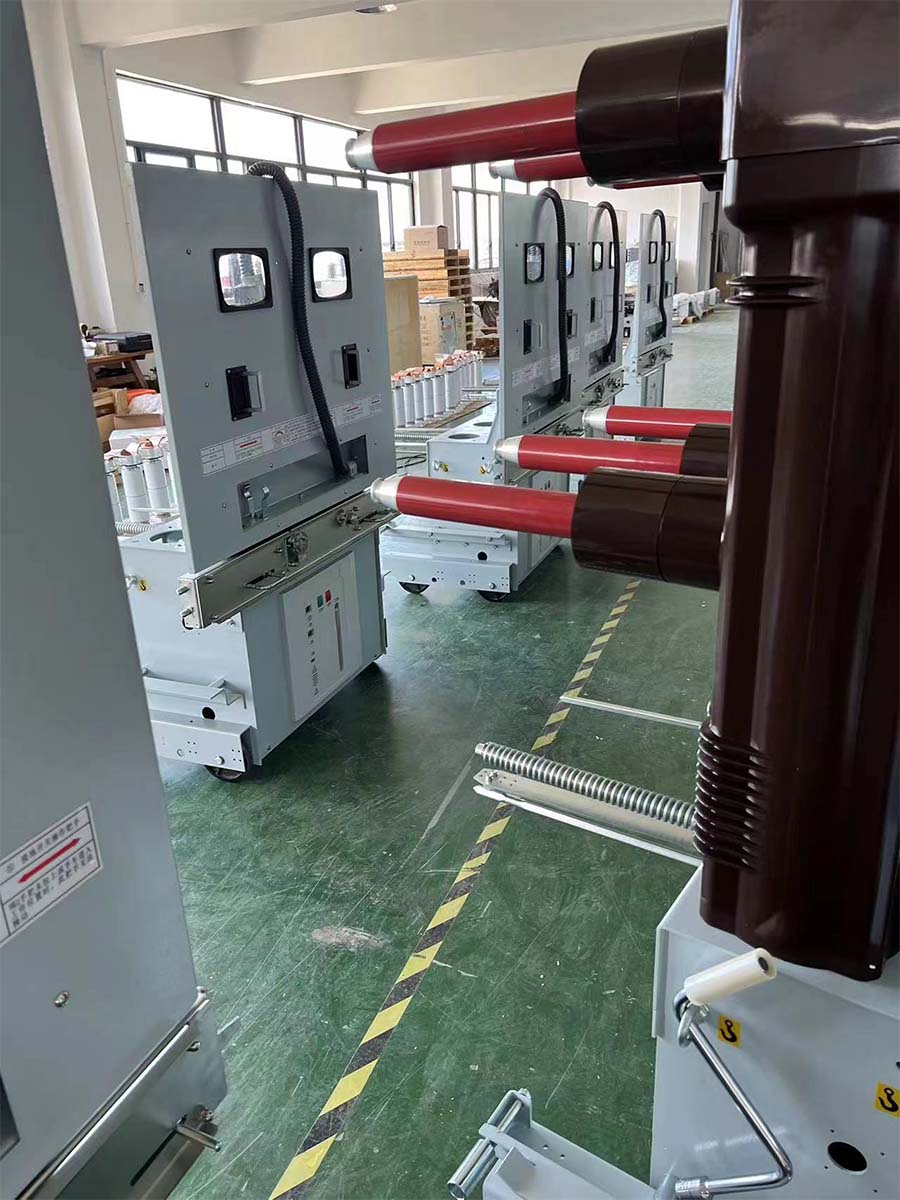

تركيب ZN85

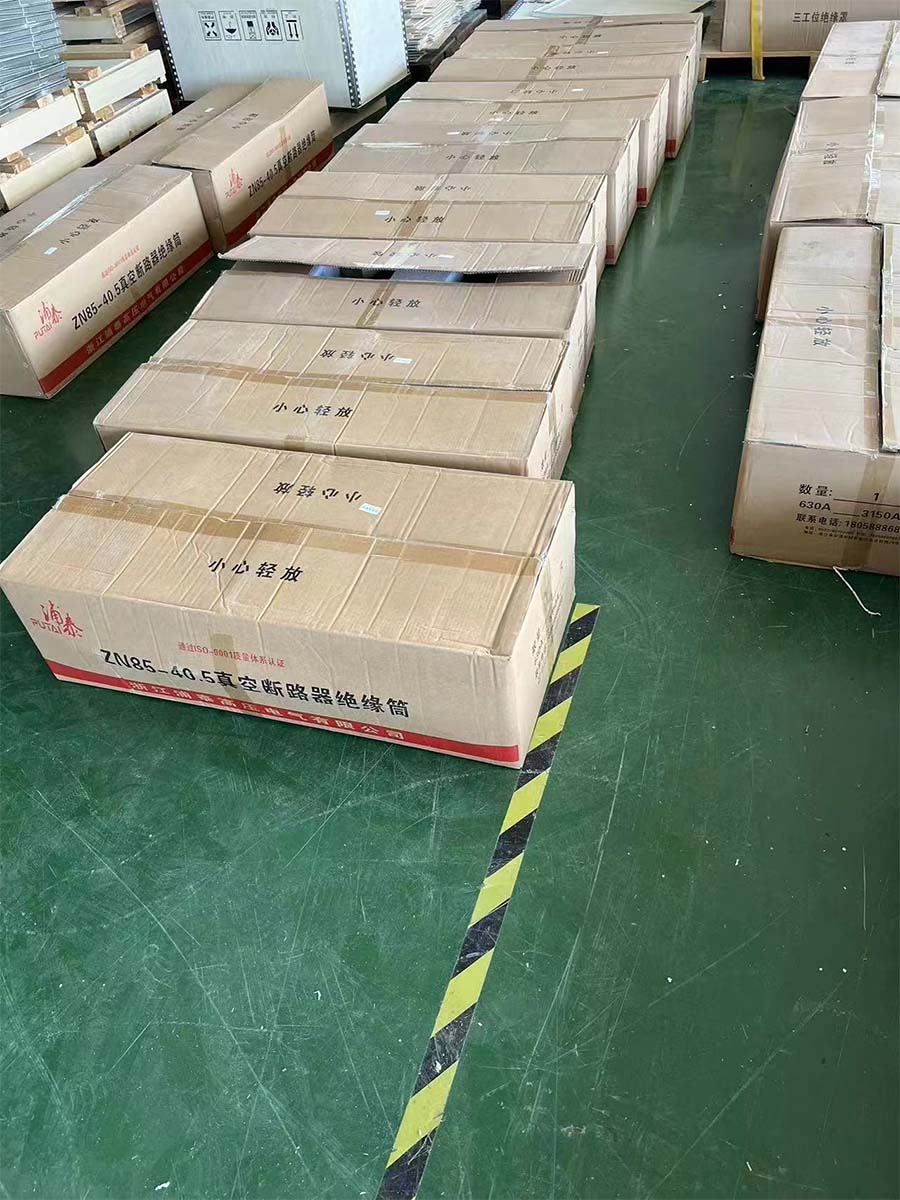

ولضمان سلامة النقل، يتم تصدير منتجاتنا الكهربائية في صناديق خشبية معززة. وتخضع الصناديق للمعالجة الحرارية وتحمل علامة ISPM-15، مما يتيح التخليص الجمركي السريع. يسهل تصميم القاعدة المرتفعة تشغيل الرافعة الشوكية، بينما يضمن التثبيت الداخلي الممتص للصدمات وصول المنتجات سليمة. جميع الصناديق الخارجية تحمل علامات واضحة وتتوافق مع المعايير اللوجستية الدولية.

مفاتيح الجهد العالي والمنخفض (ACB، MCCB، VCB)
محطة فرعية من نوع الصندوق مزودة بقواطع الدائرة الكهربائية الفراغية (VCB) وقواطع الدائرة الكهربائية المصغرة (MCCB) وقواطع الدائرة الكهربائية الهوائية (ACB).
تم بنجاح تزويد خزائن الجهد العالي والمنخفض بالطاقة

محطة فرعية من نوع الصندوق، قاطع دائرة التيار المتردد، قاطع دائرة الجهد، قاطع دائرة مصغر
تم نقل الطاقة بنجاح
Box-typesubstation ACB VCB MCCB
محطة فرعية من نوع الصندوق، قاطع دائرة التيار المتردد، قاطع دائرة الجهد، قاطع دائرة مصغر
خزانة متصلة بشبكة الطاقة الشمسية الكهروضوئية باستخدام قاطع الدائرة الهوائية (ACB) وقاطع الدائرة المصبوب (MCCB).

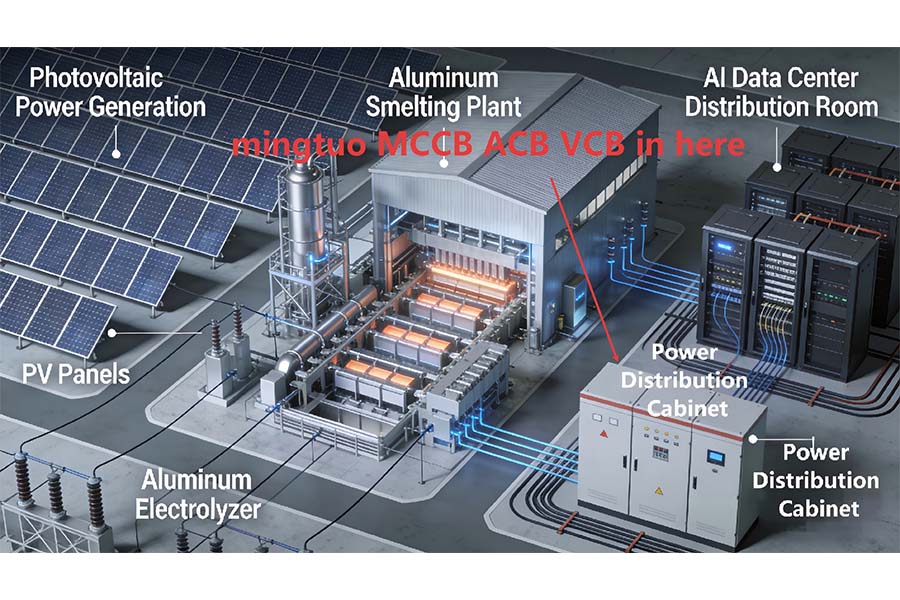

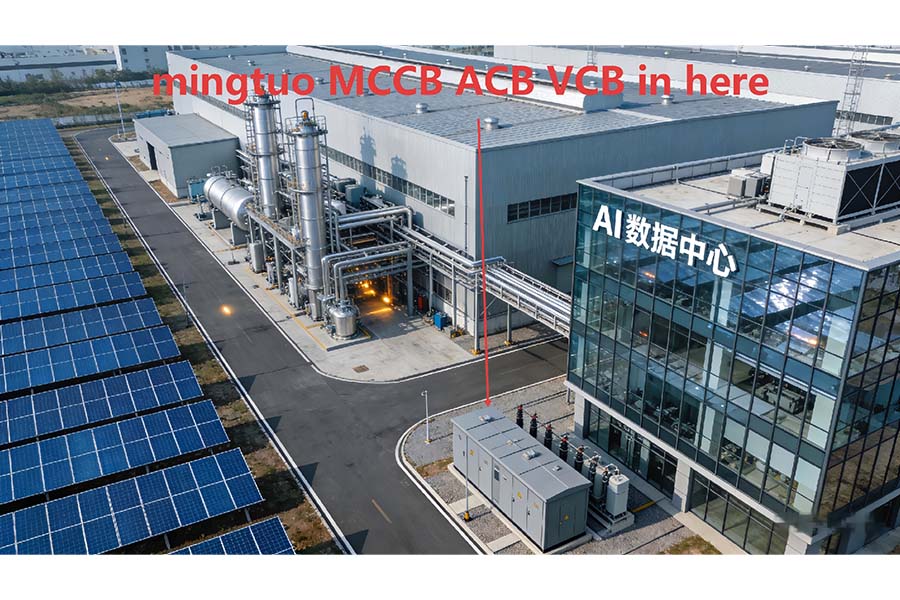

لقطات سيناريو التطبيق

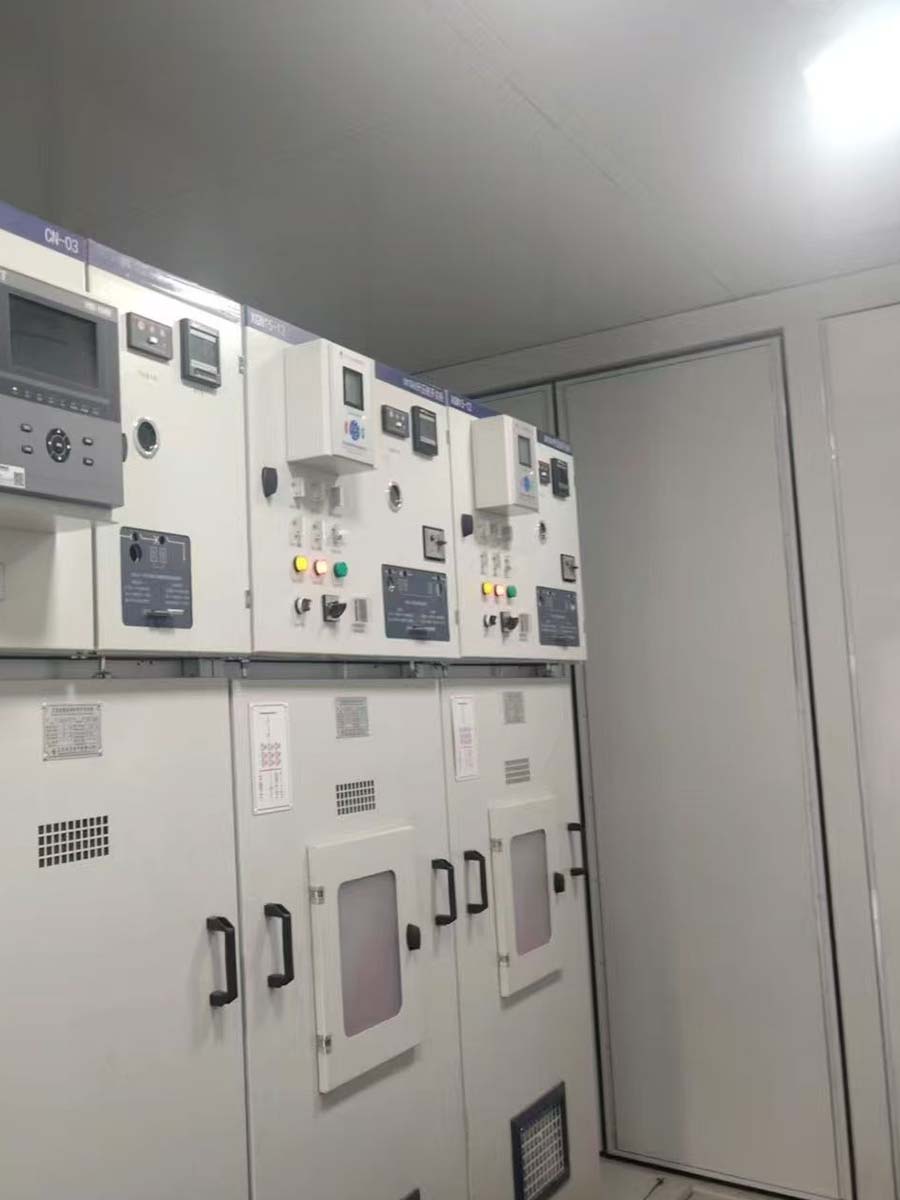

مفتاح كهربائي عالي الجهد 35 كيلوفولت، تم نقل الطاقة بنجاح
وحدة توزيع حلقية بجهد 10 كيلو فولت، قاطع دائرة كهربائية

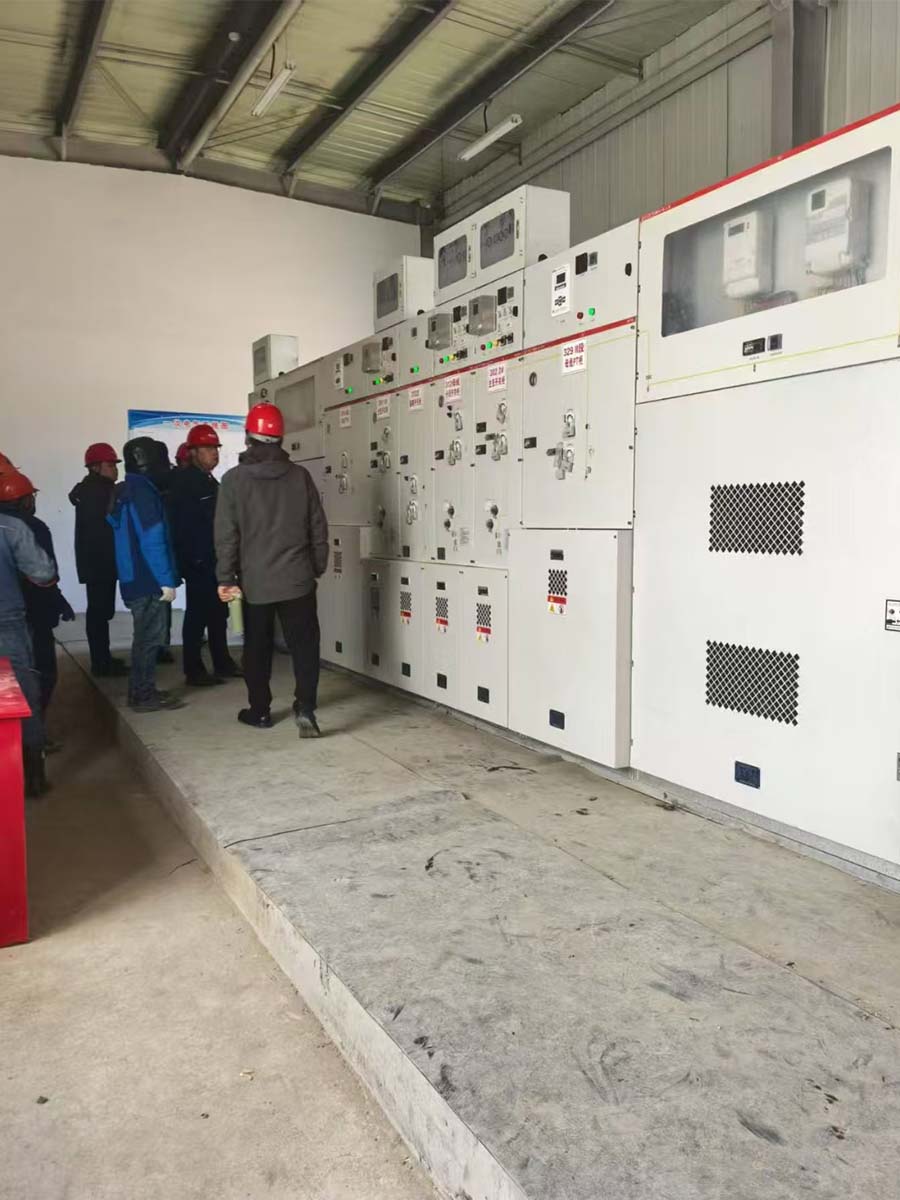

مفاتيح كهربائية معزولة بالغاز بجهد 35 كيلو فولت، قاطع دائرة كهربائية

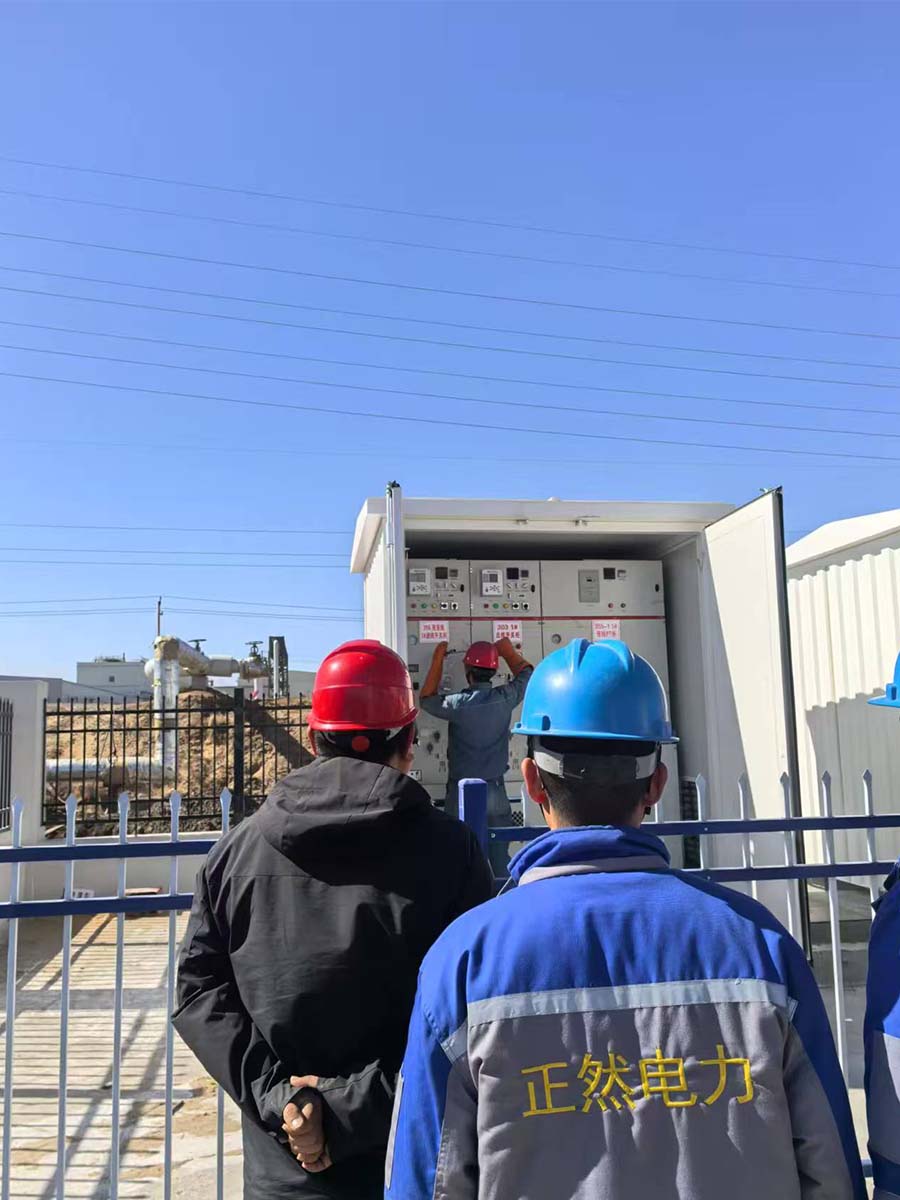

مفتاح كهربائي معزول بالغاز بجهد 35 كيلو فولت VCB

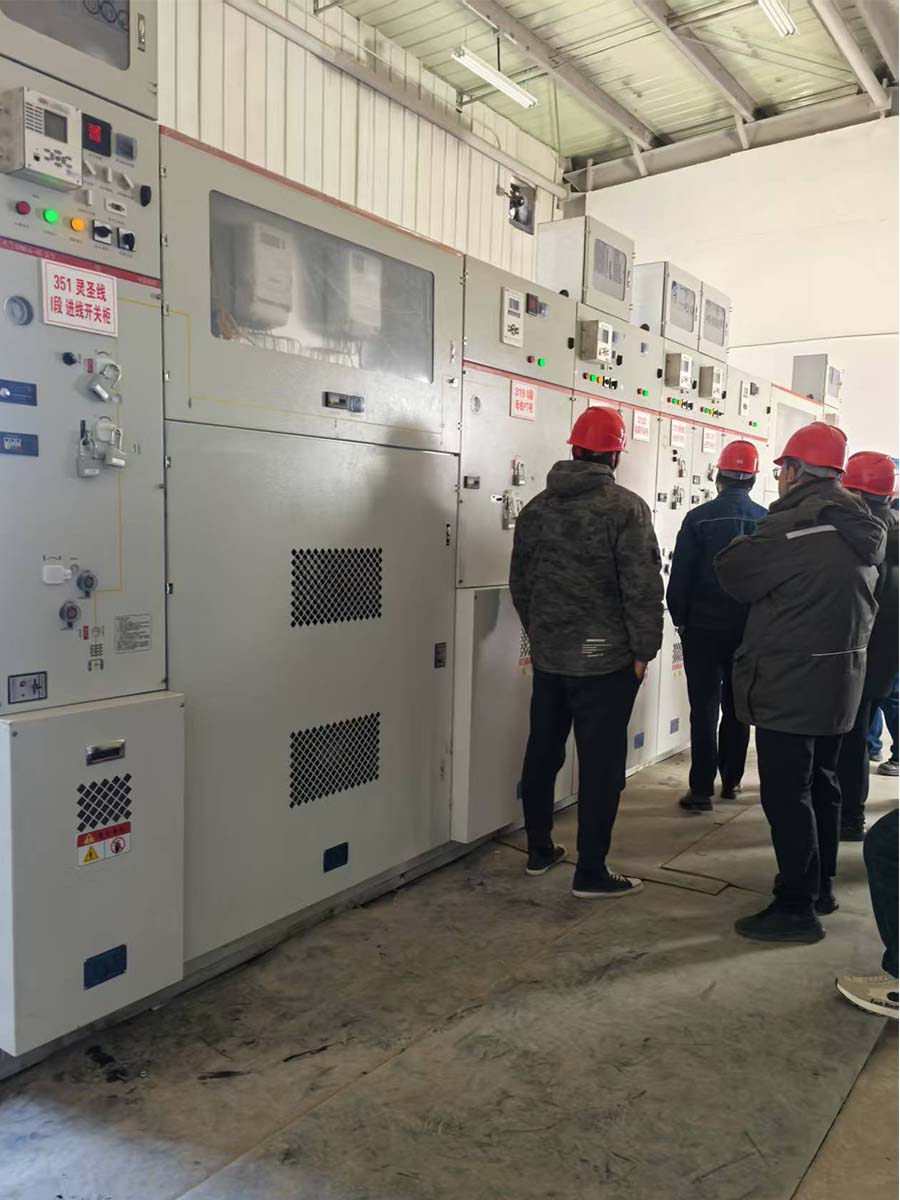

مفاتيح كهربائية معزولة بالغاز بجهد 35 كيلو فولت، قاطع دائرة كهربائية

فئة المعلمة	تخصيص	ملاحظات
الجهد المقدر	12 كيلو فولت	معيار شبكات التوزيع
التقييم الحالي	400 أمبير، 630 أمبير، 1250 أمبير	التقييمات المشتركة المتاحة
تم تقييمه بأنه قصير المدى ويتحمل التيار	16 كيلو أمبير، 20 كيلو أمبير، 25 كيلو أمبير
تيار كسر الدائرة القصيرة المقدر	16 كيلو أمبير، 20 كيلو أمبير، 25 كيلو أمبير
الذروة المقدرة تتحمل التيار	40 كيلو أمبير، 50 كيلو أمبير، 63 كيلو أمبير
مستوى العزل المقدر	تردد الطاقة: 42 كيلو فولت / نبضة البرق: 75 كيلو فولت	(1 دقيقة)
الحياة الميكانيكية	10.000 عملية	الحد الأدنى
الحياة الكهربائية	10.000 عملية (at rated current)
قاطع متوسط	فراغ	مختومة في زجاجة سيراميك
آلية التشغيل	الربيع / الكهرومغناطيسية
التحكم في الجهد	تيار متردد/تيار مستمر 110 فولت، 220 فولت	الخيارات المشتركة
الأبعاد الإجمالية (تقريبًا)	900 x 800 x 1200 ملم (H x W x D)	يختلف حسب التكوين
طريقة التثبيت	مثبت على عمود / مثبت على الأرض	الاستخدام الخارجي
درجة الحرارة المحيطة	-30°C إلى 40°C
