سلسلة NSX MCCB

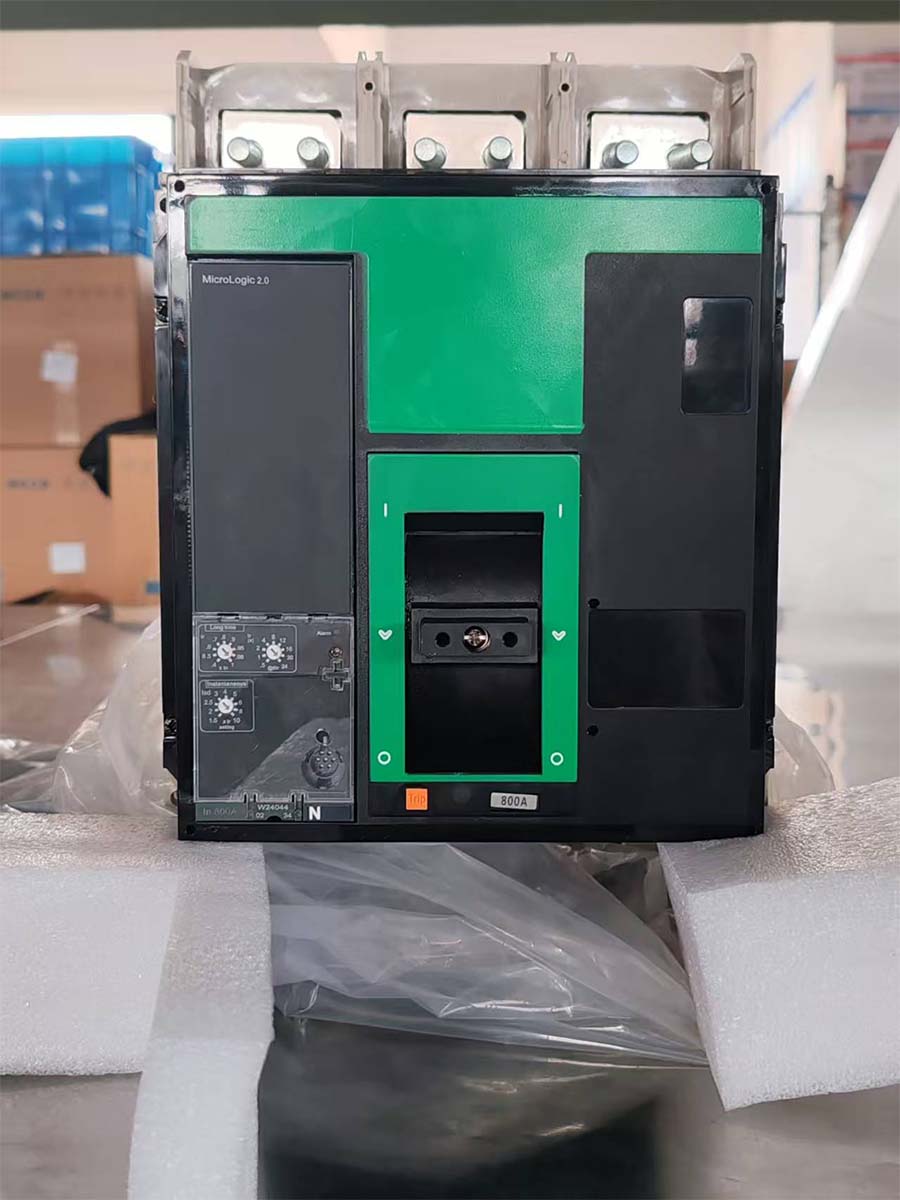

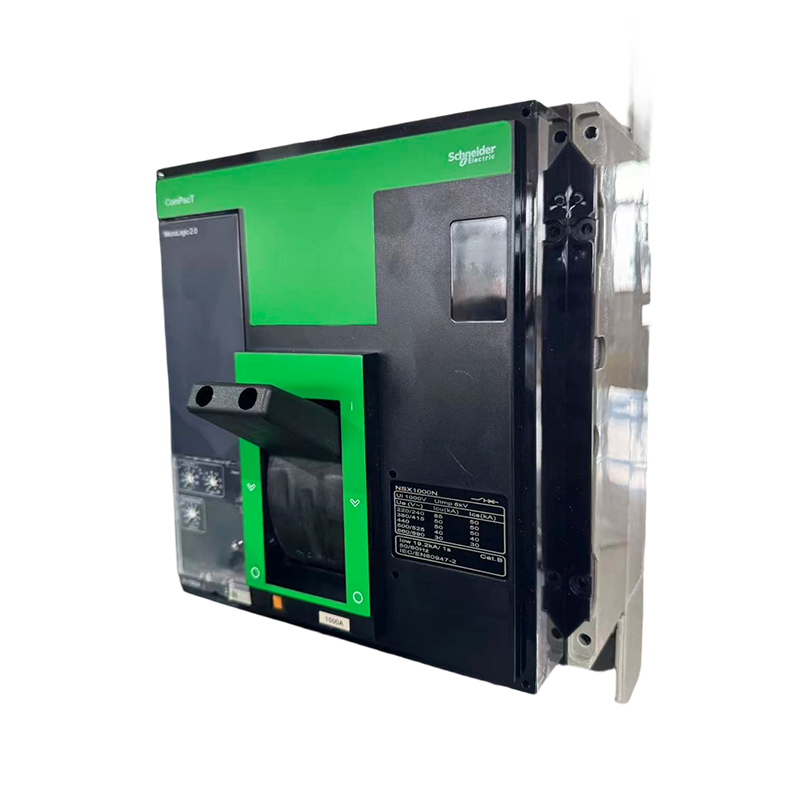

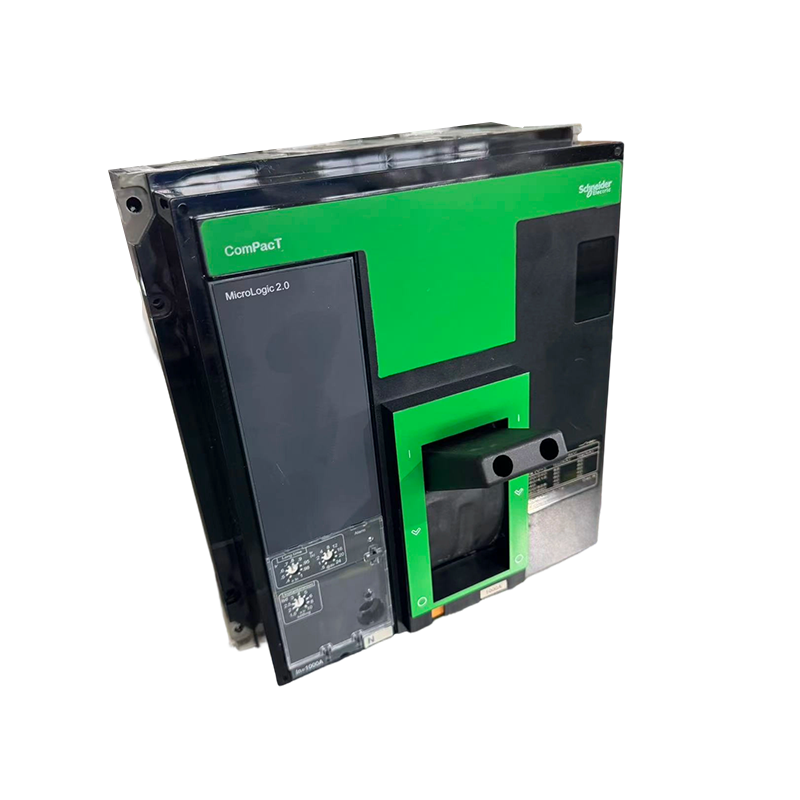

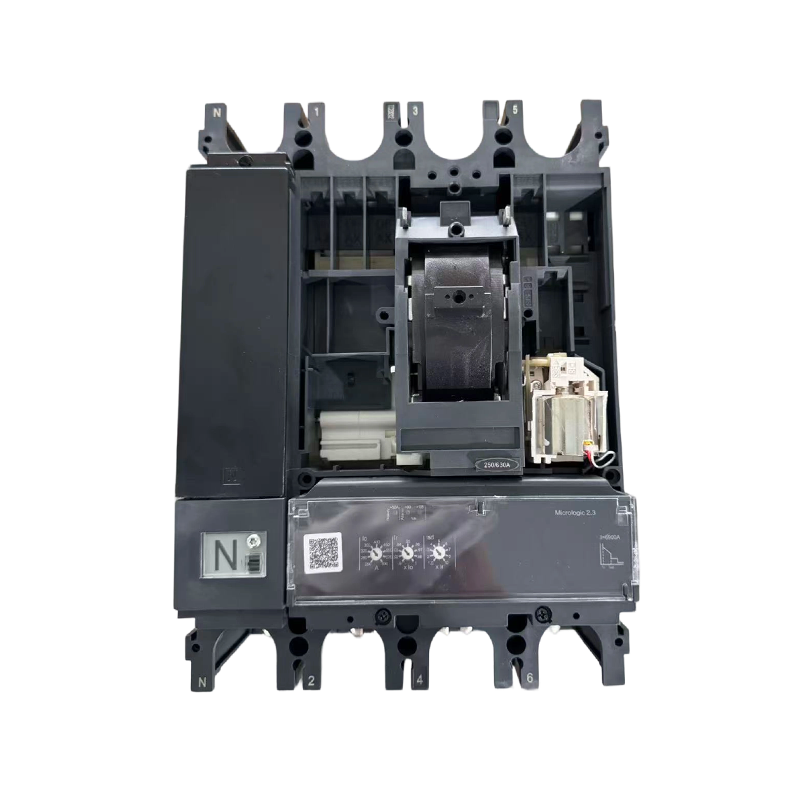

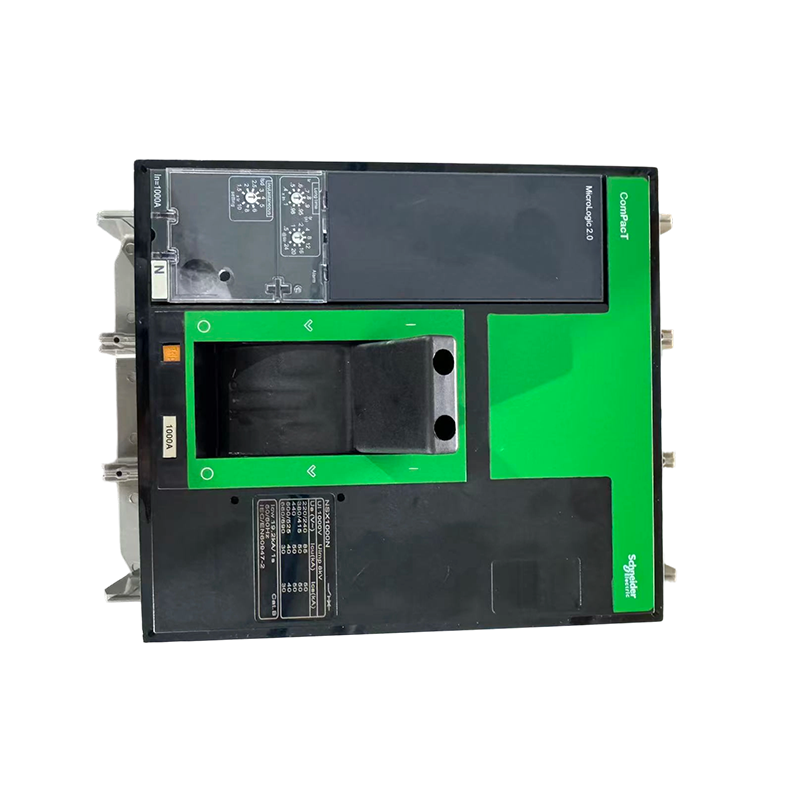

بيت / منتجات / قواطع الدائرة المصبوبة / سلسلة NSX MCCB / قاطع دائرة مصبوب بالتيار المتردد MT-NSX 3/4P 800A-1600A للتوزيع الصناعي والتجاري
- MT-NSX
- MT-NSX1
- Composition And Installation
- NSX Accessories And Assembly
- Same Style And Quality MCCB
حماية من الحمل الزائد
استخدم المكونات الحرارية (الشرائط ثنائية المعدن) أو أجهزة التحرير الإلكترونية لمراقبة التيار.
عندما يتجاوز التيار القيمة المحددة ويستمر لفترة زمنية معينة، ينحني العنصر الحراري بسبب الحرارة (أو ترسل الوحدة الإلكترونية إشارة)، مما يؤدي إلى تشغيل الآلية الميكانيكية لفصل الدائرة ومنع ارتفاع درجة حرارة الدائرة.
حماية الدائرة القصيرة
يتم تنفيذه من خلال الإطلاق الكهرومغناطيسي (الملف والقلب الحديدي).
عندما يحدث ماس كهربائي، فإن التيار العالي اللحظي يولد مجالًا مغناطيسيًا قويًا، مما يدفع المحرك إلى الاصطدام بآلية التحرير والانفصال بسرعة في غضون مللي ثانية، مما يؤدي إلى قمع تيار الخطأ.
-
DSC01043 MCCB, Temperature rise test
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-

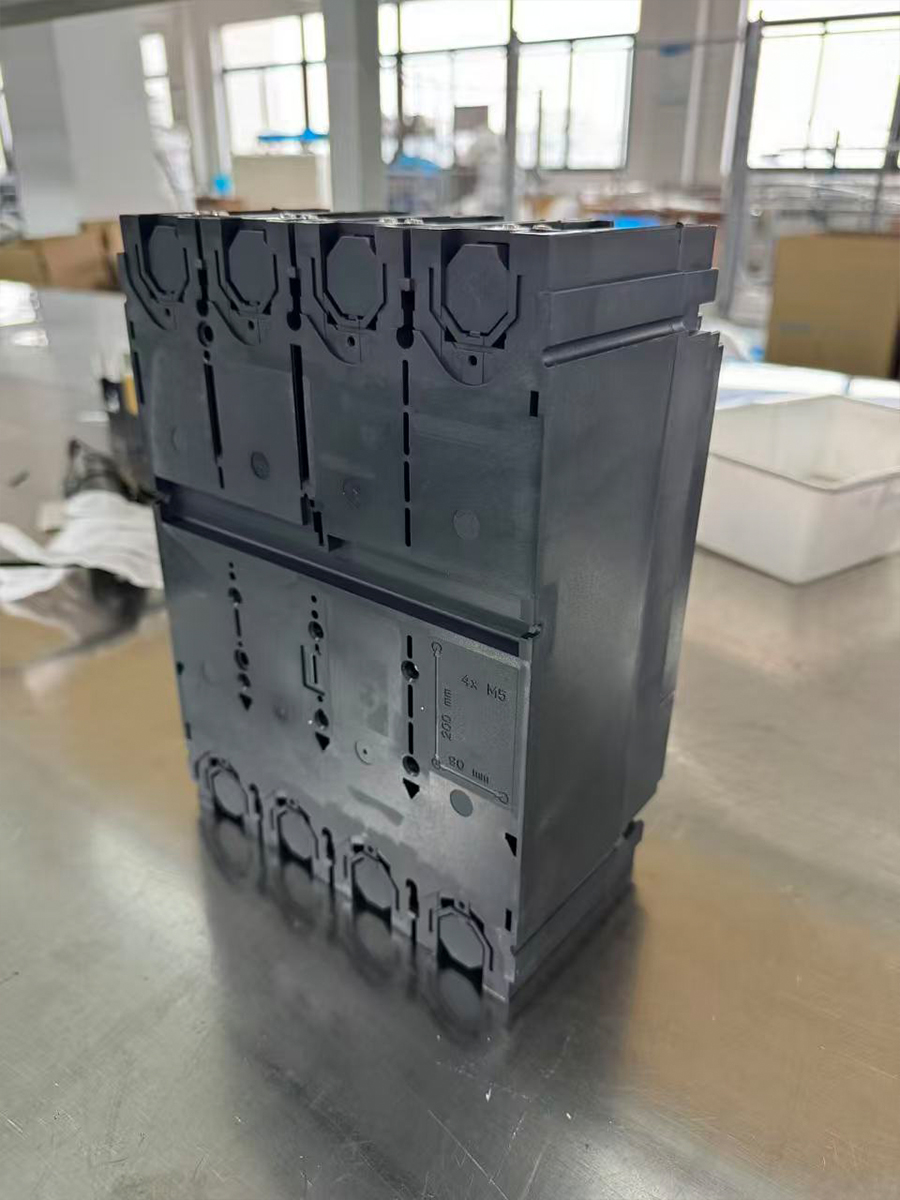

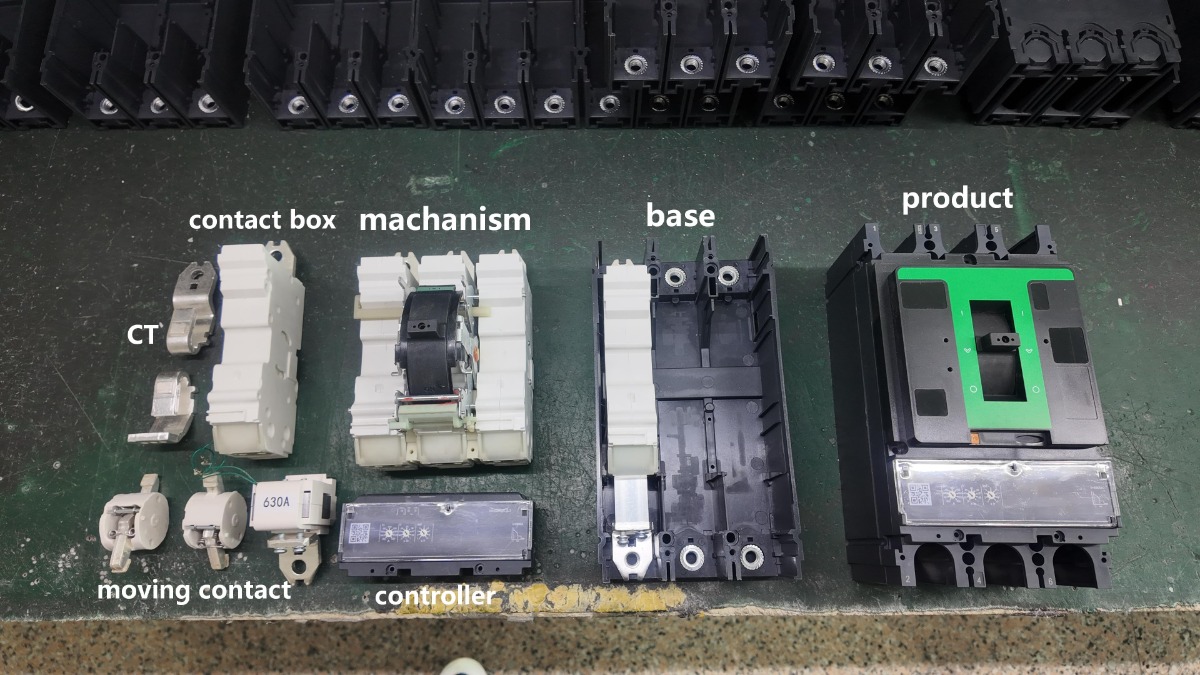

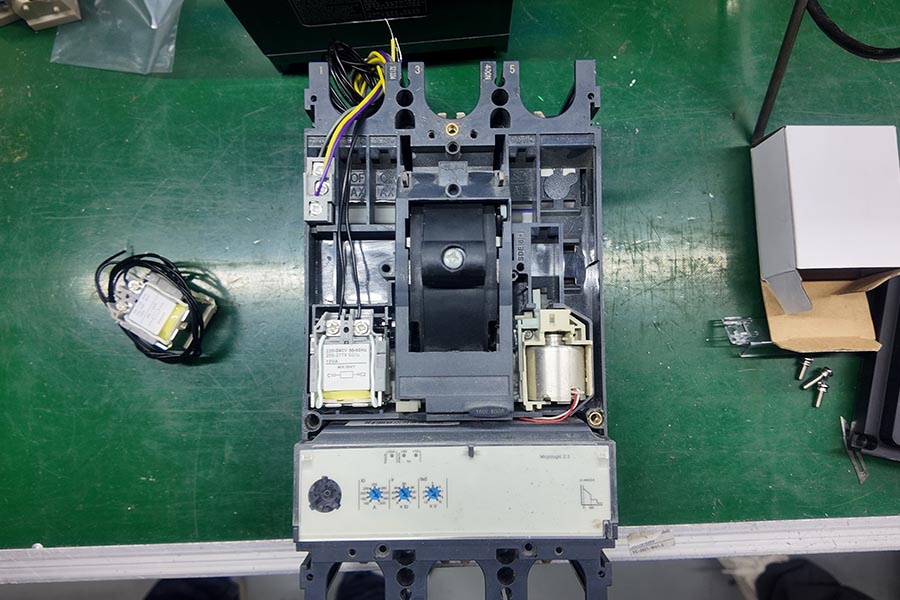

MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench

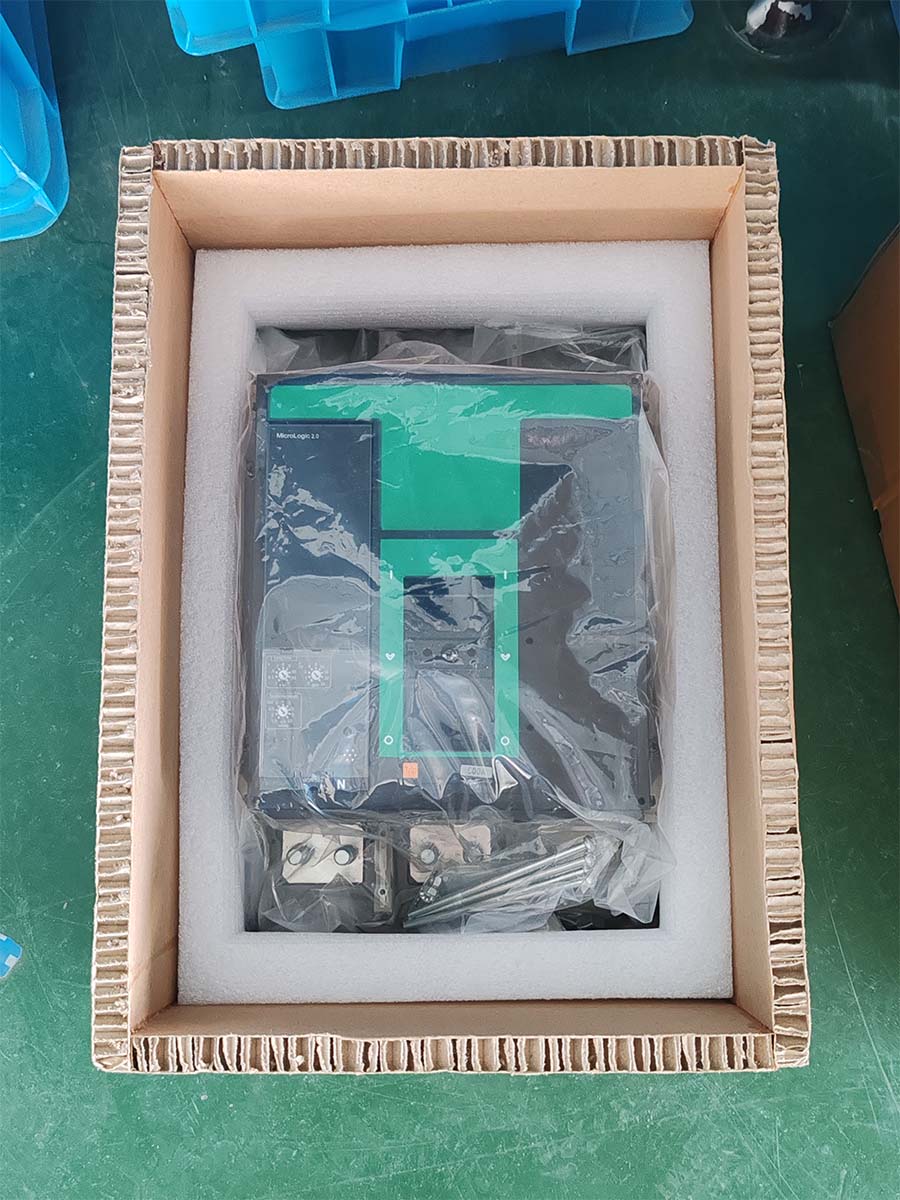

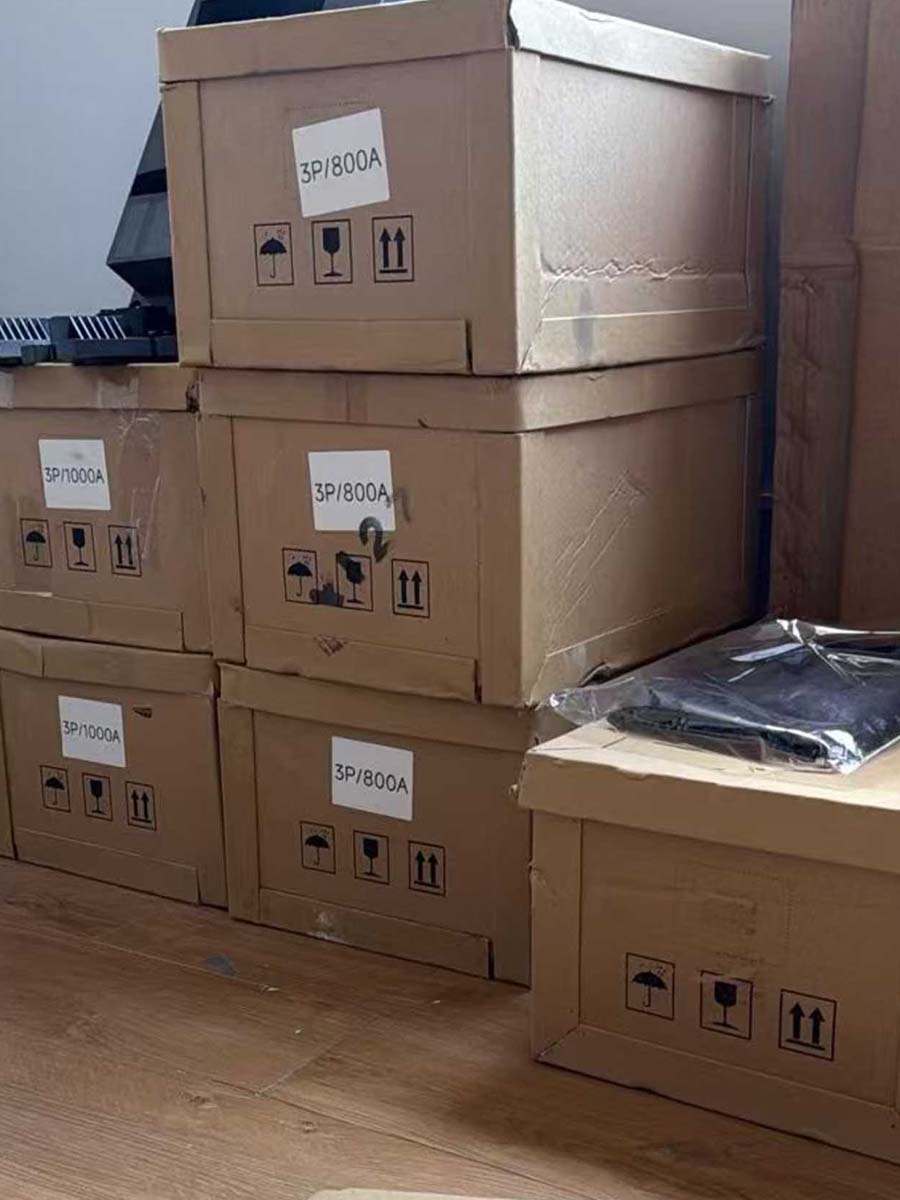

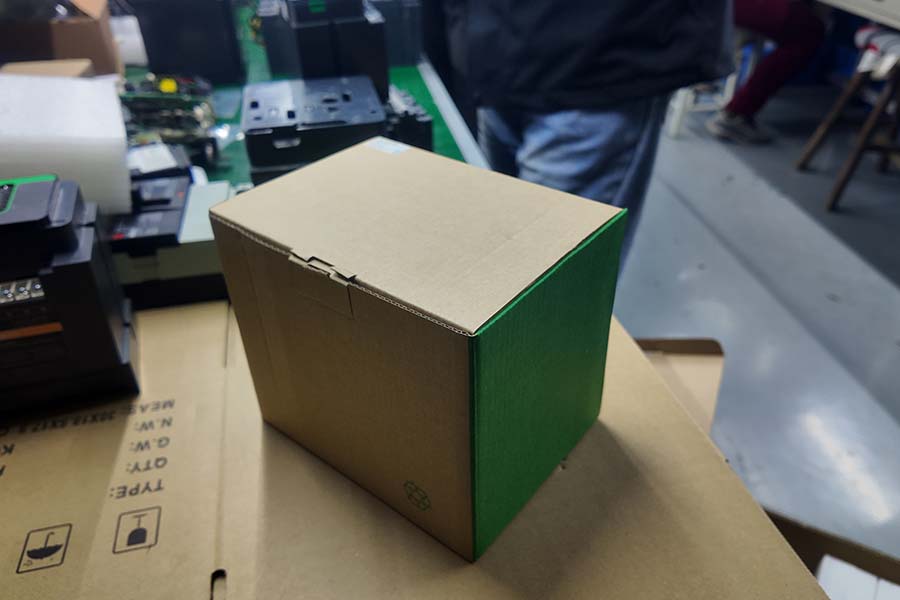

ولضمان سلامة النقل، يتم تصدير منتجاتنا الكهربائية في صناديق خشبية معززة. وتخضع الصناديق للمعالجة الحرارية وتحمل علامة ISPM-15، مما يتيح التخليص الجمركي السريع. يسهل تصميم القاعدة المرتفعة تشغيل الرافعة الشوكية، بينما يضمن التثبيت الداخلي الممتص للصدمات وصول المنتجات سليمة. جميع الصناديق الخارجية تحمل علامات واضحة وتتوافق مع المعايير اللوجستية الدولية.
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Application Scenario Footage
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| رقم الصنف. | NSX100-250 | NSX400-630 | |
| عدد الأقطاب | 3P، 4P | ||
| التحكم | يدوي | مع مقبض دوار مباشر أو ممتد | |
| اتصالات | ثابت | اتصالات أمامية | |
| ثابت | مكون إضافي | اتصالات أمامية/rear connections | |
| الخصائص الكهربائية (وفقًا لـ IEC60947 وEN60947-2) | |||
| المعدل الحالي | في(أ) | 16،25،32،40،50،63،80،100،125،160،200،250 | 400،500،630 |
| جهد العزل المقدر | واجهة المستخدم(V) | 800 | |
| تحمل الجهد النبضي المقدر | أويمب(كيلو فولت) | 8 | |
| الجهد التشغيلي المقدر | يو (V) | تيار متردد 50/60 هرتز، 690 | |
| فئة الاستخدام | أ | ||
| كسر مستويات القدرة | ف、ن、ح | ||
| قدرة الكسر (كيلو أمبير جذر متوسط التربيع) تيار متردد 50/60 هرتز 380/415 فولت | ايكو | 36، 50، 70 | |
| قدرة قطع الخدمة (كيلو أمبير جذر متوسط التربيع) تيار متردد 50/60 هرتز 380/415 فولت | اي سي اس | 36، 50، 70 | |
| أداء التشغيل | ميكانيكي | 20000 | 10000 |
| كهربائي | 10000 | 5000 | |
| حماية | TMD، ميكرولوجي | ||
| مساعدات الإشارة والتحكم | |||
| أuxiliary switch | |||
| ملف تحويلة MX | ■ | ||
| ملف الجهد المنخفض MN | ■ | ||
| نموذج | ام تي اي زد سي-100 | ام تي اي زد سي-125 | ام تي اي زد سي-250 | ام تي اي زد سي-400 | ام تي اي زد سي-630 | |
| شل الحالي | إنم(أ) | 100 أمبير | 125أ | 250 أمبير | 400 أمبير | 630أ |
| الجهد العامل المقدر | يو (ف) | أC415/550V | ||||
| الجهد العازل المقدر | Ui(v) | 690 فولت | ||||
| تحمل الجهد النبضي المقدر | أويمب(كيلو فولت) | 6 كيلو فولت | ||||
| عدد الأقطاب | 2P / 3P/4P | 3P | 2P / 3P/4P | 3P / 4P | 3P / 4P | |
| الحد المقدر لقدرة قطع الدائرة القصيرة Icu (kA) o-co | 415 فولت | 30-100 / 7.5-100 | 10-100 | 36-85 / 18-85 | 36-70 | 36-70 |
| 550 فولت | 10-20 / 2.5-20 | 5-20 | 10-25 / 5-25 | 36-50 | 36-50 | |
| قدرة قطع الدائرة القصيرة المقدرة للتشغيل Ics (kA) | 110-400 فولت | 50% وحدة العناية المركزة/25-50% وحدة العناية المركزة | 50% وحدة العناية المركزة | 50% وحدة العناية المركزة / 50%ICU | 100%(220-415 فولت) | 100%(220-415 فولت) |
| 415-550 فولت | 25% وحدة العناية المركزة/25-50% وحدة العناية المركزة | 50% وحدة العناية المركزة | 50% وحدة العناية المركزة / 50%ICU | 50%(440 فولت) | 50%(440 فولت) | |
| متانة | ميكانيكي | 13000 | 13000 | 10000 | 10000 | 10000 |
| كهربائي | 4000 | 4000 | 5000 | 4000 | 3000 | |
