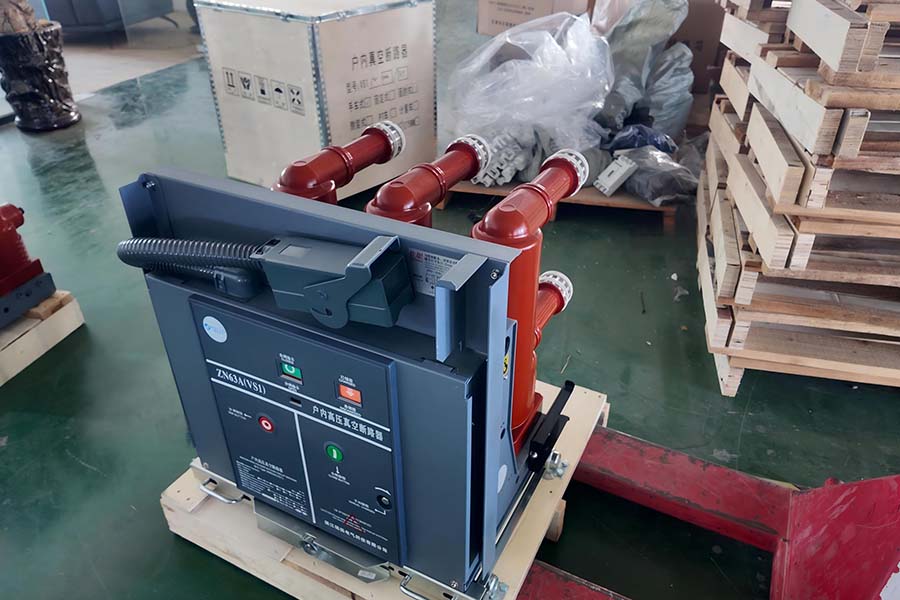

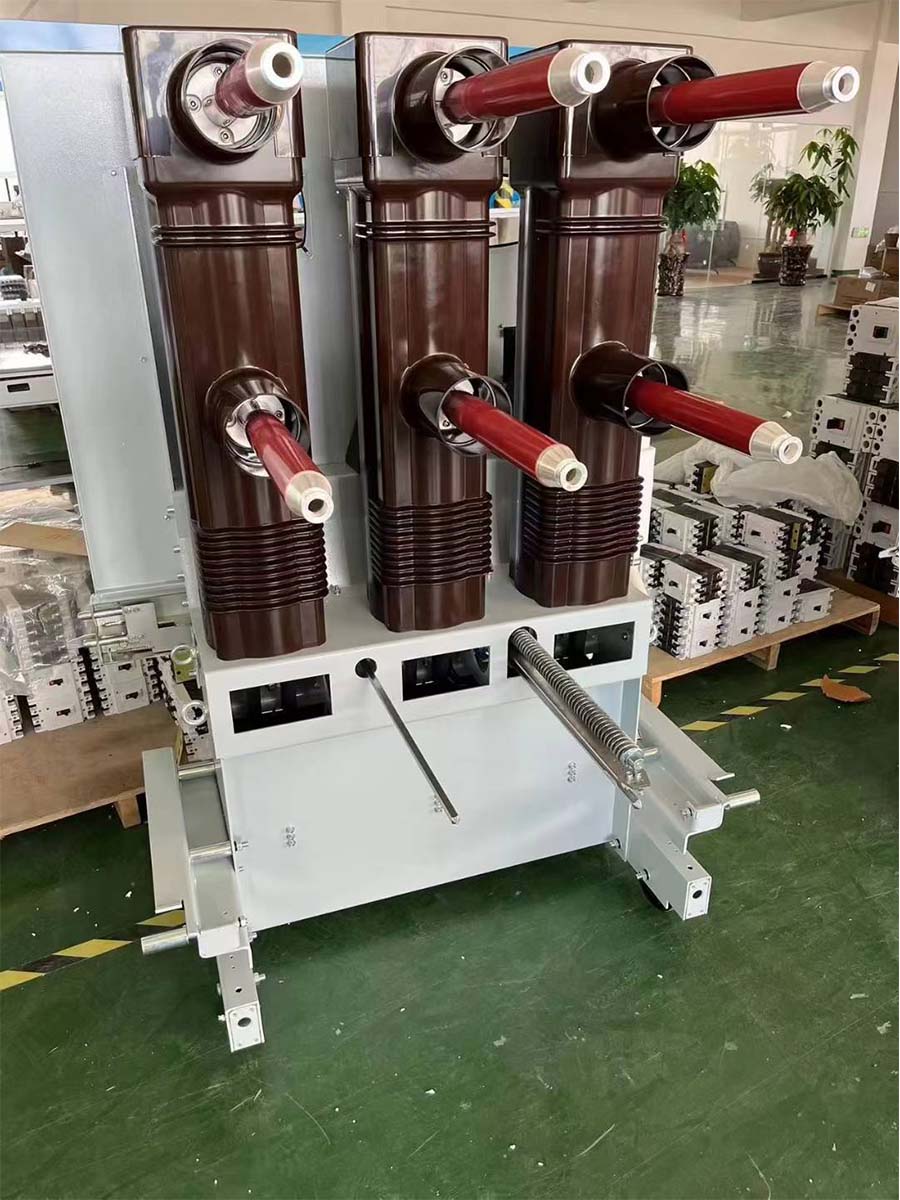

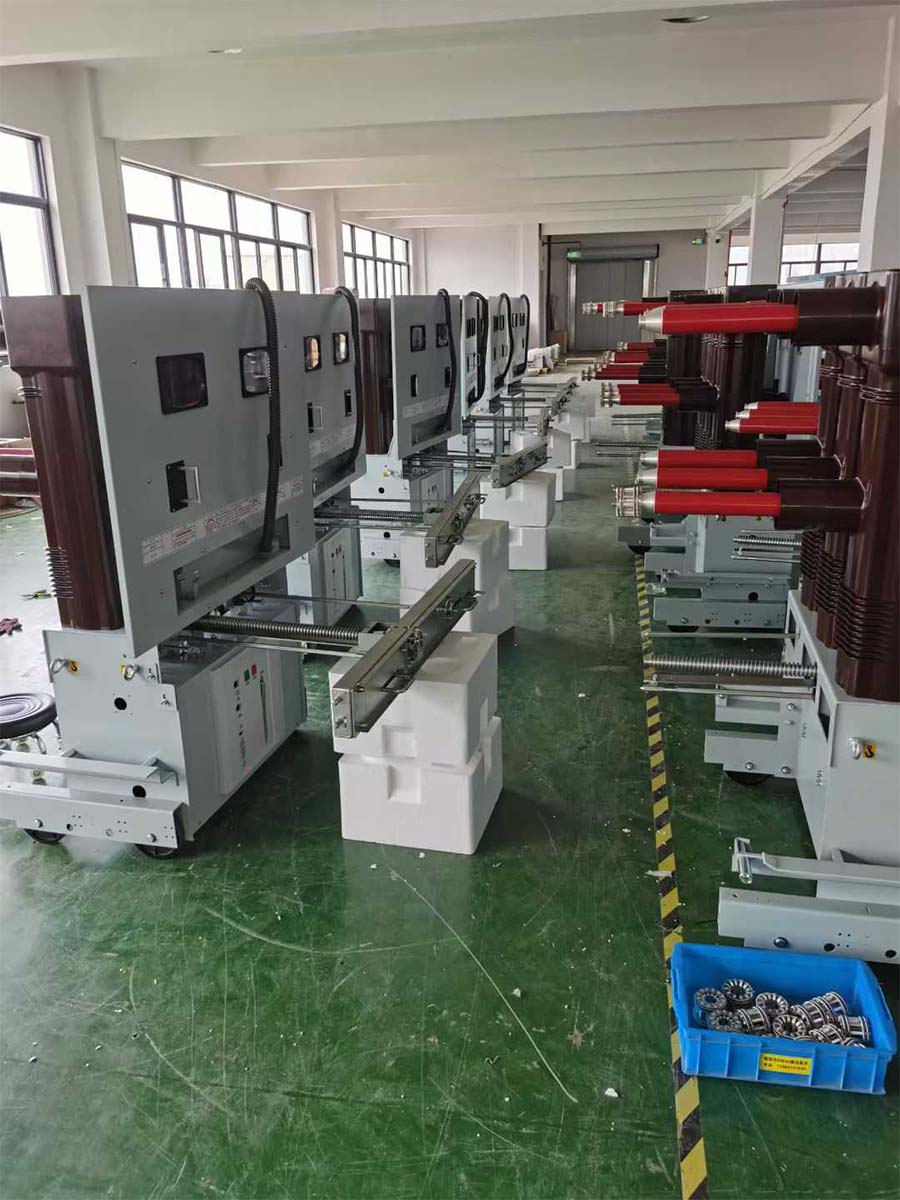

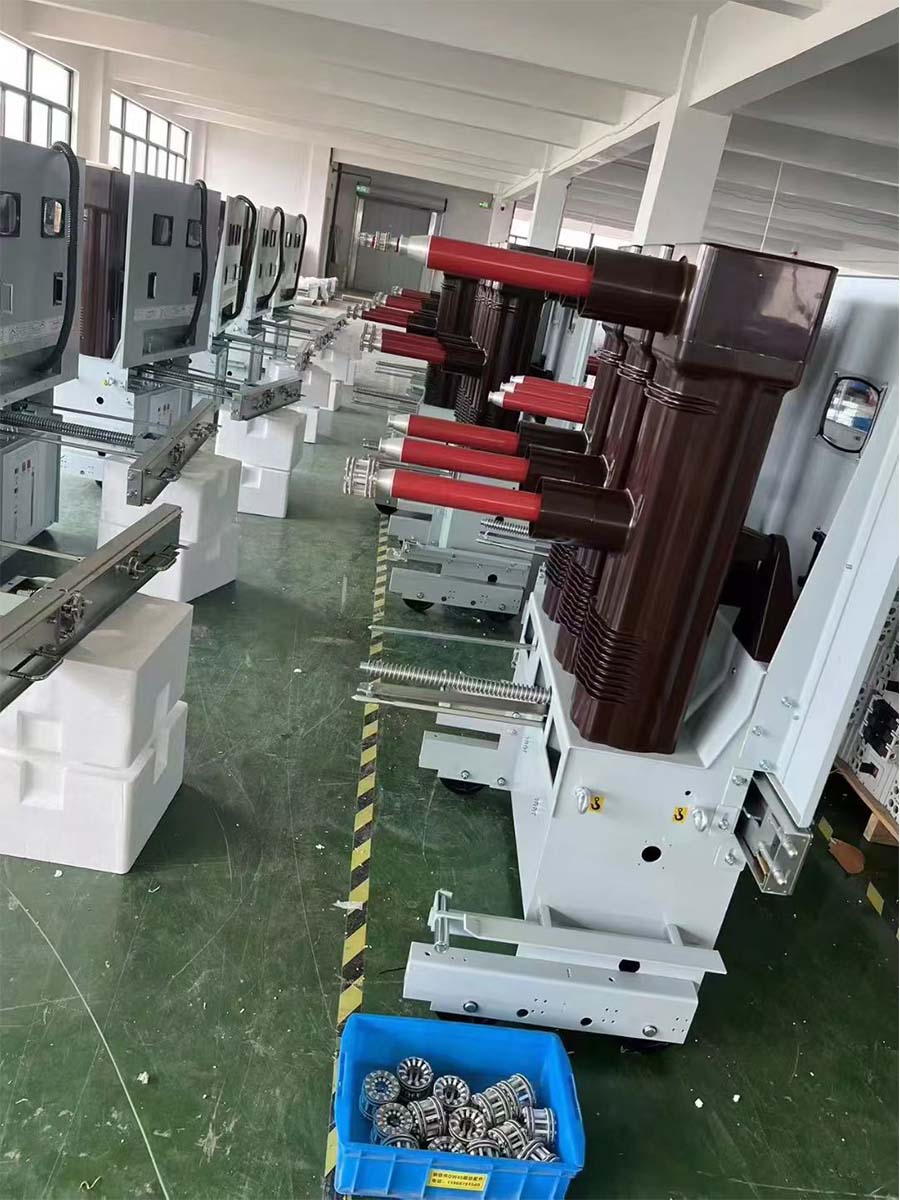

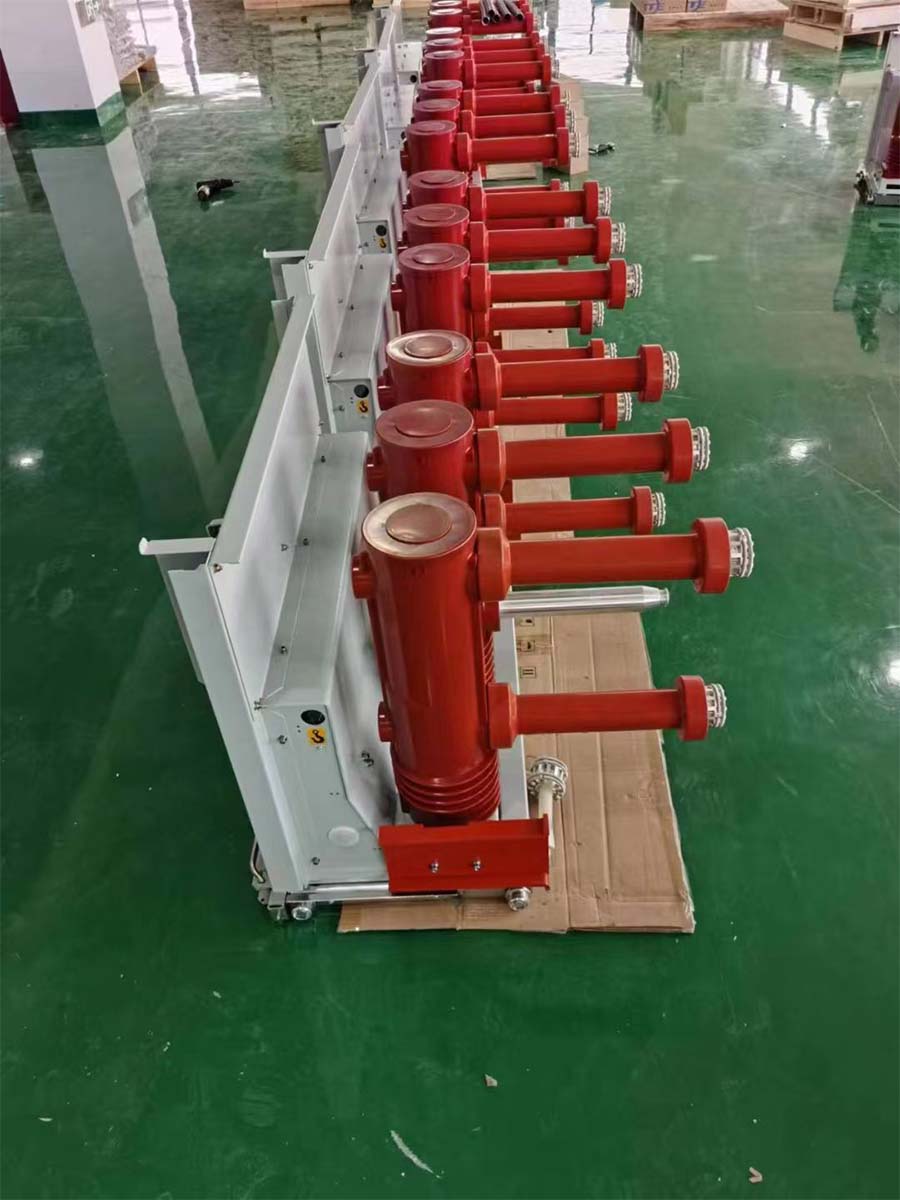

قاطع دائرة فراغ داخلي متوسط الجهد MTHVX 12 كيلو فولت، 630 أمبير–1250 أمبير

الوصف:

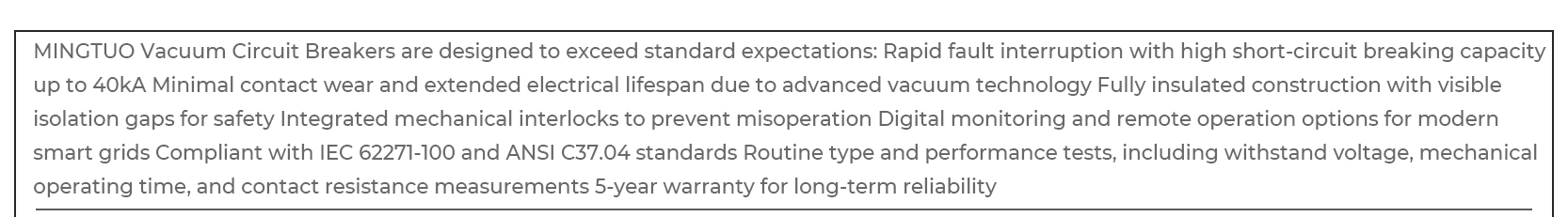

تم تصميم قاطع دائرة الفراغ الداخلي MINGTUO 12kV (VCB) خصيصًا لتطبيقات المفاتيح الكهربائية ذات الجهد المتوسط، مما يوفر حماية وتحكمًا عالي الأداء لأنظمة الطاقة الصناعية والتجارية والبنية التحتية. تم تصنيف هذا القاطع عند 1250 أمبير، وهو مناسب للتركيب الثابت والسحب، مما يوفر قدرة قوية على مقاطعة الأخطاء، وعمر تشغيلي طويل، وميزات أمان متقدمة. يضمن تصميمه المدمج والمعياري التشغيل الموثوق به مع تبسيط إجراءات الصيانة والتركيب.

يوفر قاطع الدائرة الفراغية الداخلي متوسط الجهد هذا حلاً كاملاً لتوزيع الطاقة بشكل آمن وموثوق وفعال. إن تركيبها المرن وتقنية انقطاع الفراغ المتقدمة وعمر الخدمة الطويل وميزات الحماية الشاملة تجعلها مناسبة لمجموعة واسعة من تطبيقات البنية التحتية الصناعية والتجارية والحرجة.

التطبيقات:

تعد MINGTUO VCBs مكونات أساسية في الأنظمة الكهربائية ذات الجهد المتوسط، حيث توفر التحكم والحماية عبر مجموعة متنوعة من السيناريوهات

توليد الطاقة:

حماية المولدات والتحكم في الإنتاج في محطات الطاقة الحرارية والمائية

التكامل مع أنظمة الطاقة الشمسية وطاقة الرياح

توزيع الطاقة المساعدة لمعدات المصنع

شبكات النقل والتوزيع:

حماية مغذيات المحطات الفرعية ومحولات التوزيع

الوحدة الرئيسية الحلقية وتطبيقات المفاتيح الكهربائية الداخلية

عزل الأعطال في توزيع الطاقة الحضرية والصناعية

الأنظمة الصناعية:

حماية المحركات ذات السعة العالية في مصانع الصلب والتصنيع

حماية المحولات والمقومات في المنشآت الكيميائية

توزيع الطاقة تحت الأرض والسطحية في عمليات التعدين

البنية التحتية والخدمات العامة:

أنظمة إمداد الطاقة للسكك الحديدية والمترو

حماية الطاقة الاحتياطية للمطار والمستشفى ومركز البيانات

توزيع الطاقة الكهربائية في المناطق الصناعية والمباني التجارية

البيئات القاسية أو الخاصة:

الأنظمة الكهربائية للمنصات البحرية

عمليات التعدين الصحراوي والمنشآت المناخية القاسية

محطات فرعية عالية الارتفاع تتطلب قواطع قوية وموثوقة

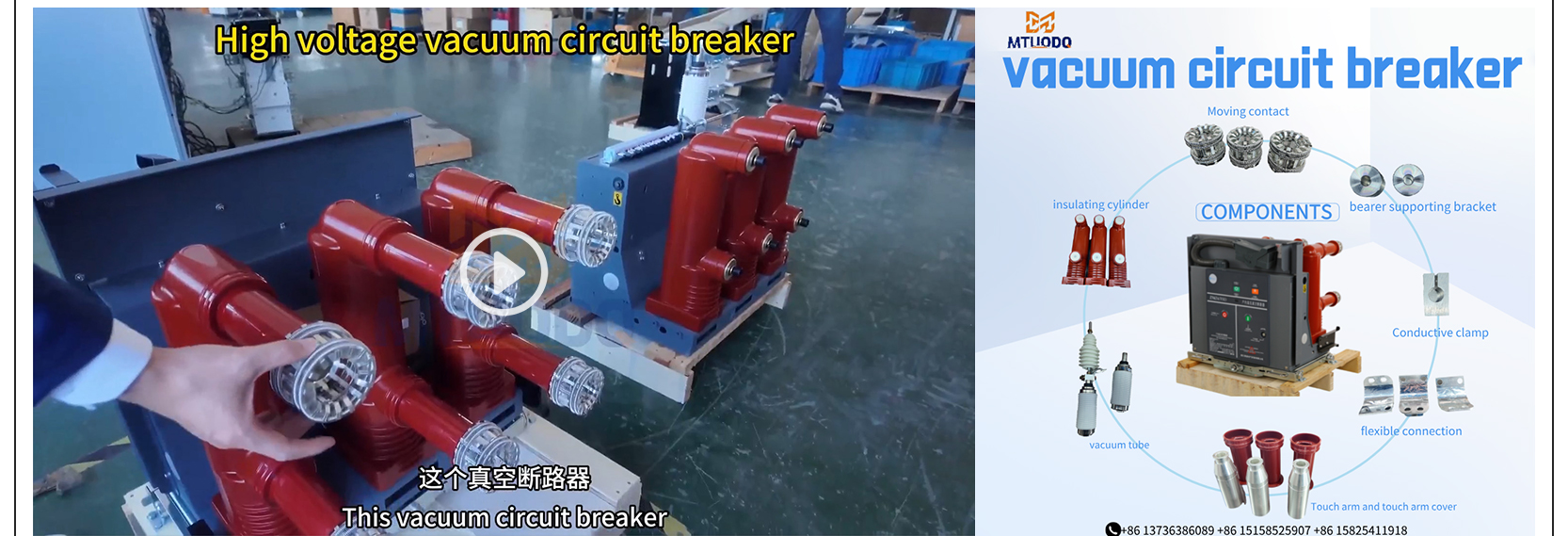

قاطع دائرة فراغي عالي الجهد
قاطع دائرة كهربائية داخلي متوسط الجهد VS1

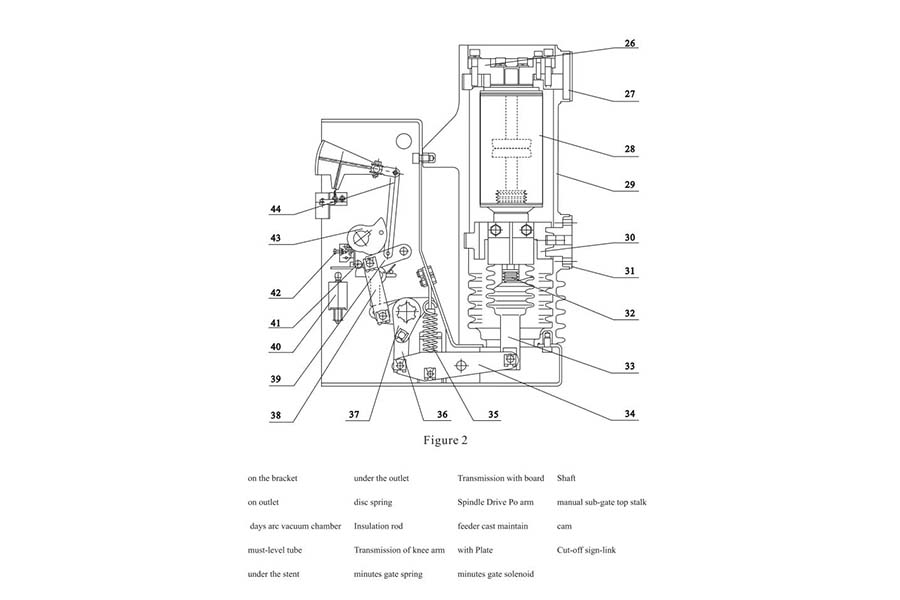

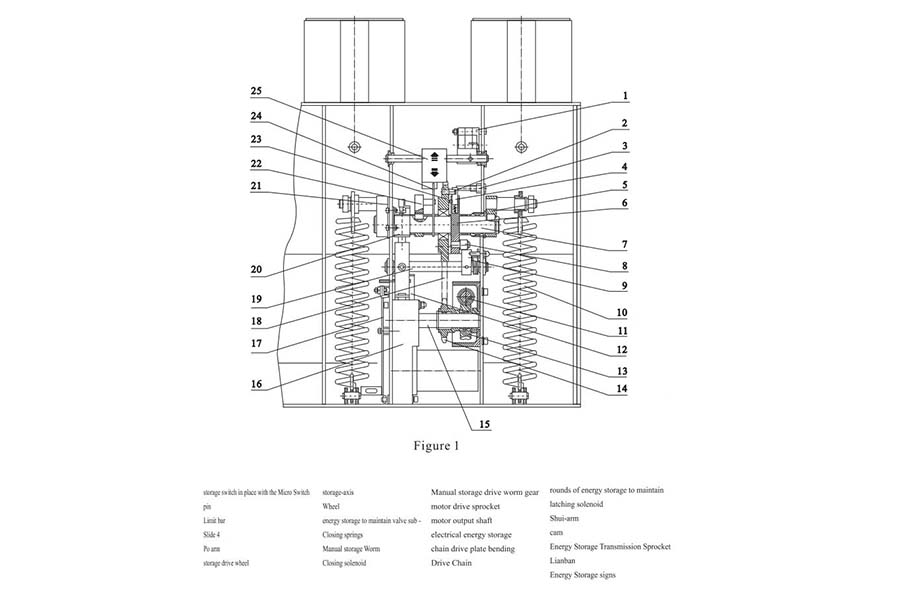

تركيبة VCB

في ظل التشغيل العادي، تظل نقاط الاتصال الرئيسية للقاطع مغلقة، مما يسمح بتدفق التيار دون انقطاع. أثناء أحداث التحميل الزائد أو ماس كهربائى، يتم تنشيط آلية الرحلة الحرارية أو المغناطيسية. تضمن آلية الزنبرك فصل الاتصال السريع، مما يؤدي إلى توليد قوس كهربائي يتم التحكم فيه. يتم توجيه هذا القوس على الفور إلى قاطع الفراغ، حيث يتم تبريده وتقسيمه وإطفائه. تعمل هذه العملية على عزل القسم المعيب، وحماية المعدات الموجودة في المصب، ومنع حدوث أي ضرر للنظام بأكمله. والنتيجة هي إزالة الأخطاء بسرعة، والتشغيل الآمن، والحد الأدنى من متطلبات الصيانة.

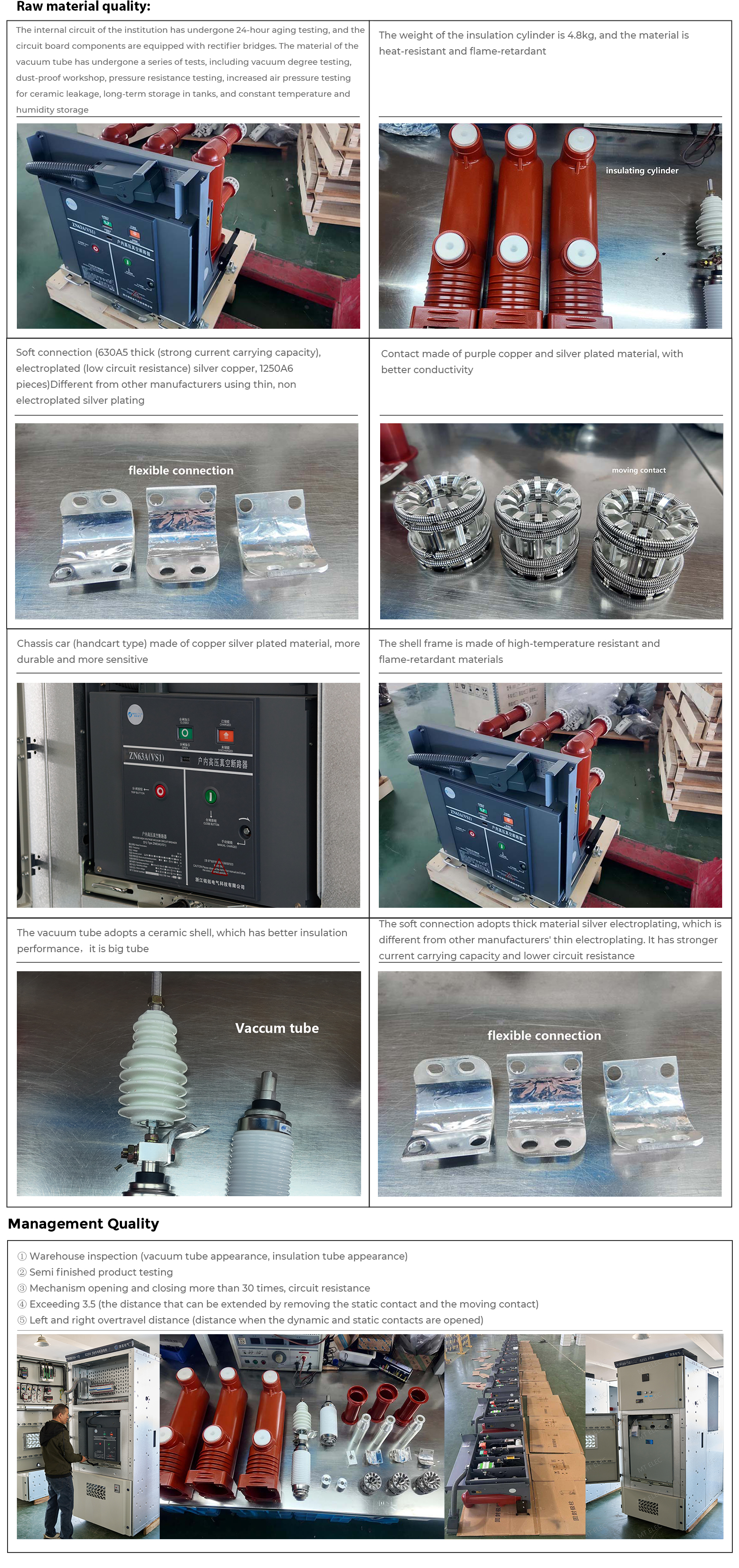

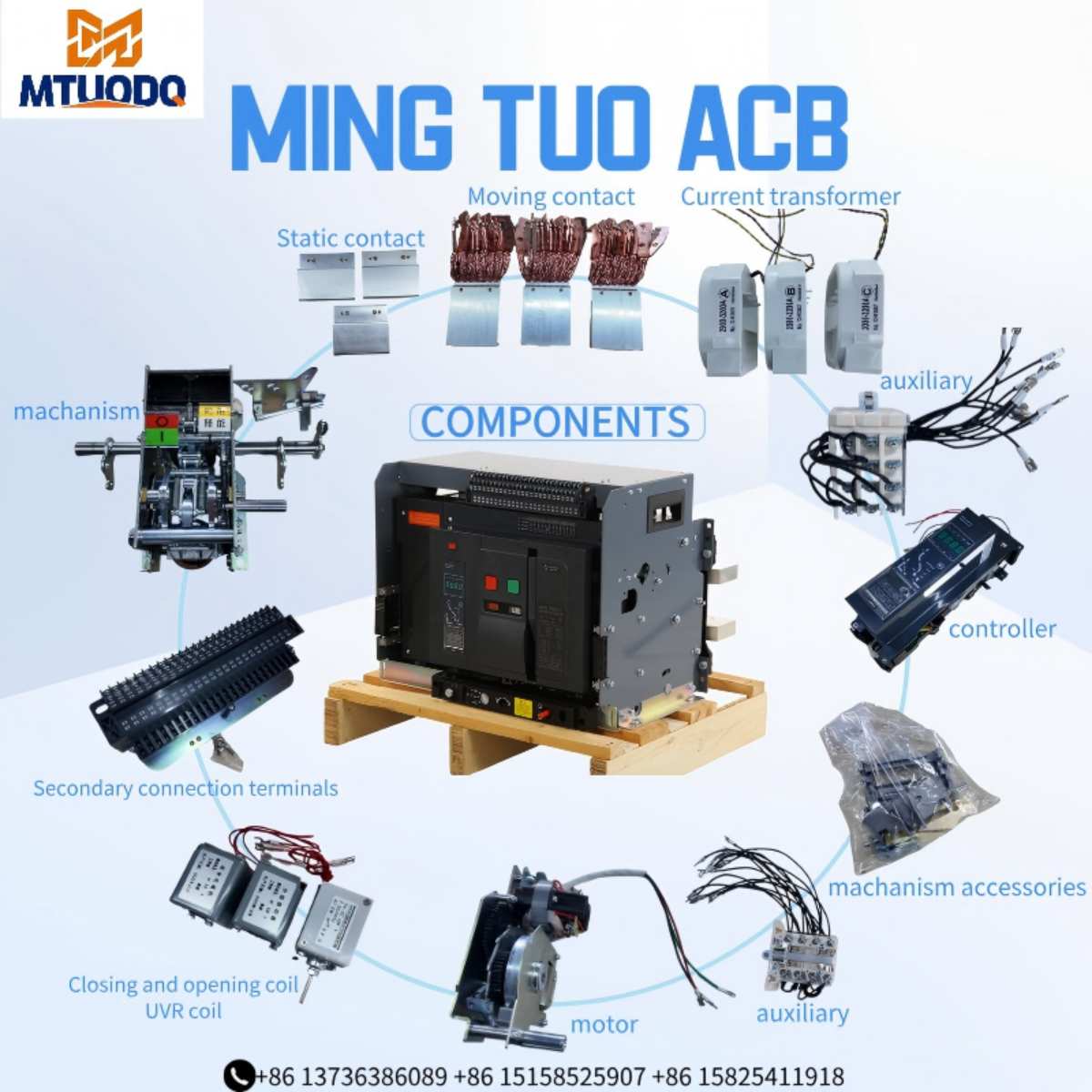

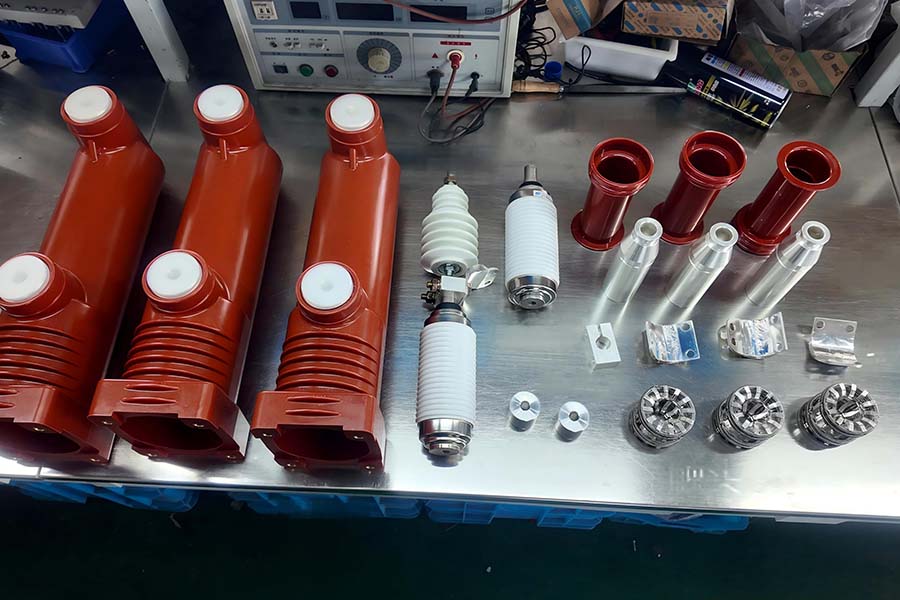

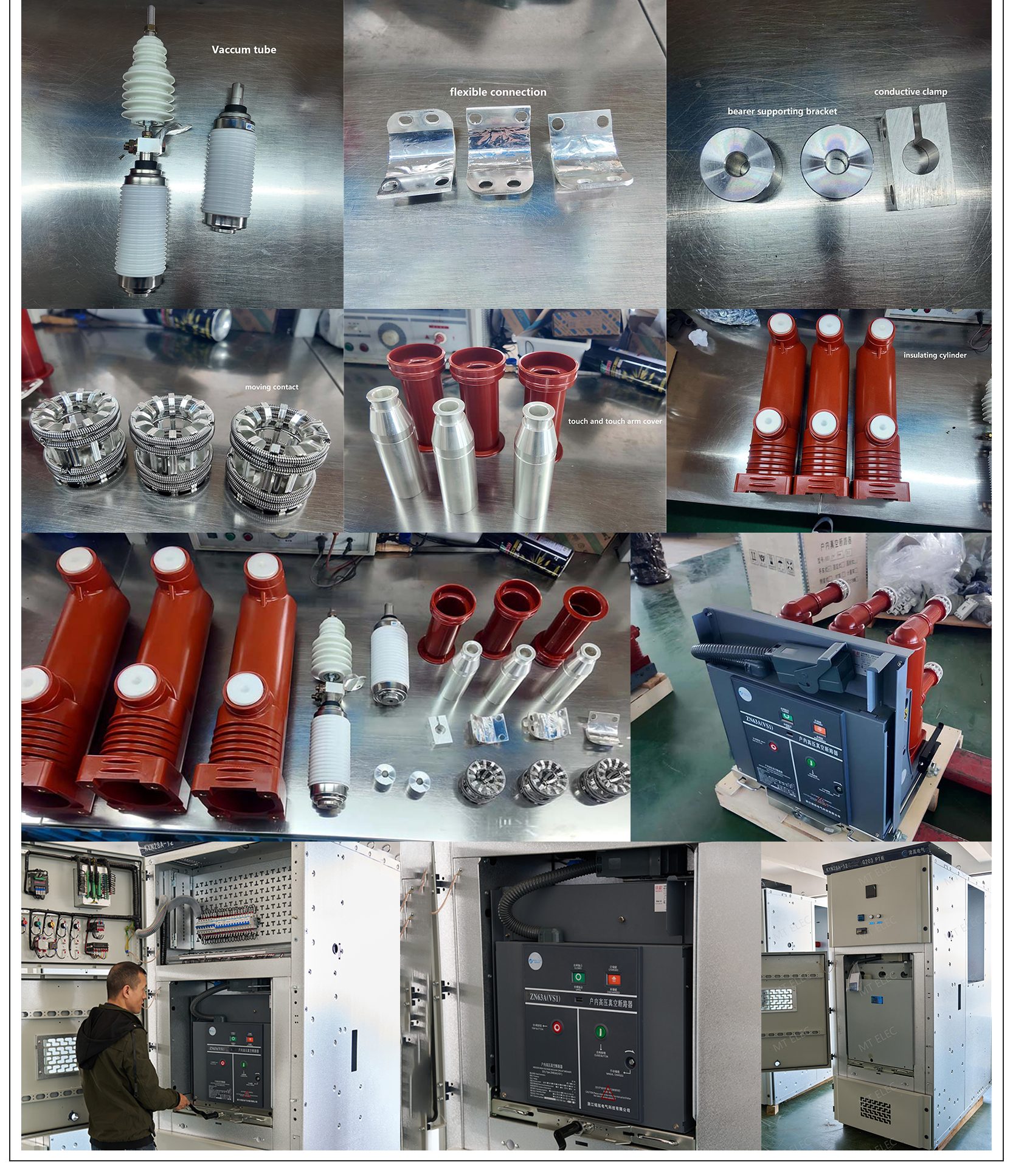

ملحقات المنتج

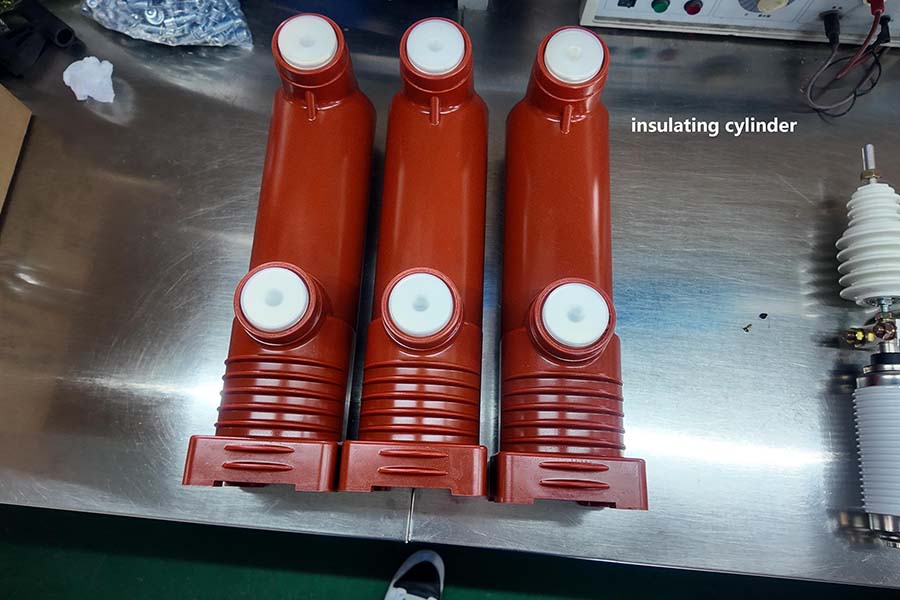

أسطوانة عازلة
المنتج الرئيسي

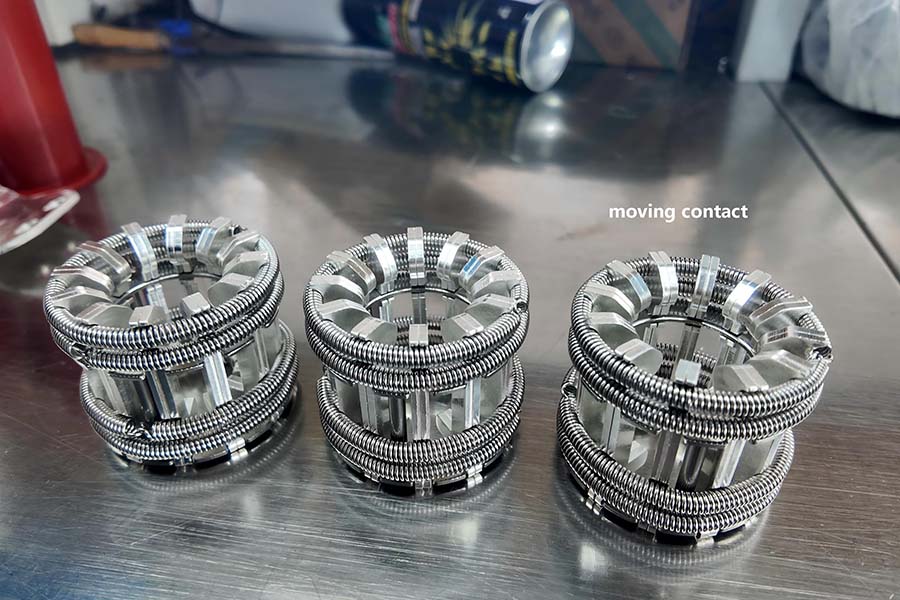

نقل جهة الاتصال

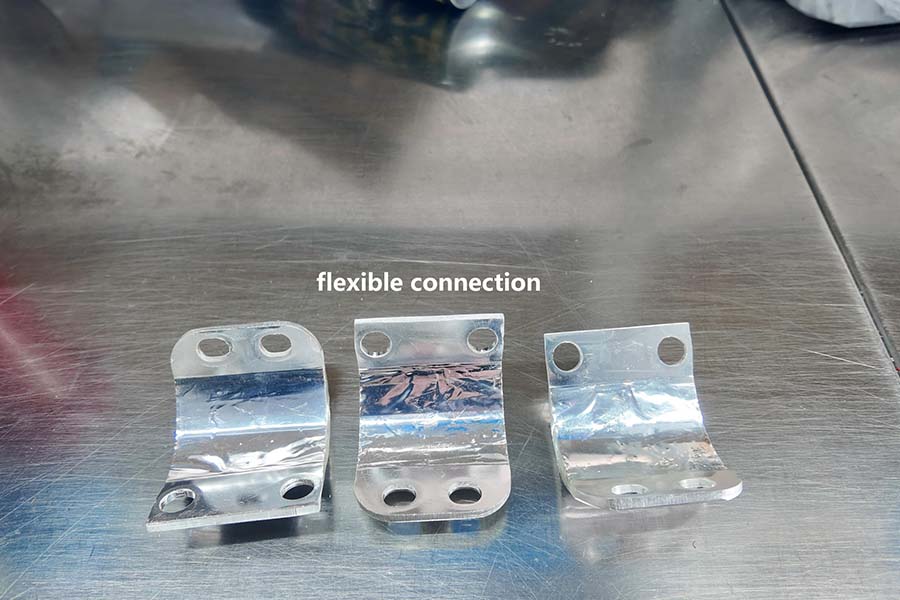

اتصال مرن

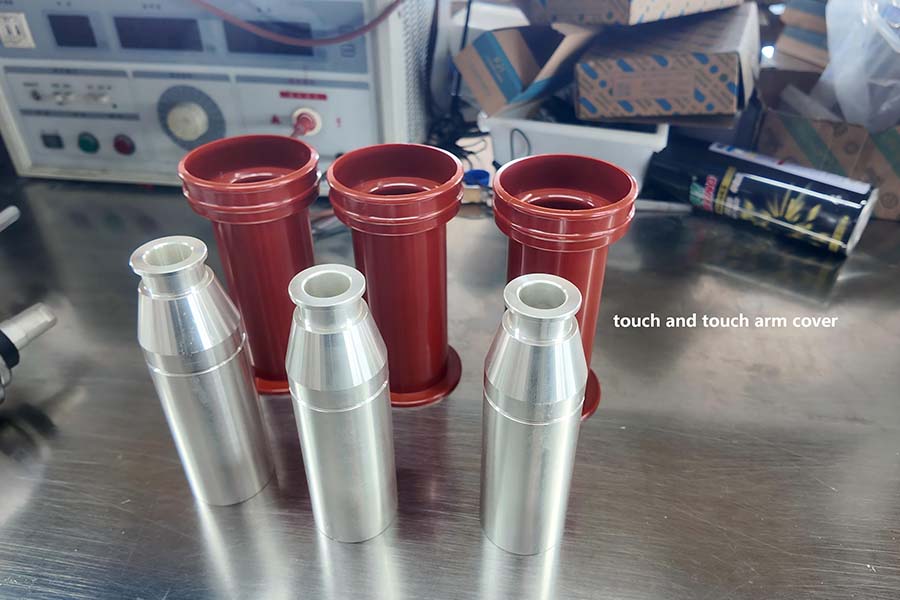

غطاء ذراع يعمل باللمس

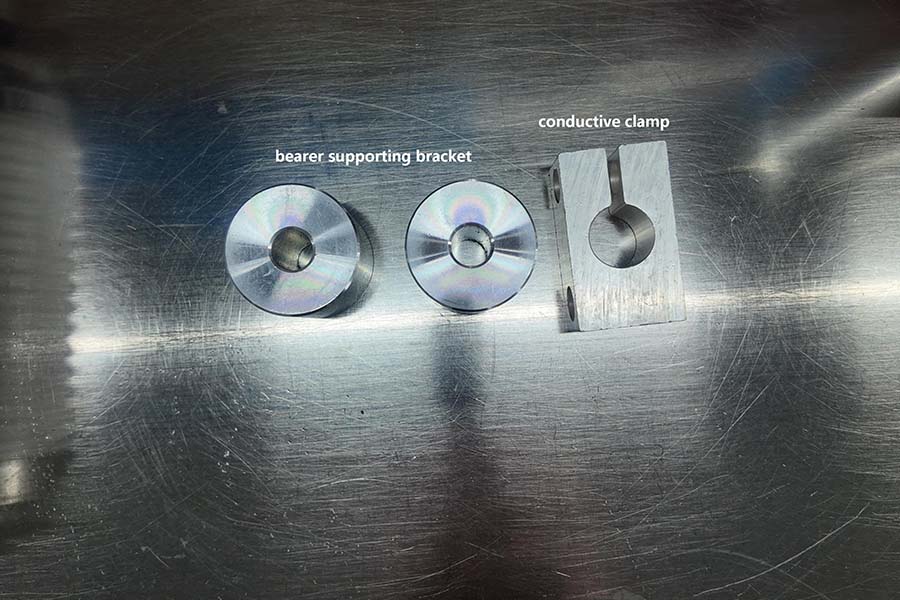

دعامة حاملة
أسطوانة عازلة

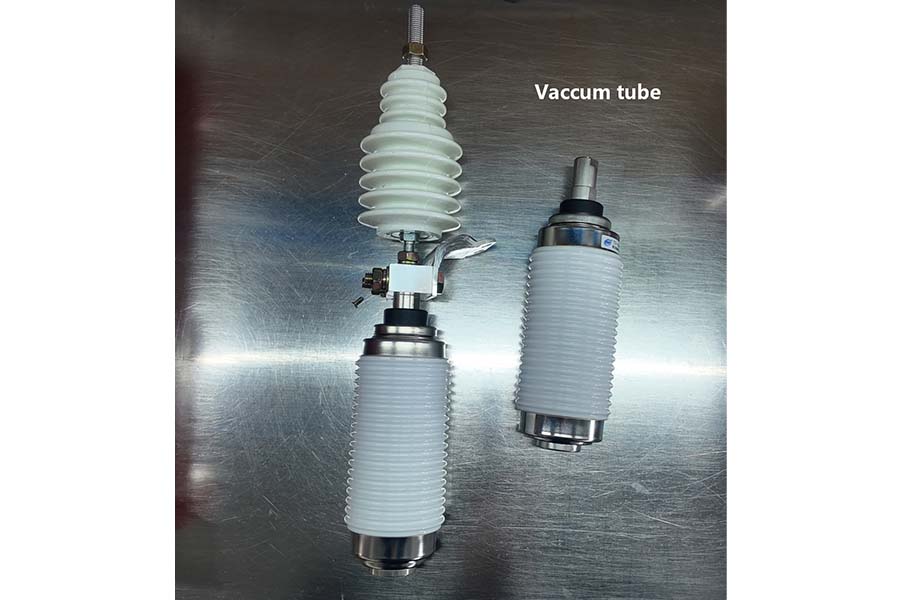

أنبوب مفرغ

اختبار تحمل الجهد

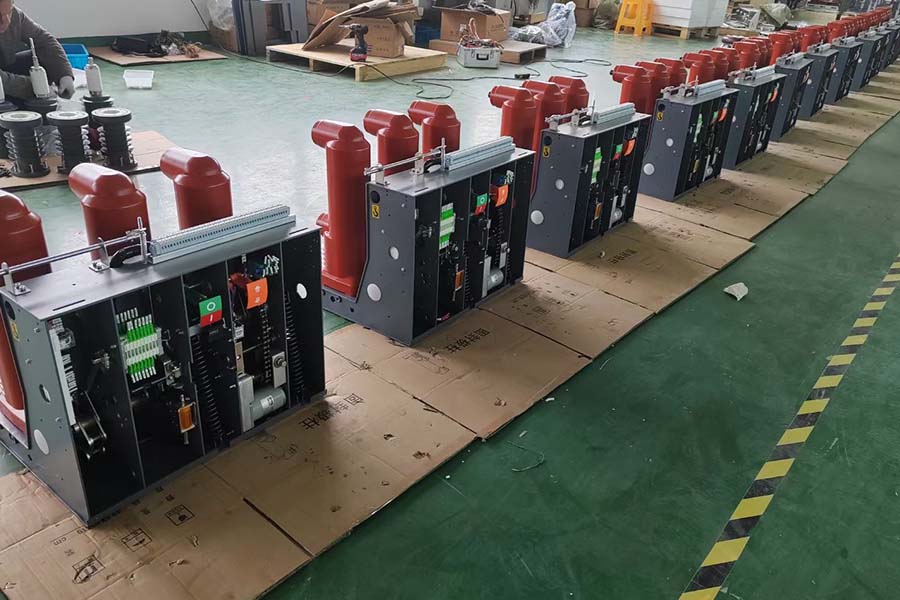

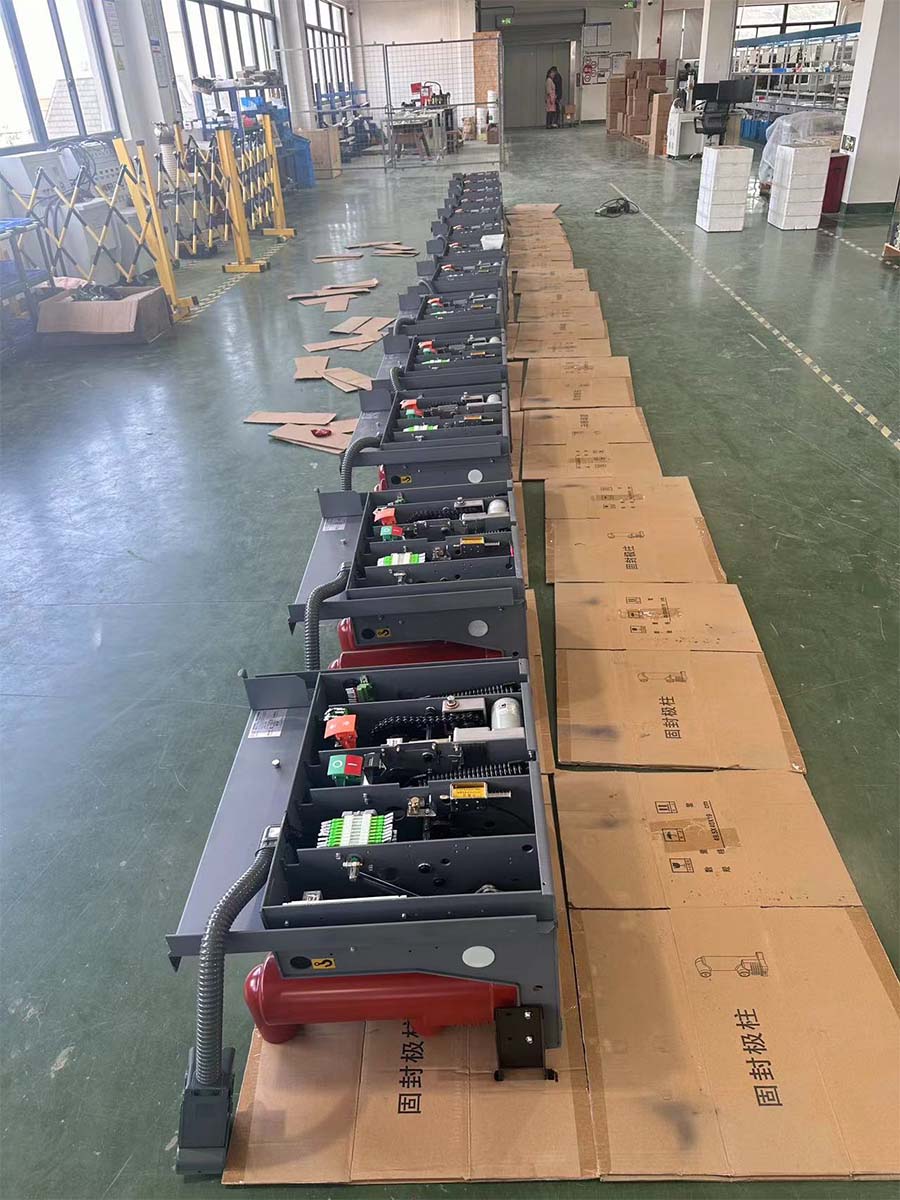

تصحيح أخطاء المنتج
تصحيح أخطاء المنتج
تصحيح أخطاء المنتج
تصحيح أخطاء المنتج
اختبار تحمل الجهد
اختبار الخصائص الميكانيكية
قاطع دائرة فراغي عالي الجهد
قاطع دائرة كهربائية داخلي متوسط الجهد VS1
تركيبة VCB

ولضمان سلامة النقل، يتم تصدير منتجاتنا الكهربائية في صناديق خشبية معززة. وتخضع الصناديق للمعالجة الحرارية وتحمل علامة ISPM-15، مما يتيح التخليص الجمركي السريع. يسهل تصميم القاعدة المرتفعة تشغيل الرافعة الشوكية، بينما يضمن التثبيت الداخلي الممتص للصدمات وصول المنتجات سليمة. جميع الصناديق الخارجية تحمل علامات واضحة وتتوافق مع المعايير اللوجستية الدولية.

مفاتيح الجهد العالي والمنخفض (ACB، MCCB، VCB)

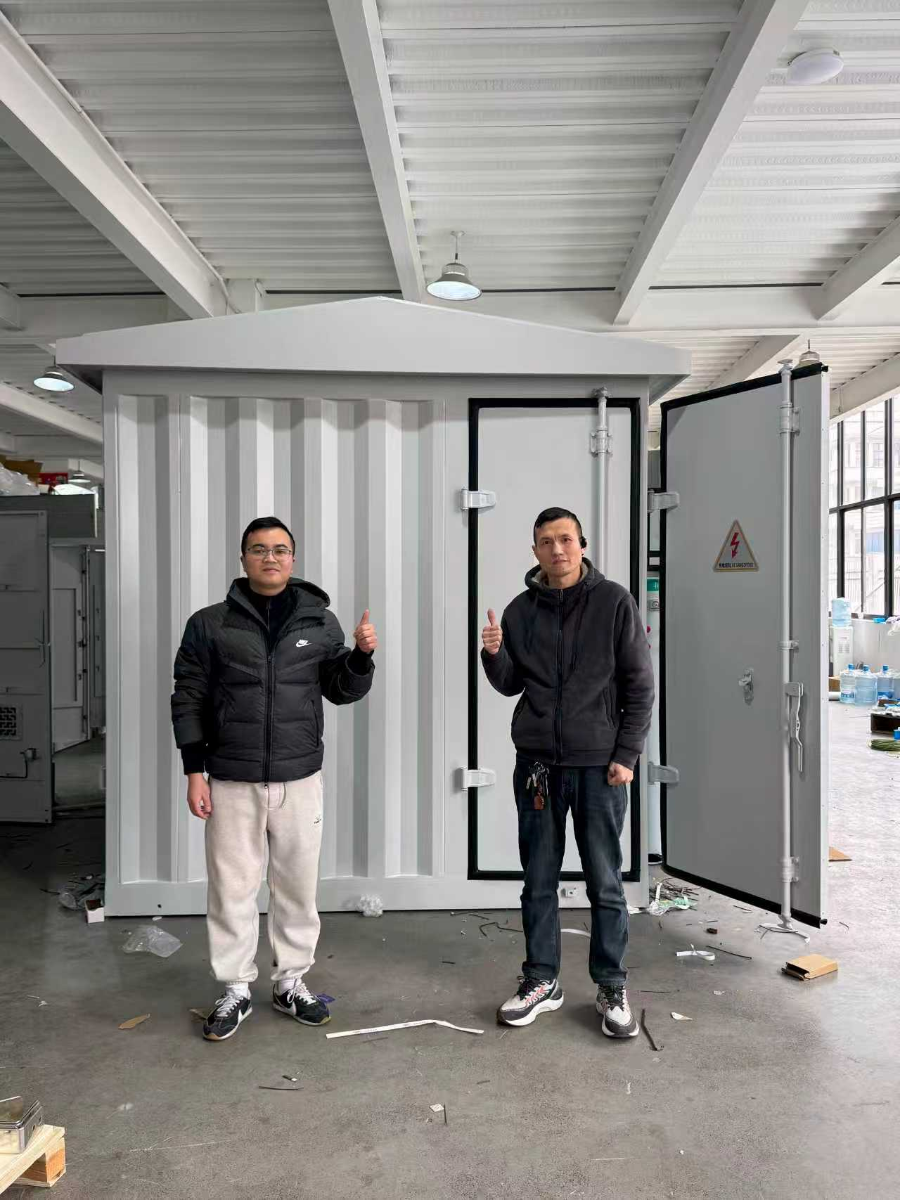

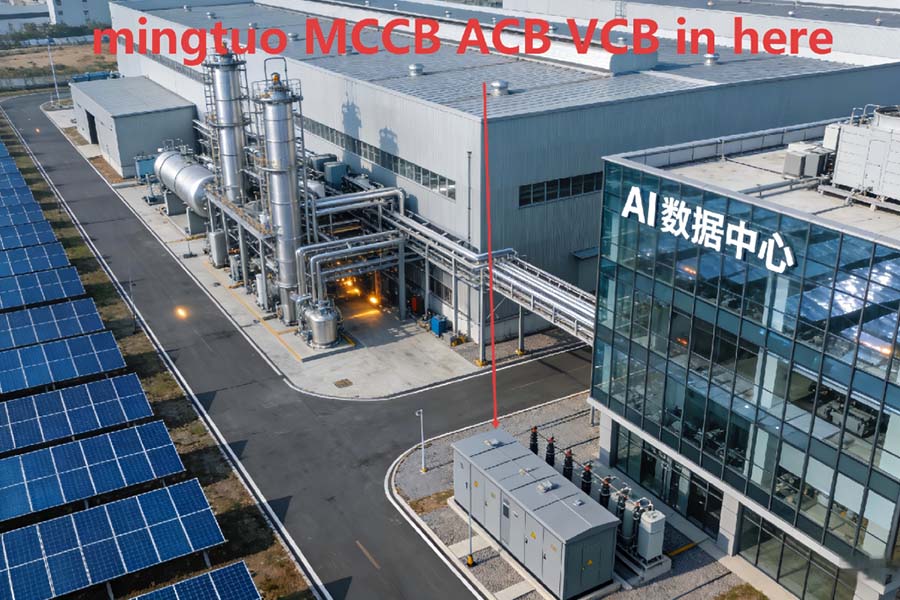

محطة فرعية من نوع الصندوق مزودة بقواطع الدائرة الكهربائية الفراغية (VCB) وقواطع الدائرة الكهربائية المصغرة (MCCB) وقواطع الدائرة الكهربائية الهوائية (ACB).
تم بنجاح تزويد خزائن الجهد العالي والمنخفض بالطاقة

تم نقل الطاقة بنجاح

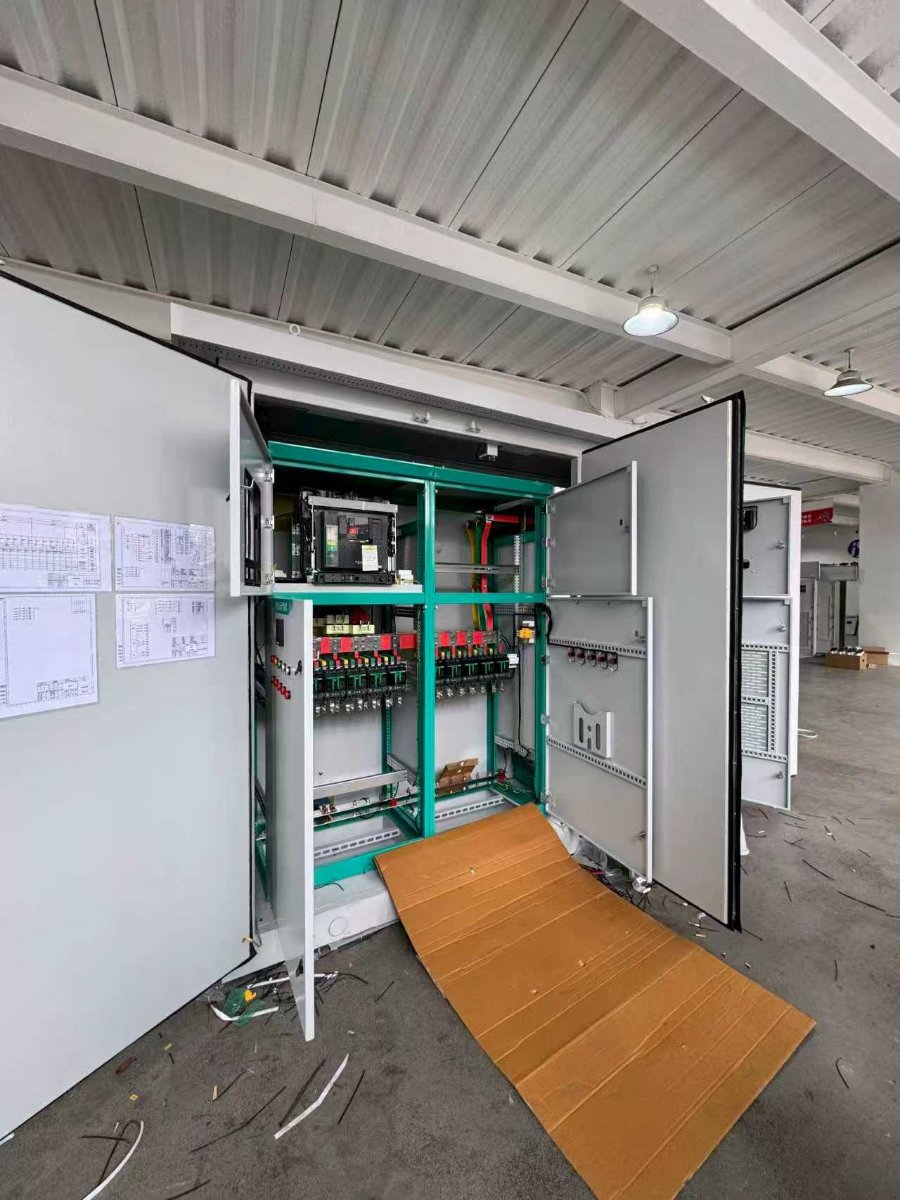

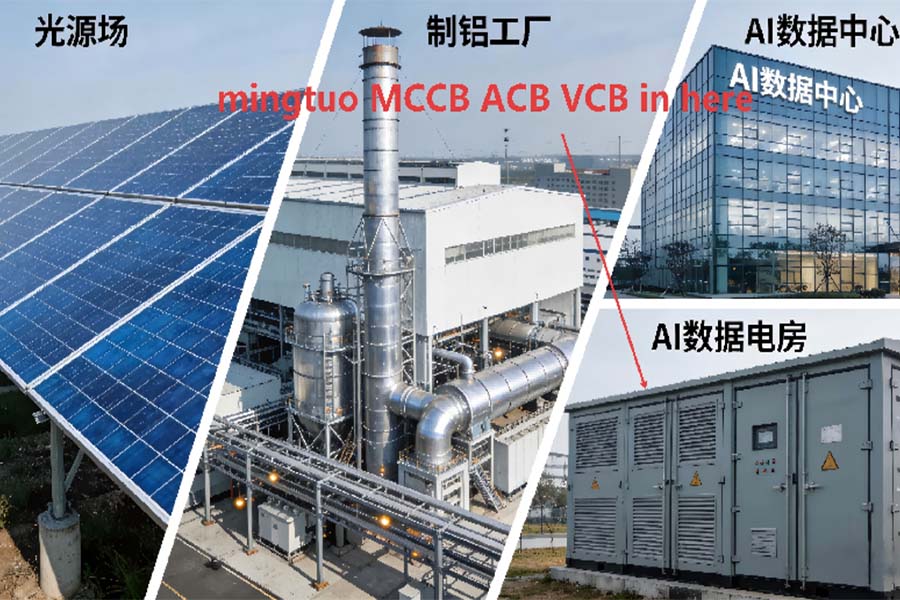

خزانة متصلة بشبكة الطاقة الشمسية الكهروضوئية باستخدام قاطع الدائرة الهوائية (ACB) وقاطع الدائرة المصبوب (MCCB).

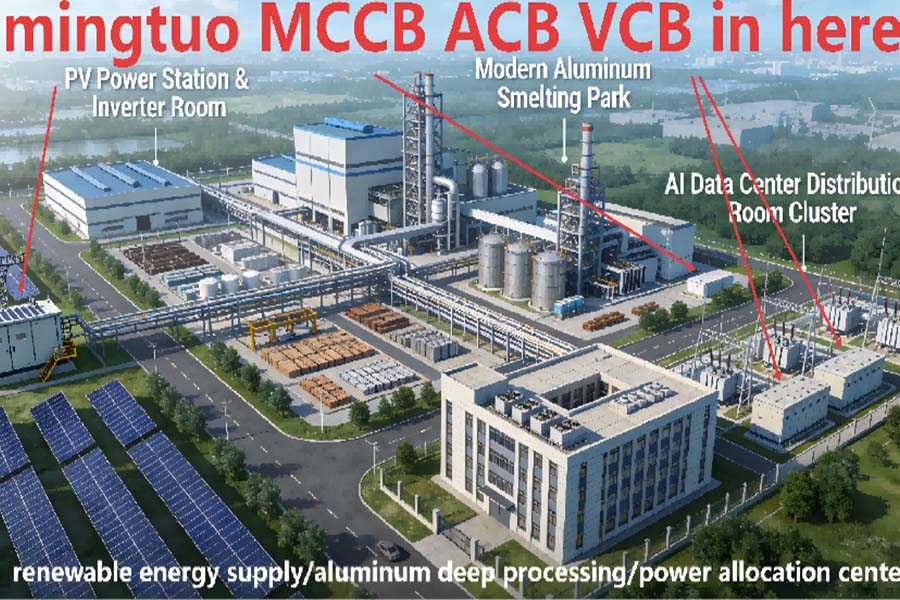

محطة فرعية من نوع الصندوق، قاطع دائرة التيار المتردد، قاطع دائرة الجهد، قاطع دائرة مصغر
Box-typesubstation ACB VCB MCCB
محطة فرعية من نوع الصندوق، قاطع دائرة التيار المتردد، قاطع دائرة الجهد، قاطع دائرة مصغر
محطة فرعية من نوع الصندوق، قاطع دائرة التيار المتردد، قاطع دائرة الجهد، قاطع دائرة مصغر
خزانة متصلة بشبكة الطاقة الشمسية الكهروضوئية باستخدام قاطع الدائرة الهوائية (ACB) وقاطع الدائرة المصبوب (MCCB).
تم نقل الطاقة بنجاح
تم نقل الطاقة بنجاح
خزانة متصلة بشبكة الطاقة الشمسية الكهروضوئية باستخدام قاطع الدائرة الهوائية (ACB) وقاطع الدائرة المصبوب (MCCB).

لا	عنصر	وحدات	قيمة العد
1	الجهد المقدر	-	12 24 35
2	الجهد المقدر (short-term frequency tolerance 1min)	كيلو فولت	42
3	الجهد المقدر tolerance lightning shocks peak	-	75
4	التردد المقدر	هرتز	50
5	المعدل الحالي	أ	630、1250
			630、1250、1600、2000、2500、3150
			1250、1600、2000、2500、3150、4000
6	تيار الدائرة المفتوحة القصيرة المقدر	كا	20/25、31.5、40
7	الجهد المقدر short tolerance	كا	20/25、31.5、40
8	مدة قصيرة مصنفة	س	4
9	المعدل الحالي peak tolerance	كا	50/63、80、100
10	إغلاق تيار الدائرة القصيرة المقدر	كا	50/63、80、100
11	التسامح مع جهد التردد للدائرة الثانوية 1 دقيقة)	الخامس	2000
12	مكثف أحادي الظهر المقدر يضبط تيار الدائرة المفتوحة	أ	630/400 (40 كيلو أمبير 800/400)
13	المكثف المقدر يضبط التيارات القريبة	كا	12.5 (تردد لا يزيد عن 1000 هرتز)
14	زمن الكبح (الجهد المقدر)	م	≤50
15	وقت التغذية (الجهد المقدر)	م	≤100
16	الحياة الميكانيكية	-	20000
17	المعدل الحالي open circuit times (life)	التبديل	20000
18	الدائرة المفتوحة لتيار الدائرة القصيرة المقدرة	-	50(40 كيلو أمبير≤30)
19	يسمح الاتصال الديناميكي والثابت بسمك التآكل	مم	3
20	وحدة تغذية جهد التشغيل المقدرة	-	-
21	الجهد المقدر break-brake operations	الخامس	أC110/220 DC110/220
22	الجهد المقدر لمحرك التخزين	-	-
23	تصنيف قوة محرك التخزين	و	70
24	وقت التخزين	س	≤10
25	مسافة فتح جهة الاتصال	مم	11 ± 1
26	رحلة رائعة	-	3.5 ± 0.5
27	إغلاق وقت ارتداد جهة الاتصال	م	≤240(أ≤3)
28	نقاط ثلاثية المراحل، تغلق في مراحل مختلفة من الحياة الجنسية	-	≤2
29	أverage gate speed (contact separation-6mm)	م/ث	0.9–1.2
30	أverage closing speed (6mm-contact closure)	م/ث	0.5–0.8
31	مقاومة الدائرة الكهربائية الرائدة	μΩ	≤50(630أ)、≤45(1250أ) ≤35(1600–2000A)、≤250(2400)
32	ضغط اتصال وحدة تغذية التلامس	ن	2000±200(2000A)、2400±200(25kA) 3100±200(31.5 كيلو أمبير)、4250±250(40 كيلو أمبير)
33	تسلسل التشغيل المقدر	-	النقاط - 0.3 ثانية - والنقاط 180 ثانية - و -
