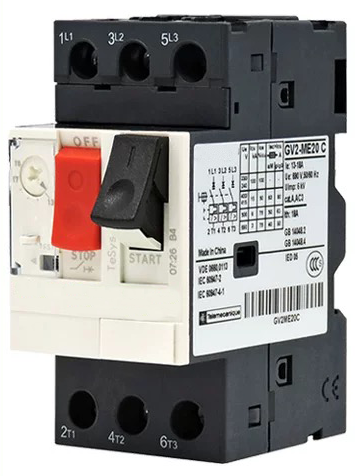

حماية المحرك GV2 MCCB

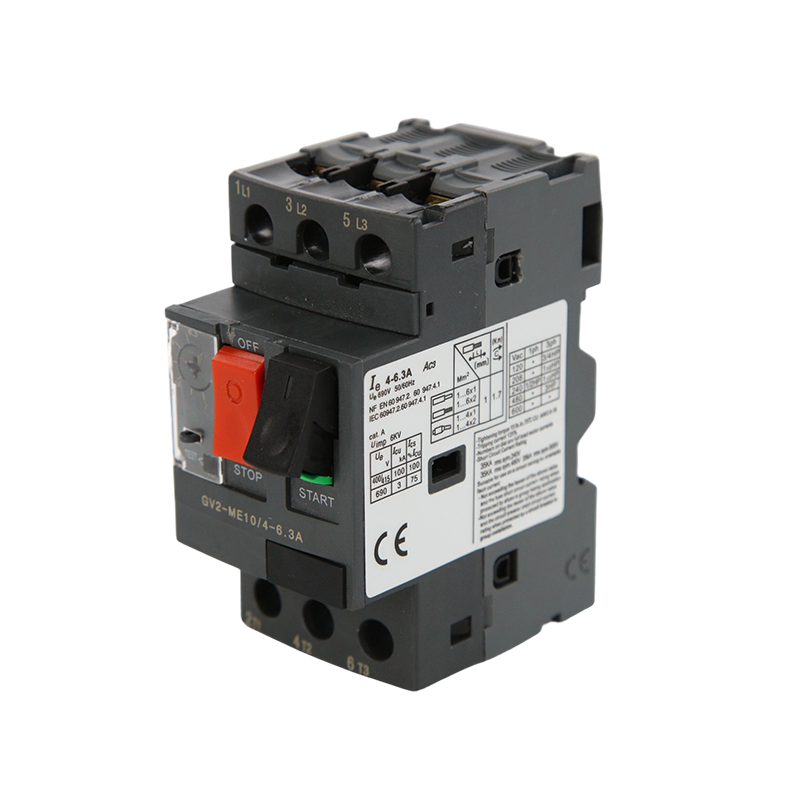

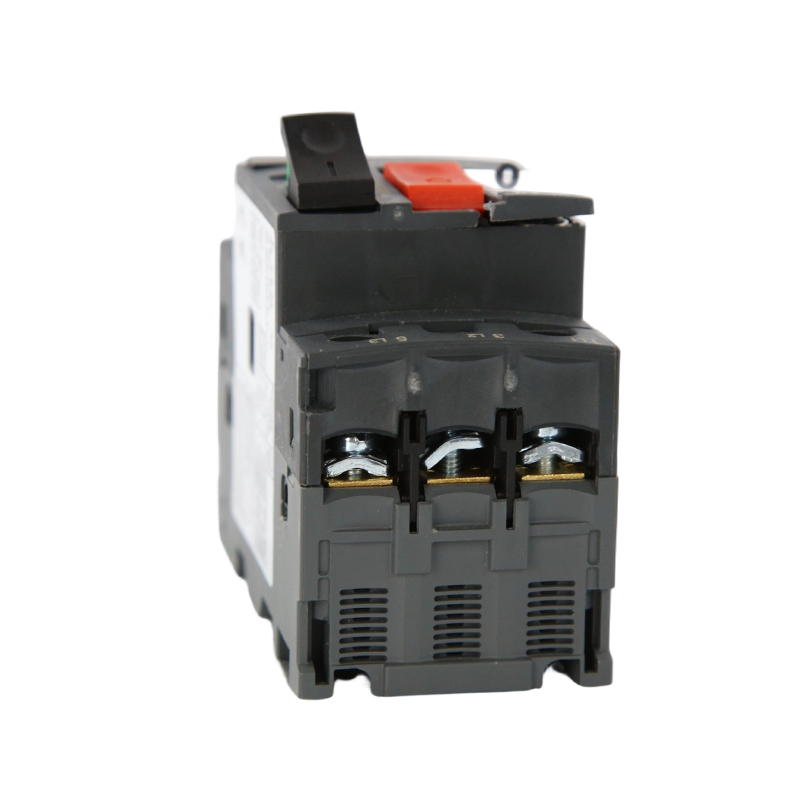

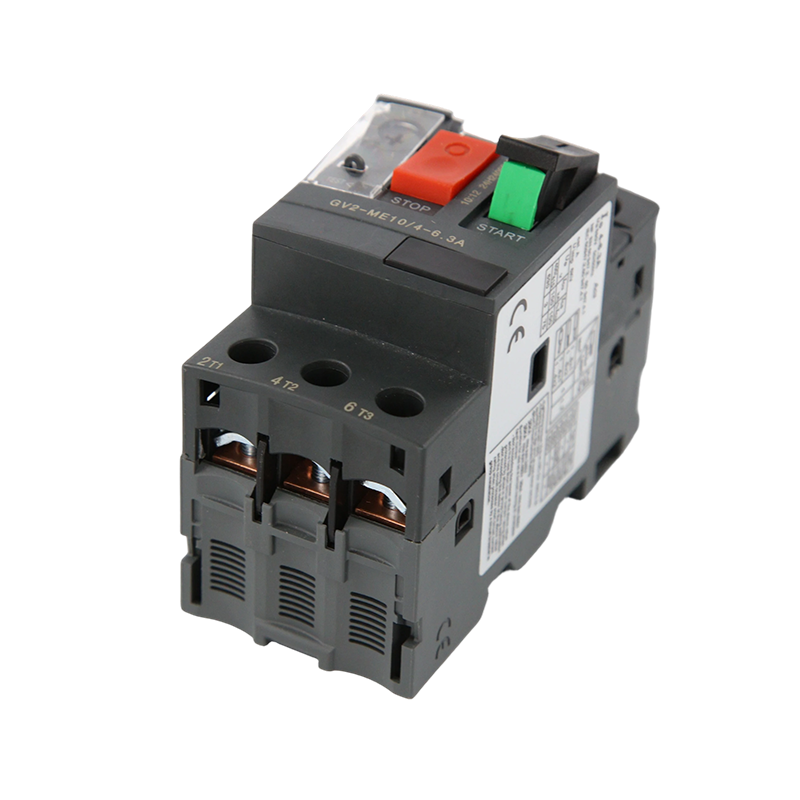

بيت / منتجات / قواطع الدائرة المصبوبة / حماية المحرك GV2 MCCB / مجموعة حماية المحرك MT-GV2: MCCB ومرحل الحمل الزائد الحراري للمحركات 0.1–32A
التطبيقات:
مبدأ العمل:
يحتوي قاطع دائرة المحرك على وظيفة حماية من الحمل الزائد والدائرة القصيرة. يتم تحقيق التحميل الزائد عن طريق تسخين وثني الشريط ثنائي المعدن، وتعثر آلية التعثر العلوية، وتحقيق حماية الخط. بالمقارنة مع قواطع الدائرة المصبوبة المغناطيسية الحرارية، فهي تتمتع بدقة أعلى وتيار أصغر وحماية أكثر دقة. حماية عملية للمحرك. يتم تحقيق حماية الدائرة القصيرة عن طريق توليد قوة لورنتز المغناطيسية من خلال ملف، ويتم تشغيل القلب الحديدي بواسطة القوة المغناطيسية لتشغيل آلية التعثر، التي تفتح قاطع الدائرة، وتفصل الدائرة، وتحمي المحرك. يتم استخدامه عمومًا للحماية من التيار العالي أثناء بدء تشغيل المحرك.
ملحقات المنتج

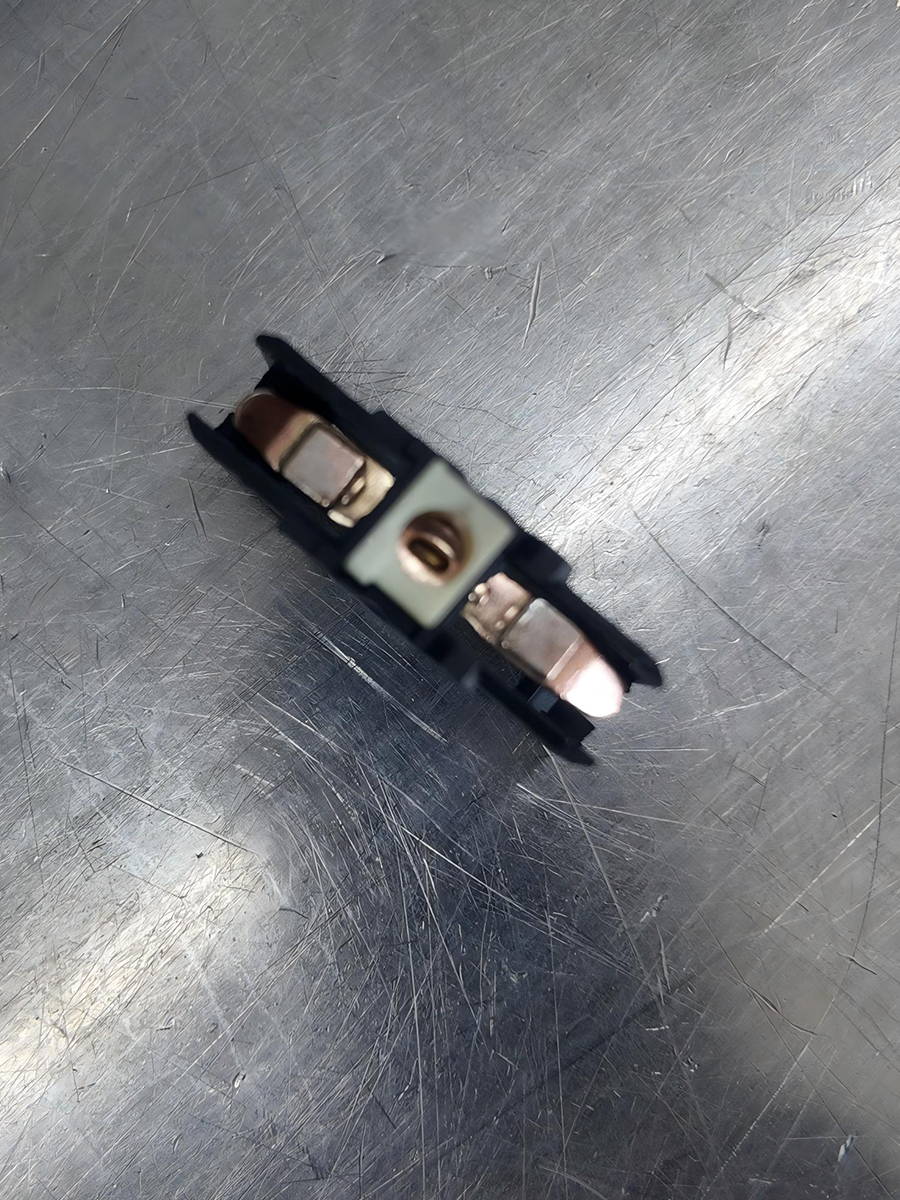

نقل جهة الاتصال

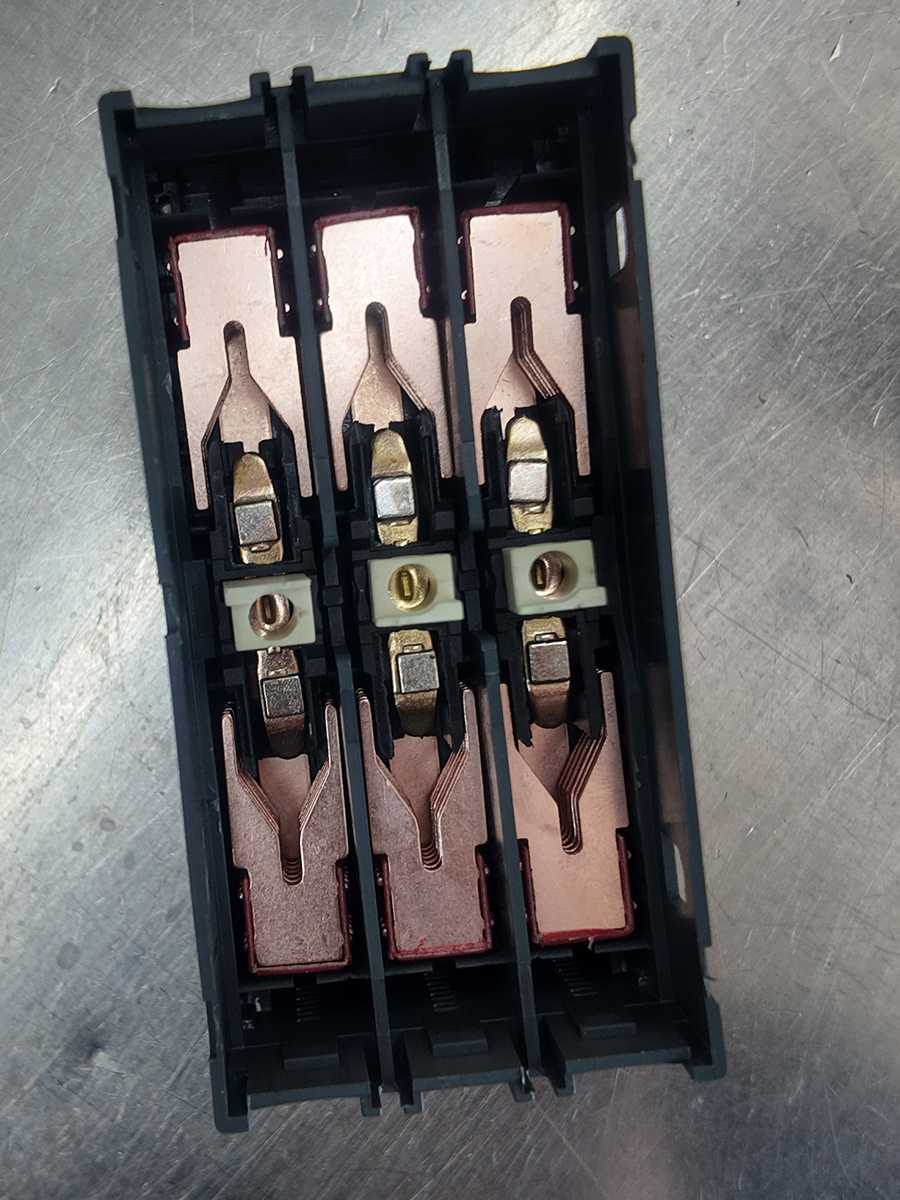

غرفة إطفاء القوس الكهربائي

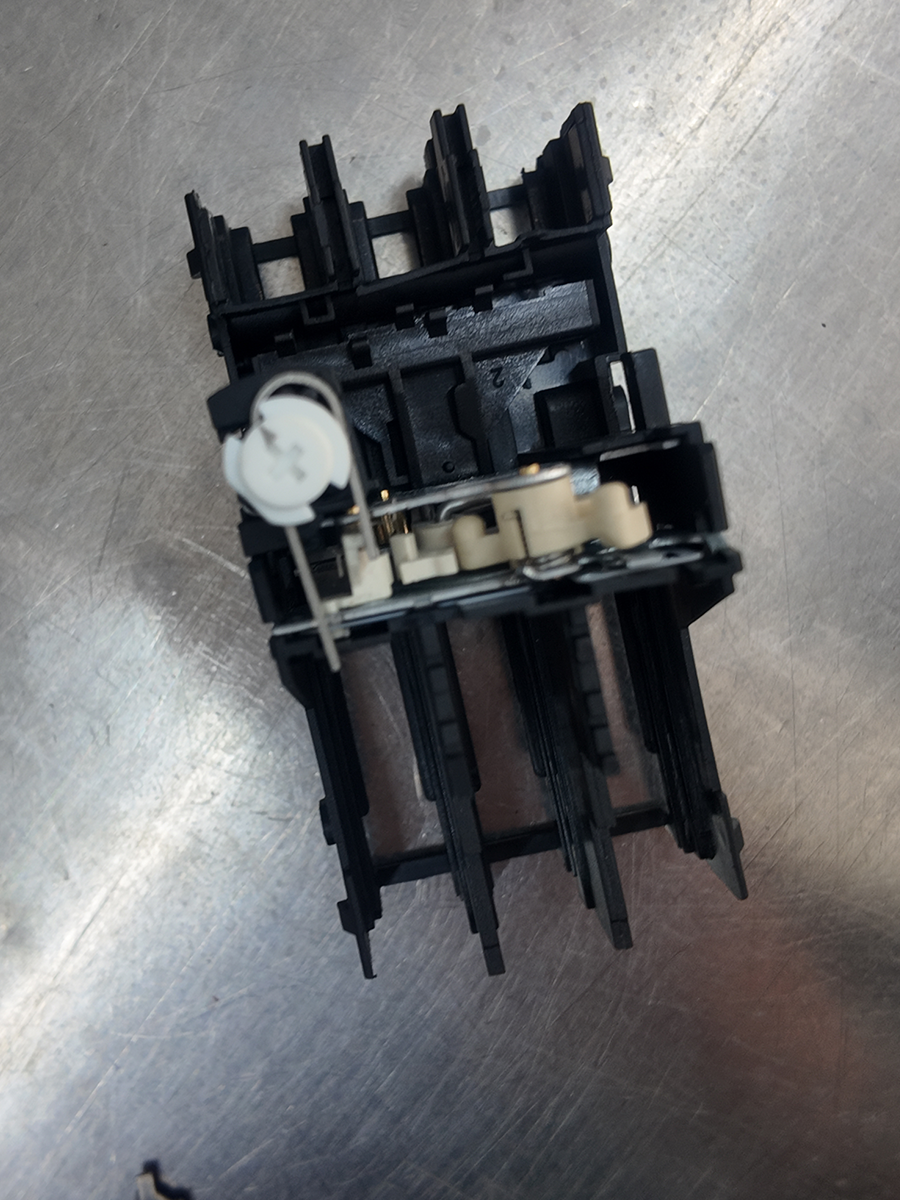

قاعدة

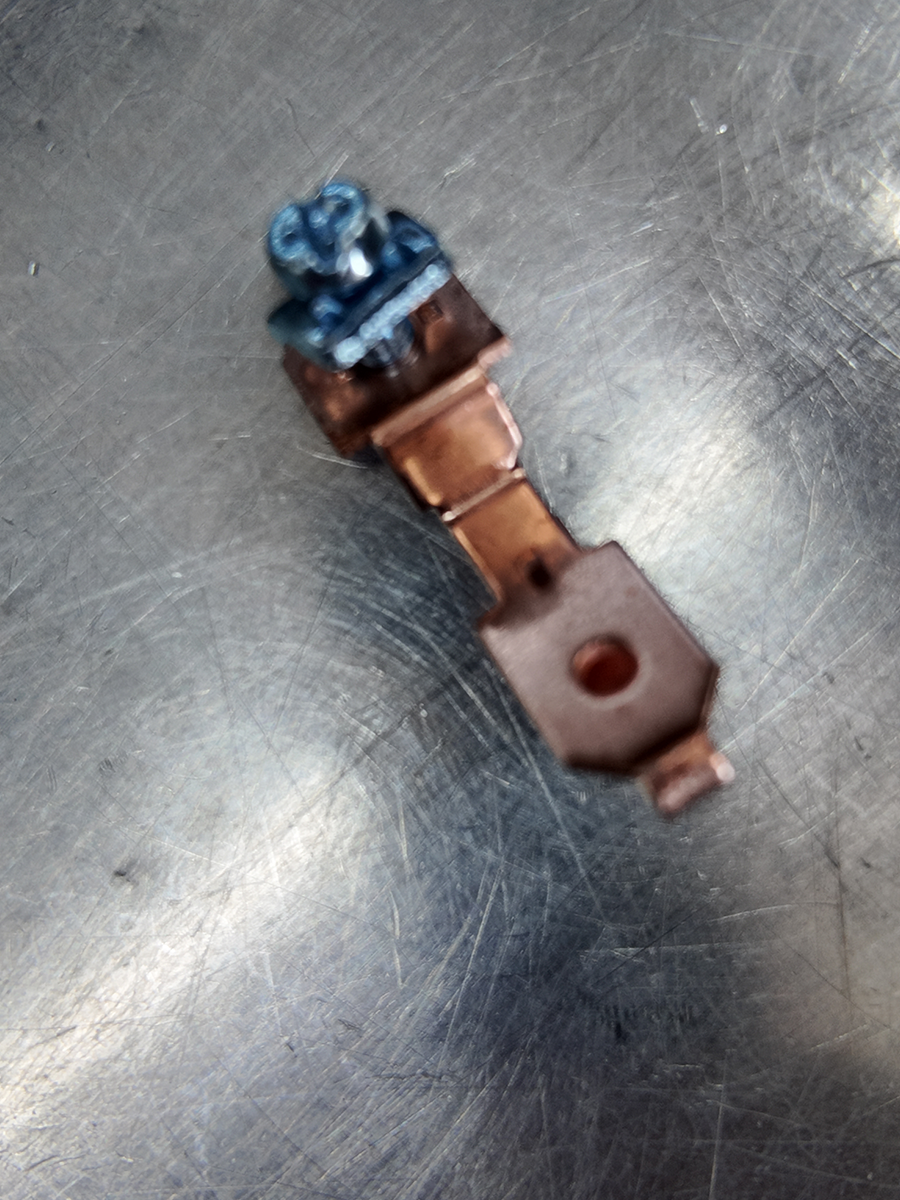

الجزء الموصل من كتلة التوصيل

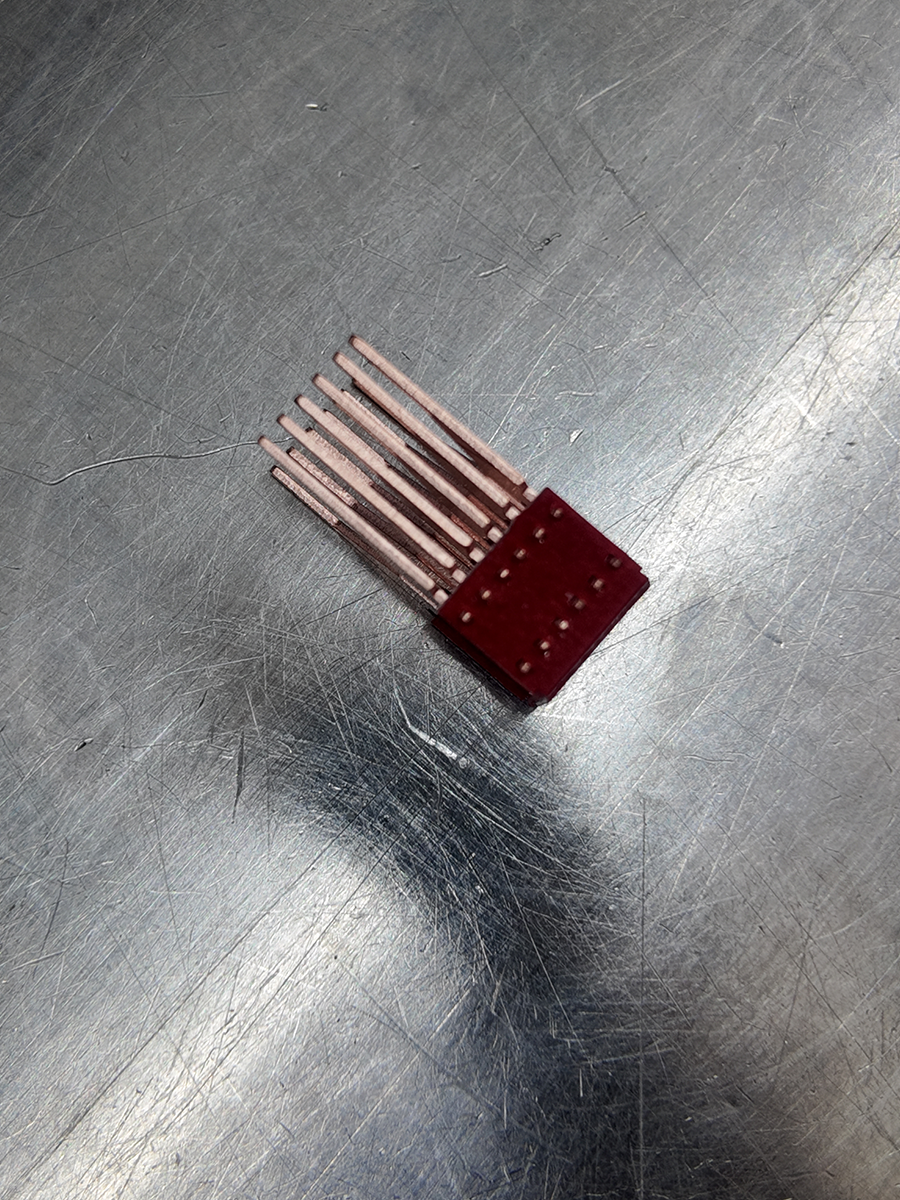

DJI_20260111145146_0084_D
زيت الميدالية الذهبية المزدوجة
-
DSC01043 MCCB, Temperature rise test
-
اختبار MCCB الفوري
-
جهاز اختبار ارتفاع درجة حرارة قاطع الدائرة المصغر
-
جهاز اختبار ارتفاع درجة حرارة قاطع الدائرة المصغر
-
جهاز اختبار ارتفاع درجة حرارة قاطع الدائرة المصغر
-
تجمع MCCB
-
تجمع MCCB
-
جهاز اختبار ارتفاع درجة حرارة قاطع الدائرة المصغر
ولضمان سلامة النقل، يتم تصدير منتجاتنا الكهربائية في صناديق خشبية معززة. وتخضع الصناديق للمعالجة الحرارية وتحمل علامة ISPM-15، مما يتيح التخليص الجمركي السريع. يسهل تصميم القاعدة المرتفعة تشغيل الرافعة الشوكية، بينما يضمن التثبيت الداخلي الممتص للصدمات وصول المنتجات سليمة. جميع الصناديق الخارجية تحمل علامات واضحة وتتوافق مع المعايير اللوجستية الدولية.
-
تم نقل الطاقة بنجاح
-
خزانة متصلة بشبكة الطاقة الشمسية الكهروضوئية باستخدام قاطع الدائرة الهوائية (ACB) وقاطع الدائرة المصبوب (MCCB).
-
محطة فرعية من نوع الصندوق، قاطع دائرة التيار المتردد، قاطع دائرة الجهد، قاطع دائرة مصغر
-
محطة فرعية من نوع الصندوق، قاطع دائرة التيار المتردد، قاطع دائرة الجهد، قاطع دائرة مصغر
-
Box-typesubstation ACB VCB MCCB
-
محطة فرعية من نوع الصندوق تستخدم قاطع الدائرة الفراغي الخاص بنا
-
مفاتيح الجهد العالي والمنخفض، قواطع التيار المتردد، قواطع التيار المصغر، قواطع التيار المتردد
 |
نموذج المنتج | النطاق الحالي | محرك ثلاثي الطور |
| جي في 2-ME01C | 0.1–0.16أ | - | |
| جي في 2-ME02سي | 0.16–0.25 أمبير | - | |
| جي في 2-ME03سي | 0.25–0.4أ | - | |
| جي في 2-ME04C | 0.4–0.63أ | - | |
| جي في 2-ME05C | 0.63–1أ | - | |
| جي في 2-ME06C | 1–1.6أ | 0.37 كيلو وات | |
| جي في 2-ME07C | 1.6–2.5أ | 0.75 كيلو وات | |
| جي في 2-ME08C | 2.5–4أ | 1.5 كيلو وات | |
| جي في 2-ME10 سي | 4–6.3أ | 2.2 كيلو وات | |
| جي في 2-ME14C | 6–10أ | 4 كيلو وات | |
| جي في 2-ME16C | 9–14أ | 5.5 كيلو وات | |
| جي في 2-مي 20 سي | 13–18أ | 7.5 كيلو وات | |
| جي في 2-ME21سي | 17–23أ | 11 كيلو وات | |
| جي في 2-مي 2 2 سي | 20–25أ | 11 كيلو وات | |
| جي في 2-ME32سي | 24–32أ | 15 كيلو وات |
| نموذج | النطاق الحالي | الرحلة الحالية | داعم الملحقات |
| جي في 2-ME01C | 0.1A~0.16A | 1.5أ |
كونتوكت مثبت على الجانب: جي في-اي ايه اي 1
|
| جي في 2-ME02سي | 0.16 أمبير~0.25 أمبير | 2.4أ | |
| جي في 2-ME03سي | 0.25 أمبير~0.4 أمبير | 5أ | |
| جي في 2-ME04C | 0.4A~0.63A | 8أ | |
| جي في 2-ME05C | 0.63A~1A | 13أ | |
| جي في 2-ME06C | 1A~1.6A | 22.5أ | |
| جي في 2-ME07C | 1.6 أمبير~2.5 أمبير | 33.5أ | |
| جي في 2-ME08C | 2.5A~4A | 51أ | |
| جي في 2-ME10 سي | 4أ~6.3أ | 78أ | |
| جي في 2-ME14C | 6A~10A | 138أ | |
| جي في 2-ME16C | 9أ~14أ | 170أ | |
| جي في 2-مي 20 سي | 13أ~18A | 223أ | |
| جي في 2-ME21سي | 17أ~23أ | 327أ | |
| جي في 2-مي 2 2 سي | 20 أمبير~25 أمبير | 327أ | |
| جي في 2-ME32سي | 24أ~32أ | 416أ |

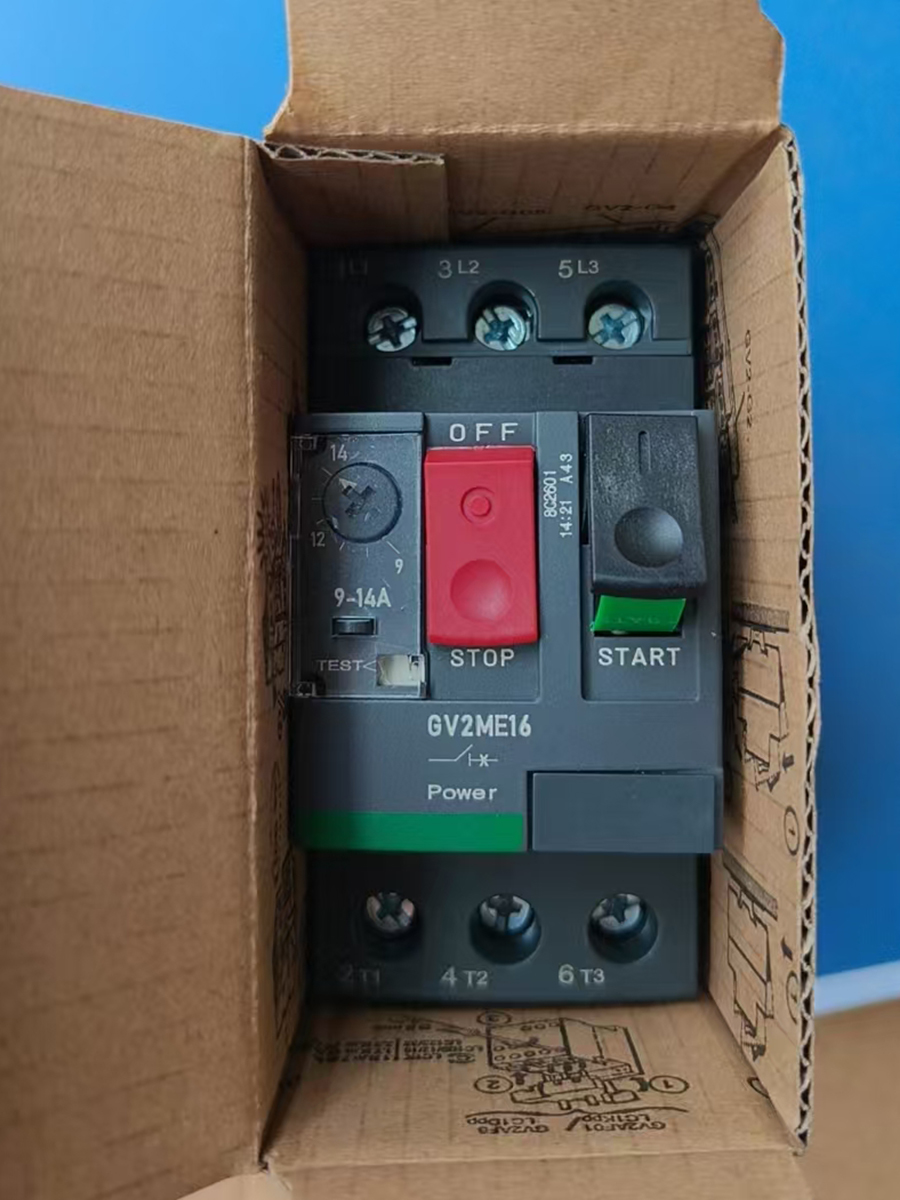

قاطع دائرة المحرك GV2ME مع حماية مغناطيسية حرارية
| 50/60 هرتز،فئة AC-3 القدرة القياسية المقدرة للمحرك ثلاثي الطور |
نطاق إعداد الإطلاق الساخن (أ) |
تيار التعثر المغناطيسي معرف ±20% (أ) |
التيار مع الغلاف (أ) | نموذج | الوزن (كجم) | |||
| 230 فولت (كيلوواط) | 400 فولت (كيلوواط) | 415 فولت (كيلوواط) | 440 فولت (كيلوواط) | |||||
| - | - | - | - | 0.1...0.16 | 1.5 | 0.16 | جي في 2 ام اي 01 سي | 0.26 |
| - | - | - | - | 0.16...0.25 | 2.4 | 0.25 | جي في 2 ام اي 02 سي | 0.26 |
| - | - | - | - | 0.25...0.40 | 5 | 0.4 | جي في 2 ام اي 03 سي | 0.26 |
| - | - | - | - | 0.40...0.63 | 8 | 0.63 | جي في 2 ام اي 04 سي | 0.26 |
| - | 0.37 | - | 0.37 | 0.63...1 | 13 | 1 | جي في 2 ام اي 05 سي | 0.26 |
| 0.37 | 0.37 | 0.75 | 0.55 | 1...1.6 | 22.5 | 1.6 | جي في 2 ام اي 06 سي | 0.26 |
| 0.75 | 0.75 | 0.75 | 1.1 | 1.6...2.5 | 33.5 | 2.5 | جي في 2 ام اي 07 سي | 0.26 |
| 1.1 | 1.5 | 1.5 | 1.5 | 2.5...4 | 51 | 4 | جي في 2 ام اي 08 سي | 0.26 |
| 2.2 | 2.2 | 2 | 3 | 4...6.3 | 78 | 6.3 | جي في 2 ام اي 10 سي | 0.26 |
| 2.2 | 4 | 4 | 4 | 6...10 | 138 | 9 | جي في 2 ام اي 14 سي | 0.26 |
| 3 | 5.5 | 5.5 | 7.5 | 9...14 | 170 | 13 | جي في 2 ام اي 16 سي | 0.26 |
| 4 | 7.5 | 9 | 9 | 13...18 | 223 | 17 | جي في 2 ام اي 20 سي | 0.26 |
| 5.5 | 11 | 11 | 11 | 17...23 | 327 | 21 | جي في 2 ام اي 21 سي | 0.26 |
| 5.5 | 11 | 11 | 11 | 20...25 | 327 | 23 | جي في 2 ام اي 22 سي | 0.26 |
| 7.5 | 15 | 15 | 15 | 24...32 | 416 | 24 | GV2ME32C | 0.26 |
