سلسلة MTM3 MCCB

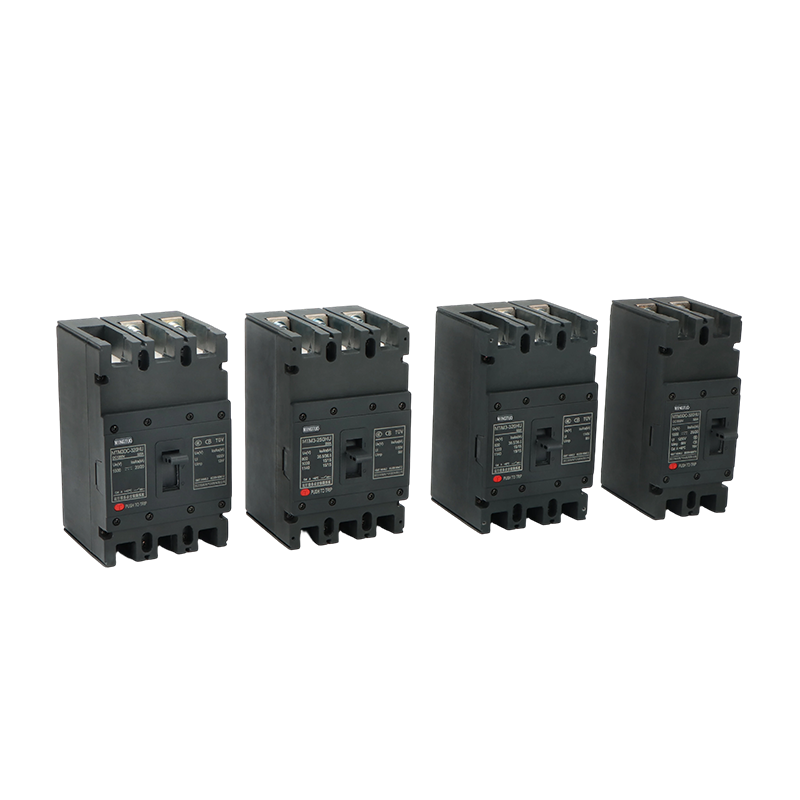

بيت / منتجات / قواطع الدائرة المصبوبة / سلسلة MTM3 MCCB / قاطع الدائرة الشمسية PV DC MCCB 1000V 630A لحماية اللوحة
يوفر قاطع الدائرة هذا حماية موثوقة من الحمل الزائد والدائرة القصيرة وأخطاء القوس الكهربائي لجانب التيار المستمر الكهروضوئي من خلال سير عمل "اكتشاف الأخطاء → التعثر السريع → الإطفاء المغناطيسي للأقواس"، مع دعم العزل الآمن ومراقبة الحالة لضمان التشغيل الآمن والمستقر للنظام.
امتثالاً لمعايير السلامة الدولية الصارمة، تخضع قواطعنا لاختبارات صارمة لضمان أداء ثابت طوال عمر خدمة نظامك الذي يبلغ 25 عامًا.
| 1. أداء DC متفوق | قدرة كسر عالية تصل إلى 25 كيلو أمبير عند 1000–1500 فولت تيار مستمر اكتشاف الأعطال وانقطاعها بسرعة البرق تصل إلى 0.5 مللي ثانية قمع موثوق لأقواس التيار المستمر لحماية المعدات والأفراد |
| 2. متانة استثنائية | غلاف مقاوم للأشعة فوق البنفسجية حاصل على تصنيف IP65 مقاوم للتآكل برذاذ الملح، تم اختباره لمدة 1000 ساعة الحد الأدنى 20000 دورة تشغيل ميكانيكية يعمل بشكل موثوق في ظل الظروف البيئية القاسية |
| 3. الميزات الذكية | مراقبة الأخطاء المتكاملة والقدرة على التشغيل عن بعد مؤشرات حالة واضحة لمراقبة النظام في الوقت الحقيقي تقنية تعويض درجة الحرارة لتعزيز الحماية |
| 4. ضمان الجودة المعتمد | حاصل على شهادة TÜV Rheinland، ومتوافق مع UL 489B الامتثال لمعيار IEC 60947-2 تم اختباره في المصنع بنسبة 100% قبل الشحن للحصول على أداء ثابت |
| 5. سهولة التركيب والصيانة | أكثر إحكاما بنسبة 35% من قواطع التيار المستمر التقليدية تركيب الملحقات بدون أدوات ومحطات التوصيل الأمامية متعددة الاستخدامات لتركيب سكة DIN أو اللوحة |
| 6. فعالية التكلفة | عمر خدمة أطول من الحلول القياسية انخفاض متطلبات الصيانة تسعير المصنع مباشرة مع ضمان لمدة 3 سنوات ودعم عالمي |
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
ولضمان سلامة النقل، يتم تصدير منتجاتنا الكهربائية في صناديق خشبية معززة. وتخضع الصناديق للمعالجة الحرارية وتحمل علامة ISPM-15، مما يتيح التخليص الجمركي السريع. يسهل تصميم القاعدة المرتفعة تشغيل الرافعة الشوكية، بينما يضمن التثبيت الداخلي الممتص للصدمات وصول المنتجات سليمة. جميع الصناديق الخارجية تحمل علامات واضحة وتتوافق مع المعايير اللوجستية الدولية.
-

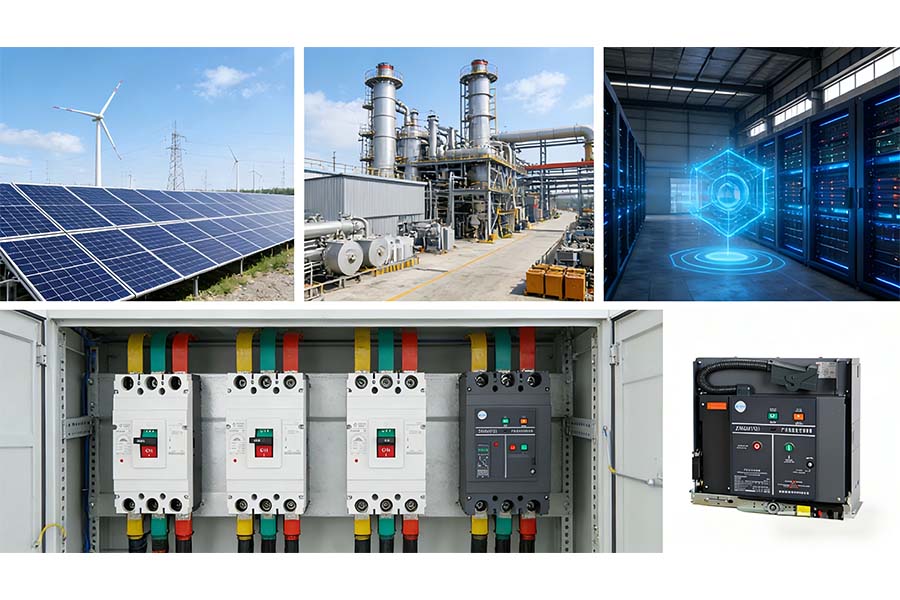

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| الخارج |  |  | |||||

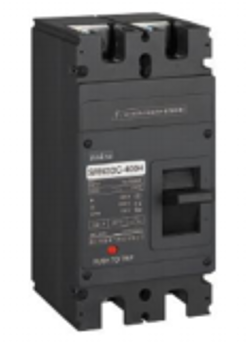

| إطار القشرة | الموديل SRM3DC-320 | SRM3DC-400 | |||||
| عدد الأقطاب | 2 | ثلاثة | 2 | ثلاثة | |||
| جهد العمل المقدر Ue(V) | دي سي 500 | دي سي 1000 | دي سي 1500 | دي سي 250/500 | دي سي 750/1000 | دي سي 1250/1500 | دي سي 1250/1500 |
| جهد العزل المقدر Ui(V) | دي سي 1250 | دي سي 1500 | دي سي 1500 | ||||
| جهد تحمل التأثير المقدر Uimp(kV) | ثمانية | 12 | 12 | ||||
| التيار المقدر في (أ) | 63、80、100、125、140、160、180、200、225、250、280、315、320 | 225、250、315、350、400 | |||||
| الحد المقدر لقدرة قطع الدائرة القصيرة Icu(kأ) | 50 | 20 | 20 | 65 | 35 | 15 | 15(حلقة ذات قطبين) 20[3-سلسلة قطبية) |
| واحد | واحد | / | 70 | 40 | 20 | 20[2－سلسلة القطب) 25 (سلسلة ثلاثية الأقطاب) | |
| وضع توصيل ICS (kأ) لتشغيل قدرة قطع الدائرة القصيرة | Ics=100%Icu | ||||||
| لأعلى ولأسفل، لأسفل ولأعلى (2P، 320/3P) ادخل واخرج، اصعد واخرج (3P) | |||||||
| فئة الاستخدام | أ | ||||||
| هل لديه وظيفة العزل؟ | يكون
| ||||||
| درجة حرارة التشغيل المحيطة | -35℃~ 70℃ | ||||||
| الحياة الميكانيكية (مرات) | 20000 | عشرة آلاف | |||||
| العمر الكهربائي (مرات) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 |
| تلبية المعيار | IEC/EN 60947-2、GB/T 14048.2 | ||||||
| مرفق | إثارة منفصلة، مساعدة، إنذار، تشغيل يدوي وتشغيل كهربائي | ||||||
| مصادقة | سي سي سي، سي إي، تي يو في | ||||||
| القياس (الطول × العرض × الارتفاع)(مم) | 180×76×126 (2P) 180×107×126 (3P) | 250×124×165 (2P) 250×182×165 (3P) | |||||
| ملاحظات | ينقسم إطار الغلاف 320 إلى H: كسر عالي، R: نوع يحد من التيار | ||||||
| الخارج |  |  | ||||||

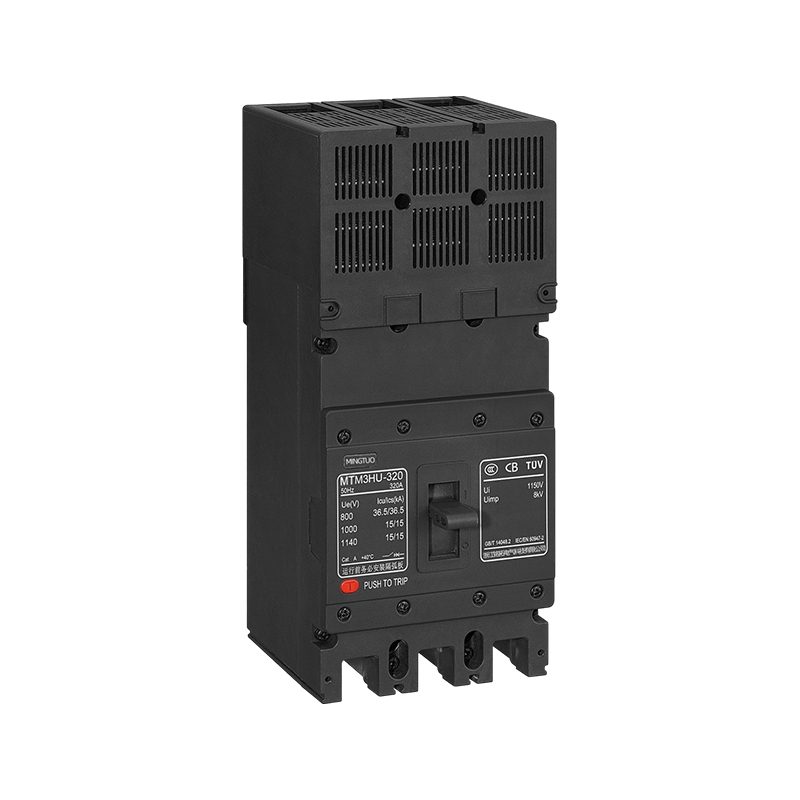

| إطار القشرة | SRM3HU-320 | SRM3HU-400 | ||||||
| عدد الأقطاب | ثلاثة | ثلاثة | ||||||
| جهد العمل المقدر Ue(V) | ايه سي 415 | ايه سي 500/600 | ايه سي 800 | ايه سي 1000/1400 | ايه سي 415 | ايه سي 500/690 | ايه سي 800 | ايه سي 1000/1140 |
| جهد العزل المقدر Ui(V) | ايه سي 1150 | |||||||
| جهد تحمل التأثير المقدر Uimp(kV) | ثمانية | 12 | ||||||
| التيار المقدر في (أ) | 63、80、100、125、140、160、180、200、225、250、280、315、320 | 250、280、315、320、350、أربعمائة | ||||||
| الحد المقدر لقدرة قطع الدائرة القصيرة Icu(kأ) | ثمانيةy-five | 50 | 36.5 | 10 | ثمانيةy-five | 50 | 36.5 | 10 |
| واحد | ! | واحد | واحد | 100 | 60 | 50 | 15 | |
| وضع توصيل ICS (kأ) لتشغيل قدرة قطع الدائرة القصيرة | Ics=100%Icu | |||||||
| فئة الاستخدام | أ | |||||||
| هل لديه وظيفة العزل؟ | يكون | |||||||
| درجة حرارة التشغيل المحيطة | -35℃~ 70℃ | |||||||
| الحياة الميكانيكية (مرات) | 20000 | عشرة آلاف | ||||||
| العمر الكهربائي (مرات) | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 |
| تلبية المعيار | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| مرفق | إثارة منفصلة، مساعدة، إنذار، تشغيل يدوي وتشغيل كهربائي | |||||||
| مصادقة | سي سي سي، سي إي، تي يو في | |||||||
| القياس (الطول × العرض × الارتفاع)(مم) | 180×107×126 (3P) | 250×182×165 (3P) | ||||||
| ملاحظات | ينقسم إطار الغلاف 320 إلى H: كسر عالي، R: نوع يحد من التيار | |||||||
| الخارج |  | | ||||||
| إطار القشرة | SRM3HU-630 | SRM3HU-800 | ||||||
| عدد الأقطاب | ثلاثة | ثلاثة | ||||||
| جهد العمل المقدر Ue(V) | ايه سي 415 | ايه سي 500/600 | ايه سي 800 | ايه سي 1000/1400 | ايه سي 415 | ايه سي 500/690 | ايه سي 800 | ايه سي 1000/1140 |
| جهد العزل المقدر Ui(V) | ايه سي 1150 | |||||||
| جهد تحمل التأثير المقدر Uimp(kV) | 12 | 12 | ||||||
| التيار المقدر في (أ) | 500 630 | 700 وثمانمائة | ||||||
| الحد المقدر لقدرة قطع الدائرة القصيرة Icu(kأ) | ثمانيةy-five | 50 | 36.5 | 10 | ثمانيةy-five | 50 | 36.5 | 10 |
| 100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| وضع توصيل ICS (kأ) لتشغيل قدرة قطع الدائرة القصيرة | Ics=100%Icu | |||||||
| فئة الاستخدام | أ | |||||||
| هل لديه وظيفة العزل؟ | يكون | |||||||
| درجة حرارة التشغيل المحيطة | -35℃~ 70℃ | |||||||
| الحياة الميكانيكية (مرات) | 5000 | عشرة آلاف | ||||||
| العمر الكهربائي (مرات) | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 |
| تلبية المعيار | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| مرفق | إثارة منفصلة، مساعدة، إنذار، تشغيل يدوي وتشغيل كهربائي | |||||||
| مصادقة | سي سي سي، سي إي، تي يو في | |||||||
| القياس (الطول × العرض × الارتفاع)(مم) | 250×182×165 (3P) | 250×182×165 (3P) | ||||||
| الخارج |  |  | ||||||
| إطار القشرة | الموديل SRM3DC-320 | SRM3DC-800 | ||||||
| عدد الأقطاب | 2-ثلاثة | 2-ثلاثة | ||||||
| جهد العمل المقدر Ue(V) | دي سي 500 | دي سي 1000 | دي سي 1500 | دي سي 250/500 | دي سي 750/1000 | دي سي 1250/1500 | دي سي 1250/1500 | |
| جهد العزل المقدر Ui(V) | دي سي 1250 | دي سي 1500 | دي سي 1500 | |||||
| جهد تحمل التأثير المقدر Uimp(kV) | ثمانية | 12 | 12 | |||||
| التيار المقدر في (أ) | 63、80、100、125、140、160、180、200、225、250、280、315、350 | 225、250、315、350、أربعمائة | ||||||
| الحد المقدر لقدرة قطع الدائرة القصيرة Icu(kأ) | 50 | 20 | 20 | 65 | 35 | 15 | 15 (سلسلة ذات قطبين) 20 (سلسلة ثلاثية الأقطاب) | |
| واحد | واحد | / | 70 | 40 | 20 | 20(2-سلسلة قطبية) 25 (سلسلة ثلاثية الأقطاب) | ||
| وضع توصيل ICS (kأ) لتشغيل قدرة قطع الدائرة القصيرة | Ics=100%Icu | |||||||
| فئة الاستخدام | أ | |||||||
| هل لديه وظيفة العزل؟ | يكون | |||||||
| درجة حرارة التشغيل المحيطة | -35℃~ 70℃ | |||||||
| الحياة الميكانيكية (مرات) | 20000 | عشرة آلاف | ||||||
| العمر الكهربائي (مرات) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| تلبية المعيار | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| مرفق | إثارة منفصلة، مساعدة، إنذار، تشغيل يدوي وتشغيل كهربائي | |||||||
| مصادقة | سي سي سي، سي إي، تي يو في | |||||||
| القياس (الطول × العرض × الارتفاع)(مم) | 180×76×126(2P) 180×107×126(3P) | 250×124×165(2P) 250×182×165(3P) | ||||||
