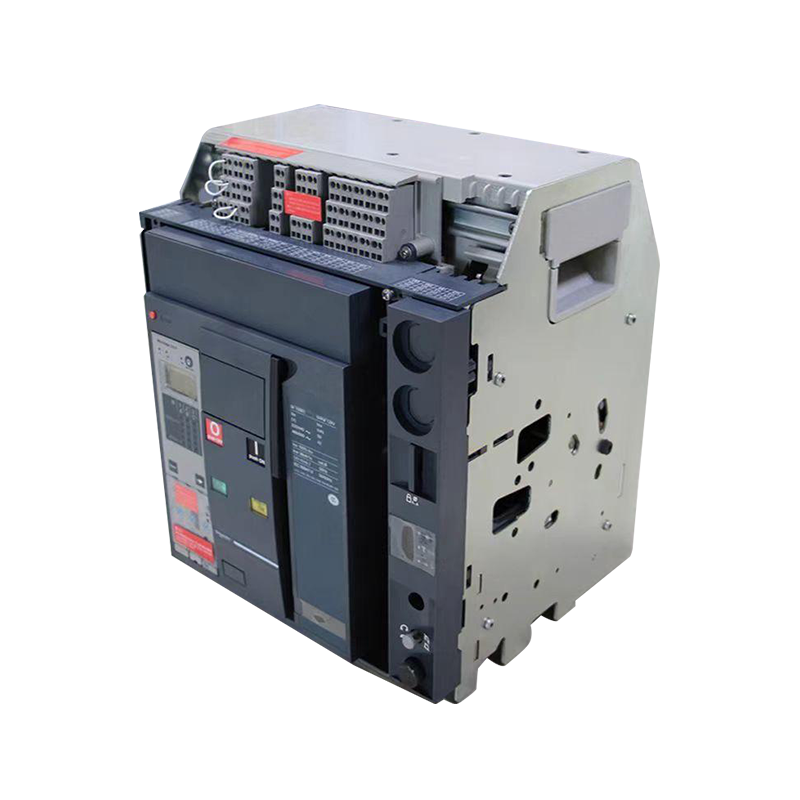

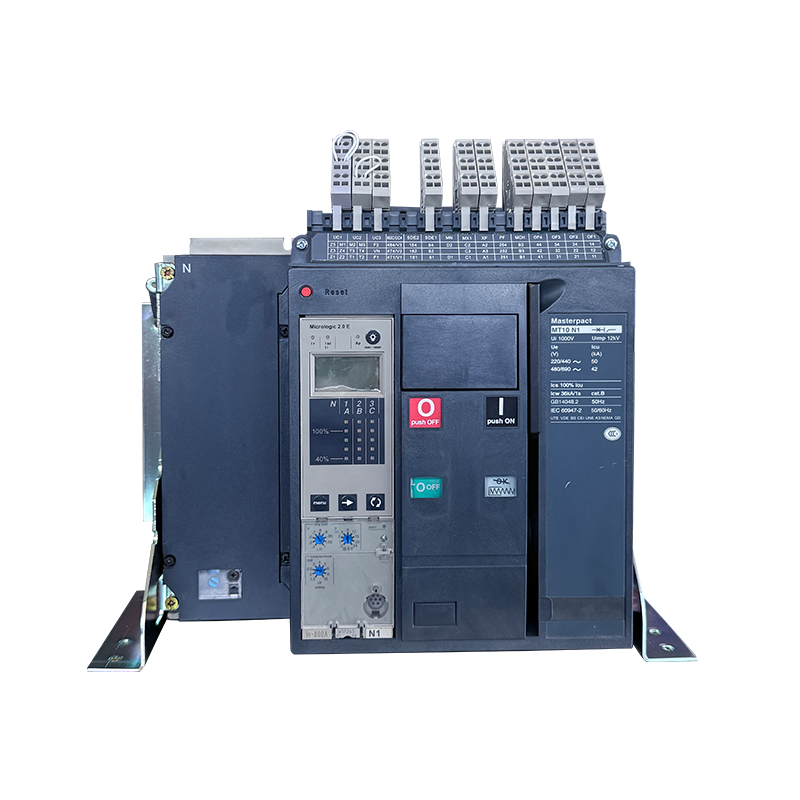

قاطع دائرة هوائية عالي الأداء 1600A–6300A، نوع ثابت وسحب

الوصف:

قواطع دوائر الهواء (ACBs) هي قواطع دوائر عالية الأداء ومنخفضة الجهد. تشمل النماذج البارزة سلسلة MT/NT وMVS. يتراوح التيار المقدر لها من 630 أمبير إلى 6300 أمبير، وتصل قدرتها على الكسر إلى 150 كيلو أمبير. فهو مثالي للأنظمة الصناعية والتجارية وأنظمة توزيع الطاقة.

التطبيقات:

تمثل قواطع دوائر الهواء (ACBs) خط الدفاع الأول في أنظمة توزيع وحماية الطاقة الرئيسية. وتمتد تطبيقاتها الحيوية إلى المرافق الصناعية والمجمعات التجارية الواسعة ومراكز البيانات الحيوية والبنية التحتية العامة الأساسية مثل المطارات والمستشفيات. في هذه البيئات ذات المهام الحرجة، تضمن ACBs سلامة النظام، وتحمي المعدات المكلفة من الأعطال الكهربائية، وتضمن السلامة والموثوقية التشغيلية المستمرة.

اتصل بنا تحميل (1 ملف) Facebook
السابق:قاطع دائرة الهواء المتقدم 1600A–6300A للتركيبات الثابتة والسحبالتالي:لا يوجد مقال تالي
  • مبدأ العمل

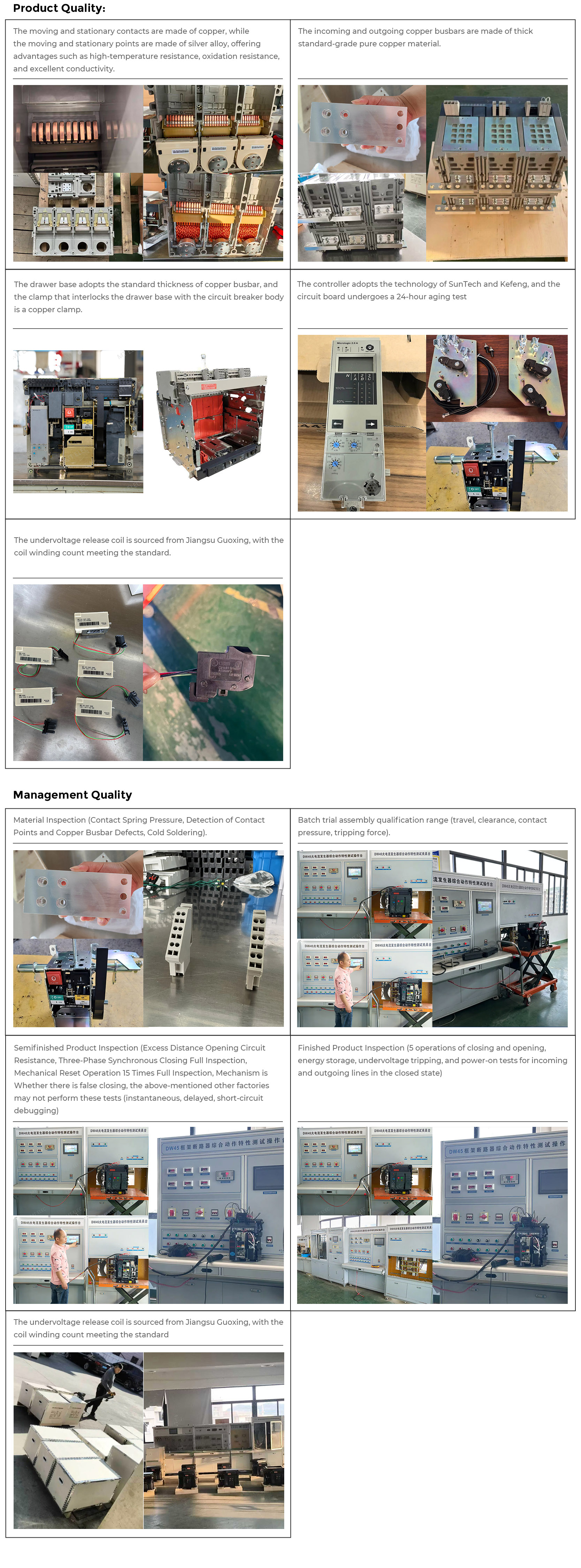

  • شرح الجودة
  • مميزات المنتج
  • التركيب والتشغيل
  • التعبئة والتغليف والشحن
  • حالات المشروع
  • دليل اختيار المنتج
  • نظام تعشيق ميكانيكي لسلسلة NTNW
  • ملحقات وتجميع لوحة التحكم في التكييف لسلسلة NTNW
  • خزانة مفاتيح قاطع الدائرة المزدوجة

يعمل قاطع دائرة الهواء (ACB) عن طريق مقاطعة تدفق التيار تلقائيًا عند اكتشاف الحمل الزائد أو ماس كهربائى. في الظروف العادية، تظل نقاط الاتصال الرئيسية مغلقة للسماح بتدفق التيار دون عائق. عندما يحدث تيار زائد مستمر، ينحني العنصر الحراري بسبب تراكم الحرارة، مما يؤدي إلى تشغيل آلية التعثر. في حالات حدوث ماس كهربائي مفاجئ، ينتج الملف اللولبي قوة مغناطيسية لحظية لتنشيط آلية التعثر. يؤدي هذا الإجراء إلى فصل جهات الاتصال الرئيسية بسرعة، مما يؤدي إلى توليد قوس كهربائي قوي يتم توجيهه على الفور إلى غرفة إطفاء القوس. هناك، يتم تقسيم القوس وتبريده وإطفائه، مما يؤدي إلى فصل الدائرة بشكل آمن ومنع تلف النظام.

يحقق مصدر الطاقة المزدوج التشابك الميكانيكي والكهربائي، والتبديل بين خطي إمداد الطاقة. عندما تكون طاقة التيار الكهربائي متاحة، يتم إغلاق قاطع دائرة طاقة التيار الكهربائي، ولكن لا يمكن إغلاق توليد الطاقة. عند انقطاع التيار الكهربائي، يقوم المولد بتوليد الطاقة، ويتم إغلاق قاطع الدائرة لخط توليد الطاقة، ولكن لا يمكن إغلاق التيار الكهربائي. يمكن إغلاق مصدر واحد فقط من مصدري الطاقة.

ملحقات المنتج
  • مطفأة القوس الكهربائي

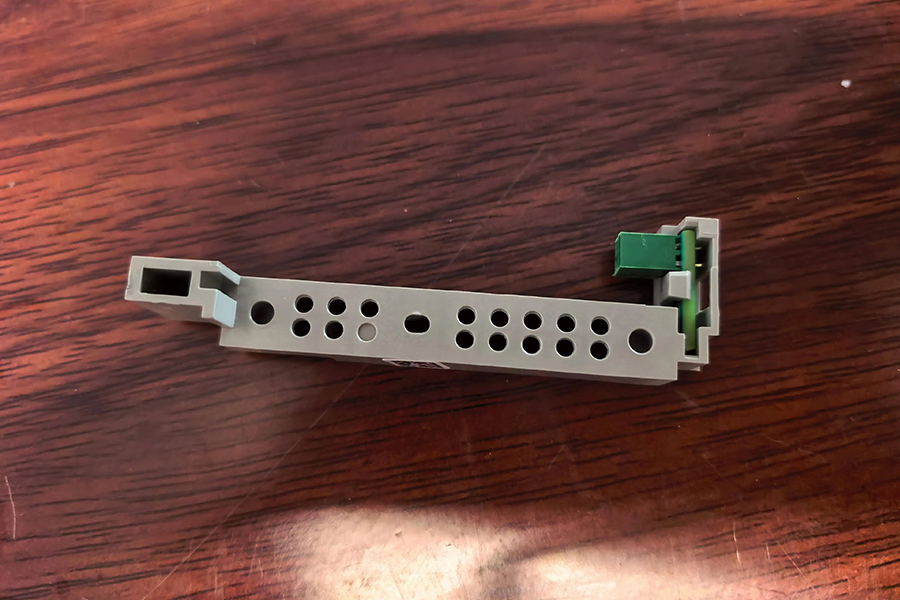

  • قابس المستشعر

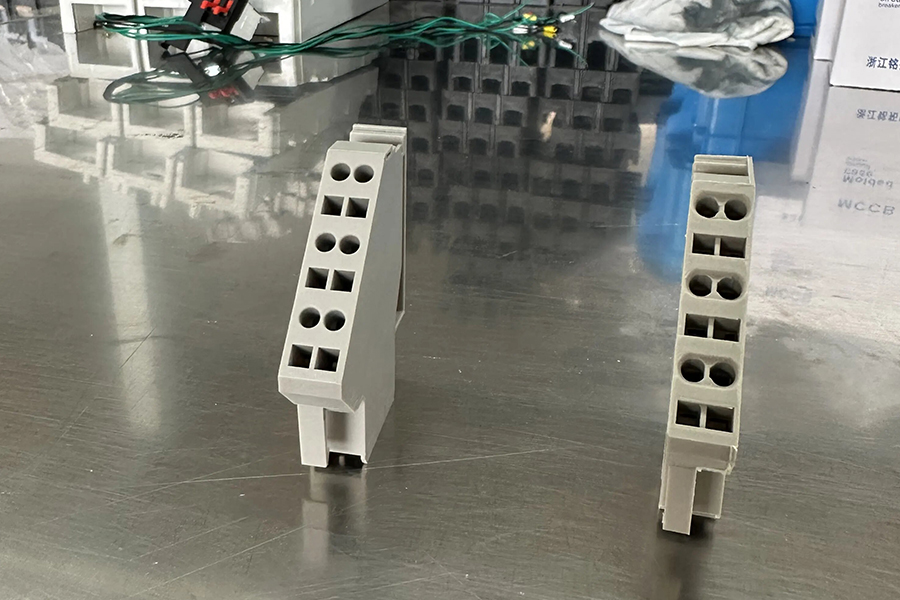

  • كتلة طرفية موصلة مسبقًا

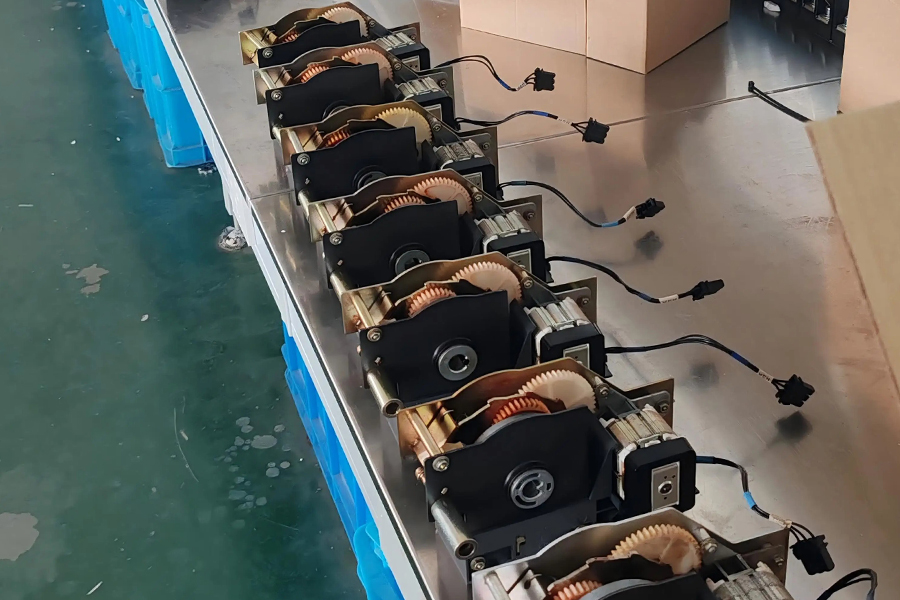

  • محرك

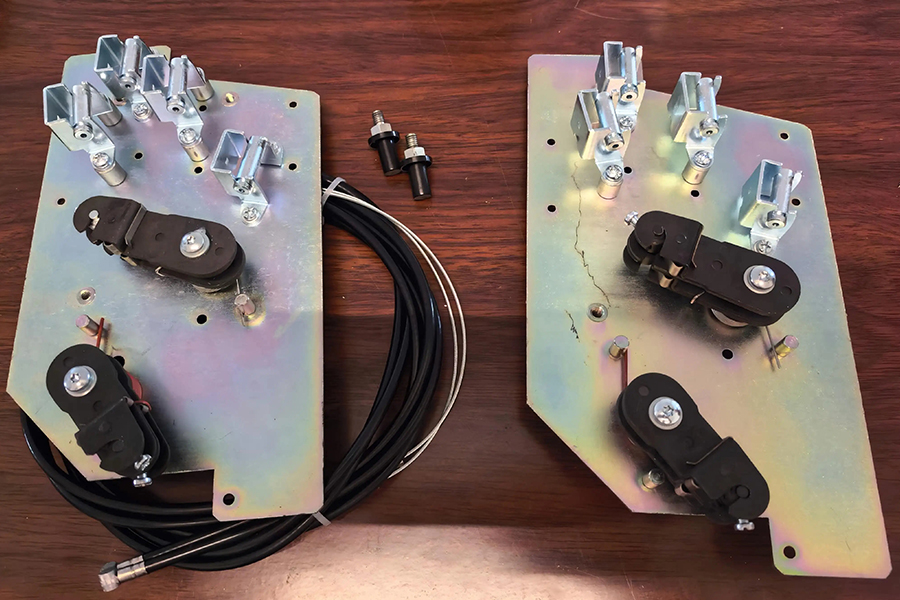

  • آلية التعشيق

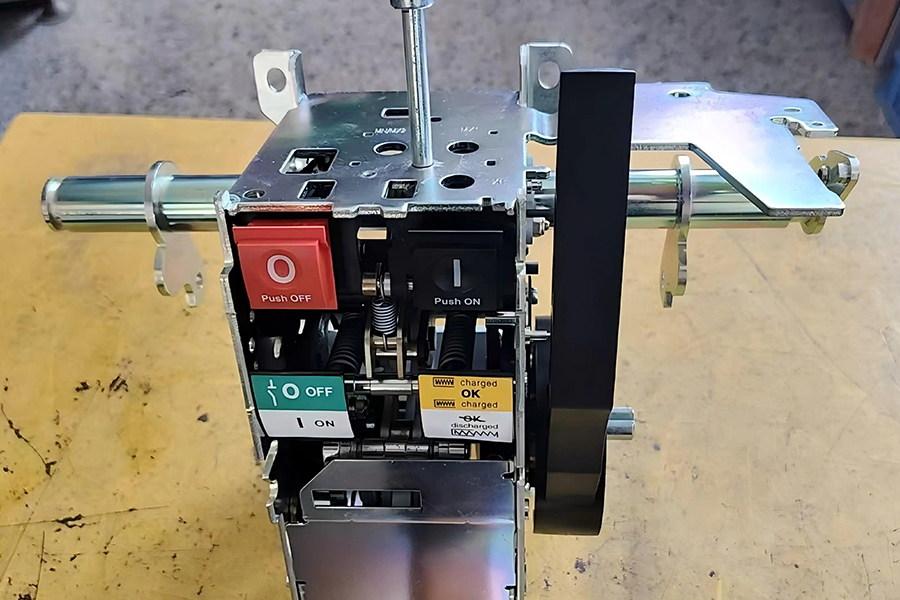

  • الآلية
  • Copper Bar
  • Control Unit Micrologic
  • ملف

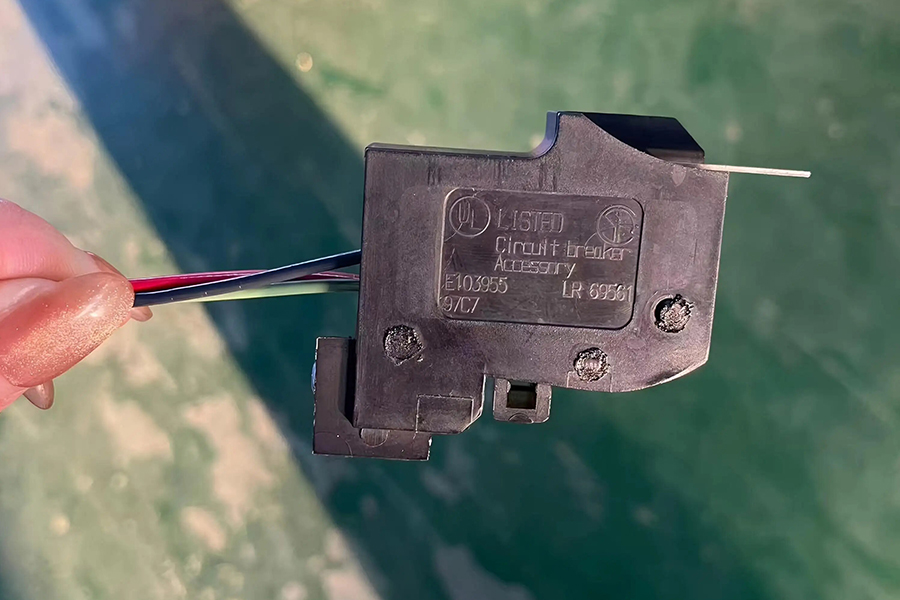

  • جهة اتصال مساعدة

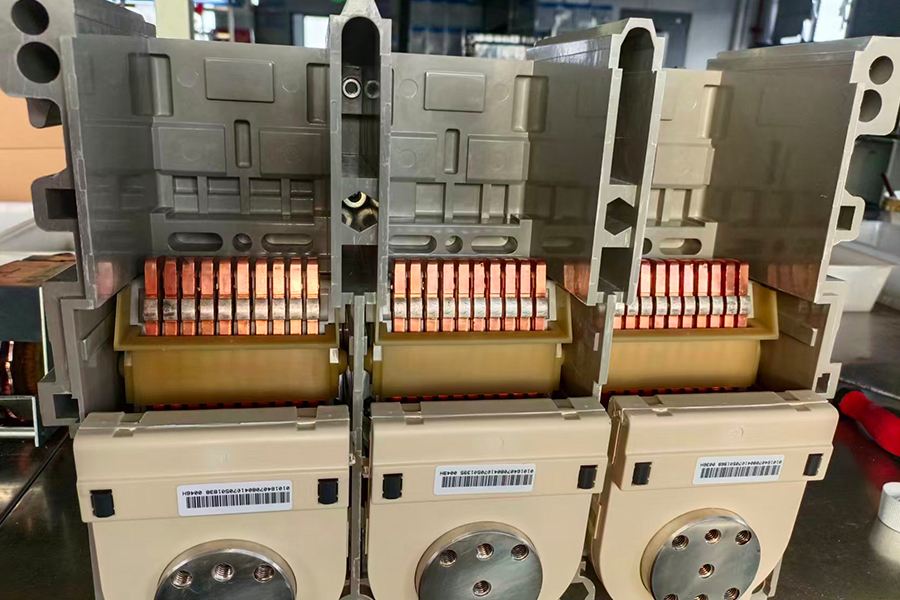

  • نقل جهة الاتصال

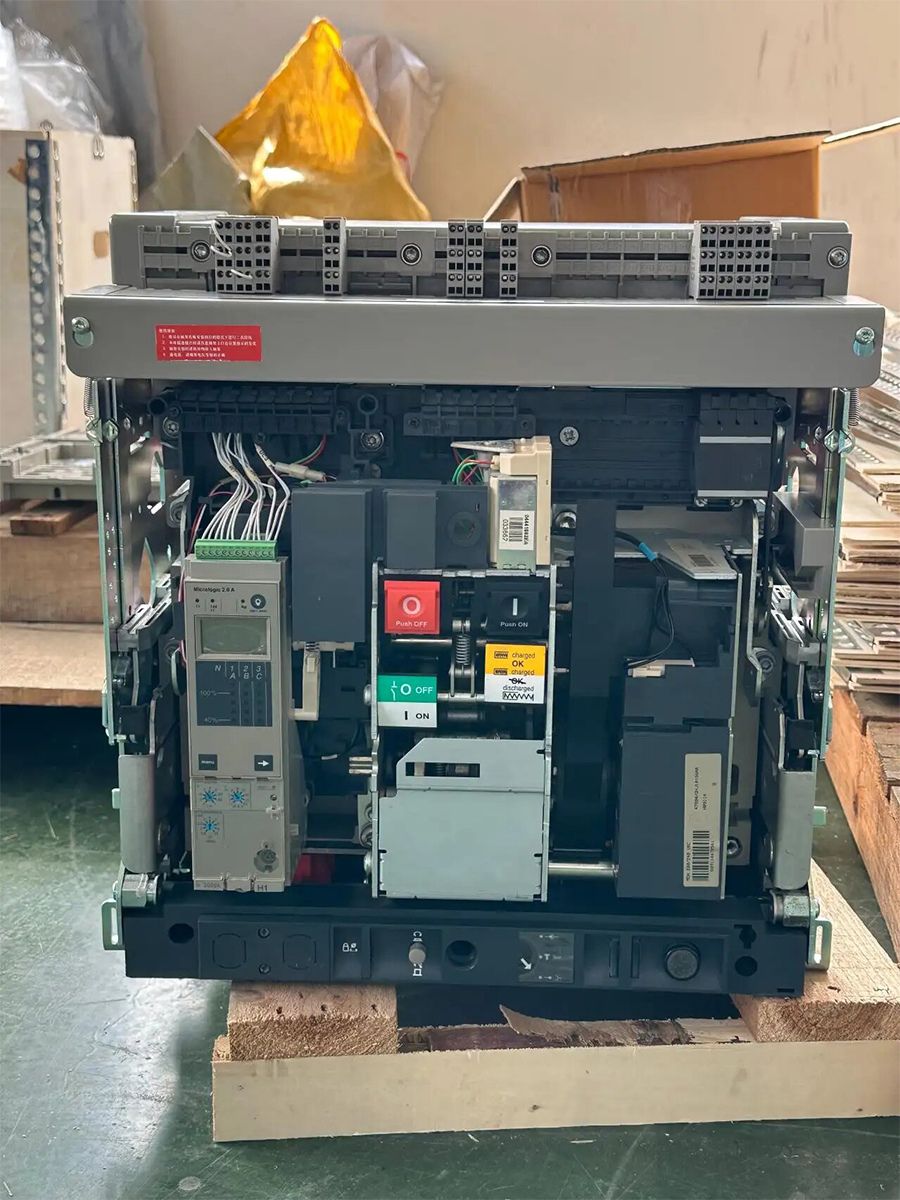

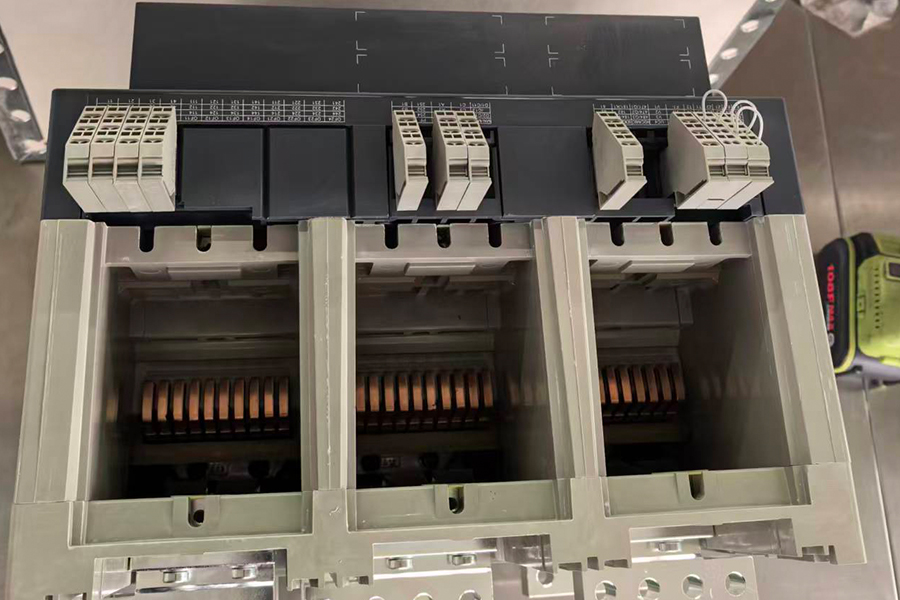

  • الهيكل الرئيسي

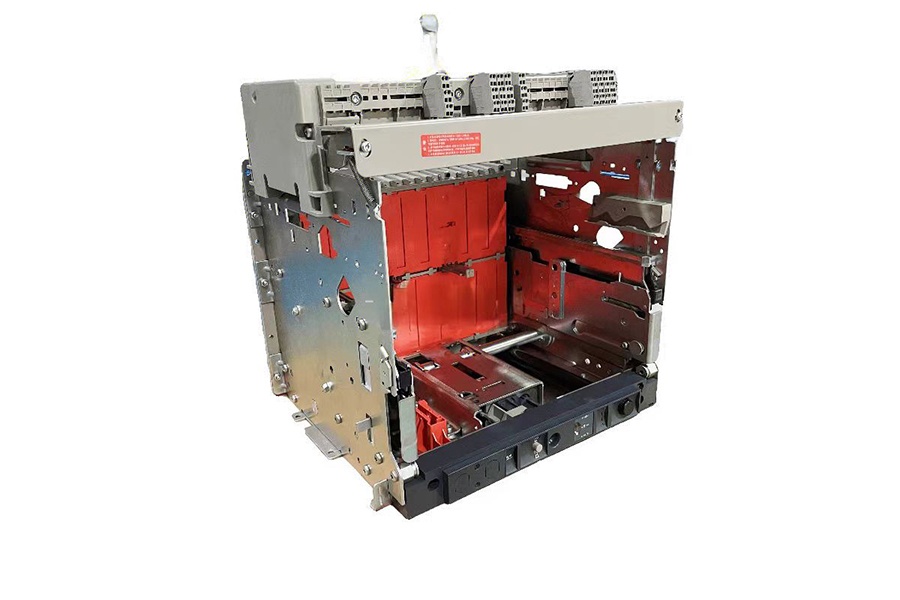

  • Drawerseat

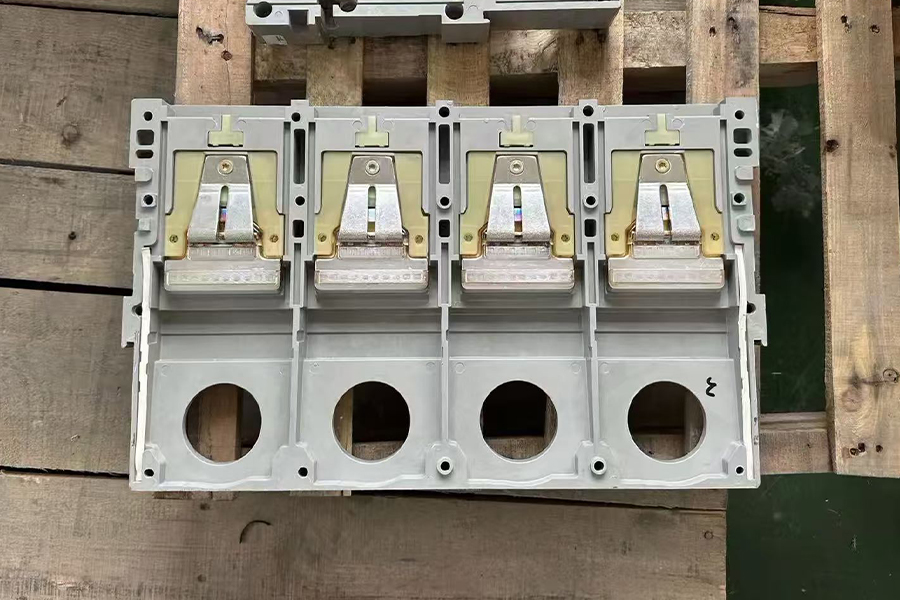

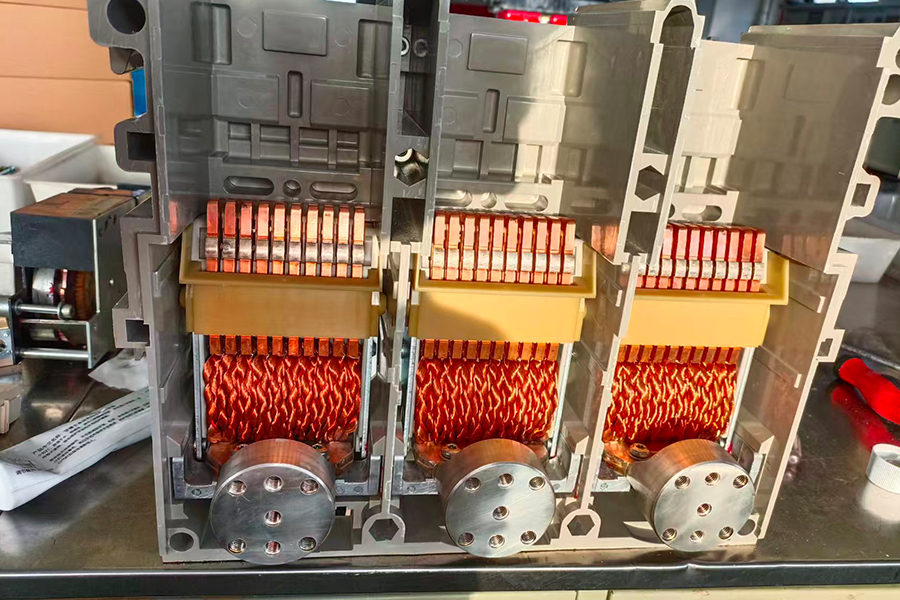

  • Contacts

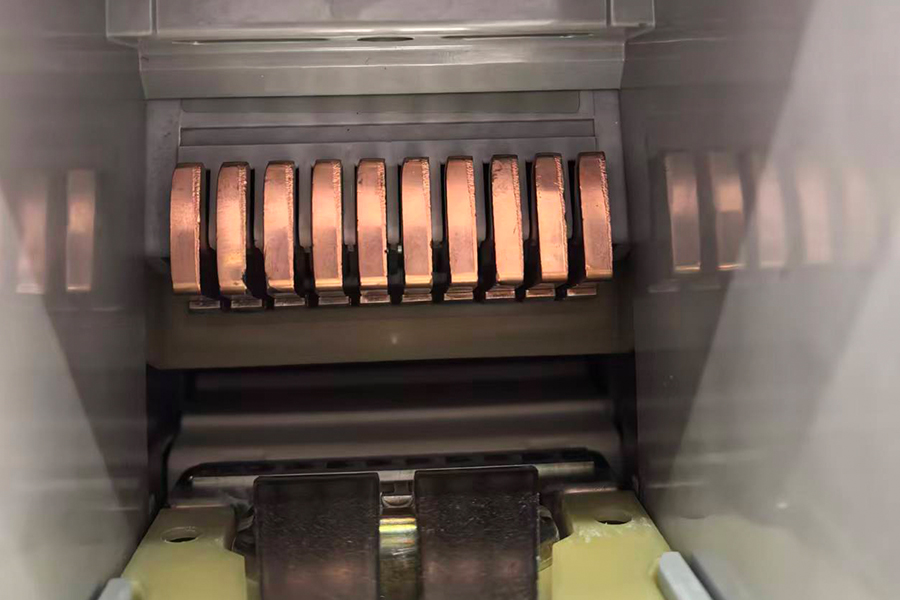

  • جهات الاتصال
  • جهات الاتصال

  • تصحيح أخطاء NTNW
  • نظام تعشيق ميكانيكي لسلسلة NTNW
  • ملحقات وتجميع لوحة التحكم في التكييف لسلسلة NTNW
  • خزانة مفاتيح قاطع الدائرة المزدوجة

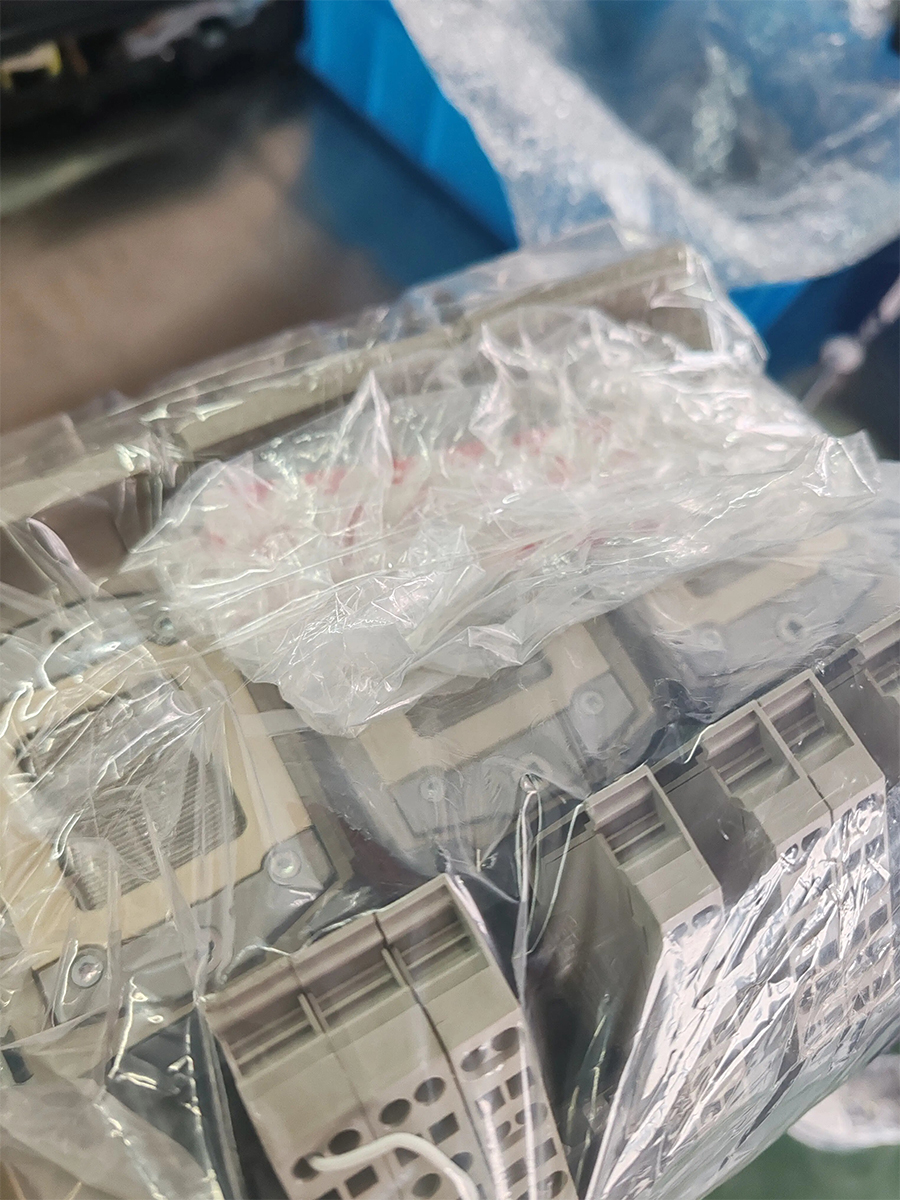

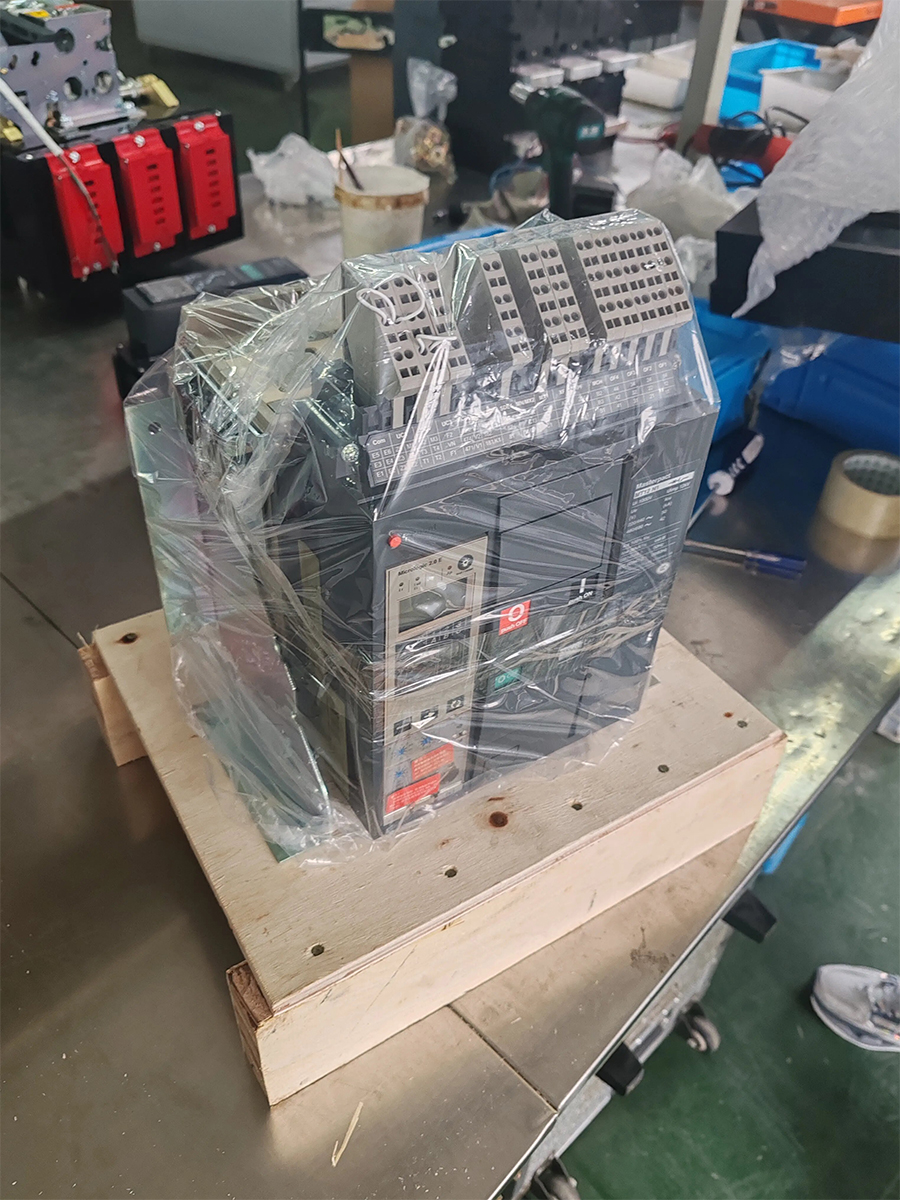

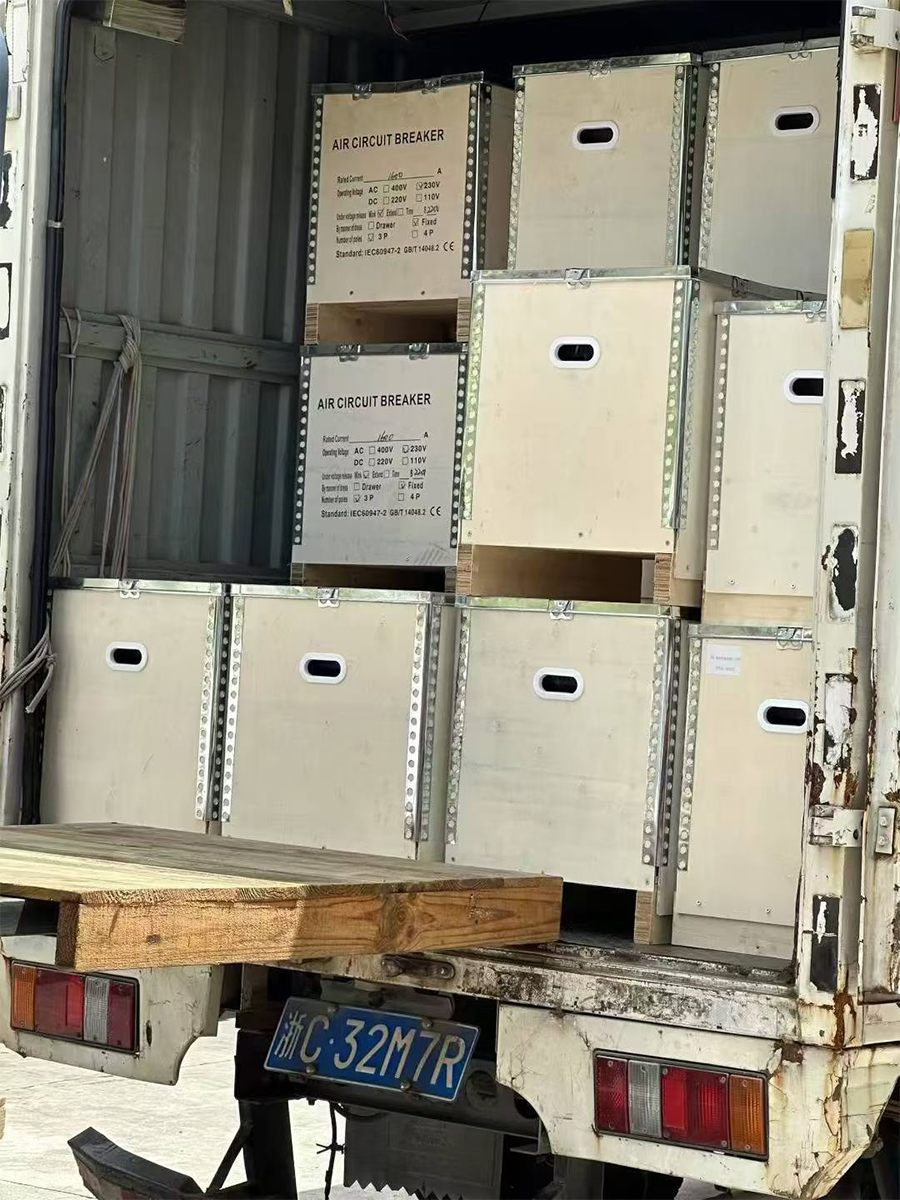

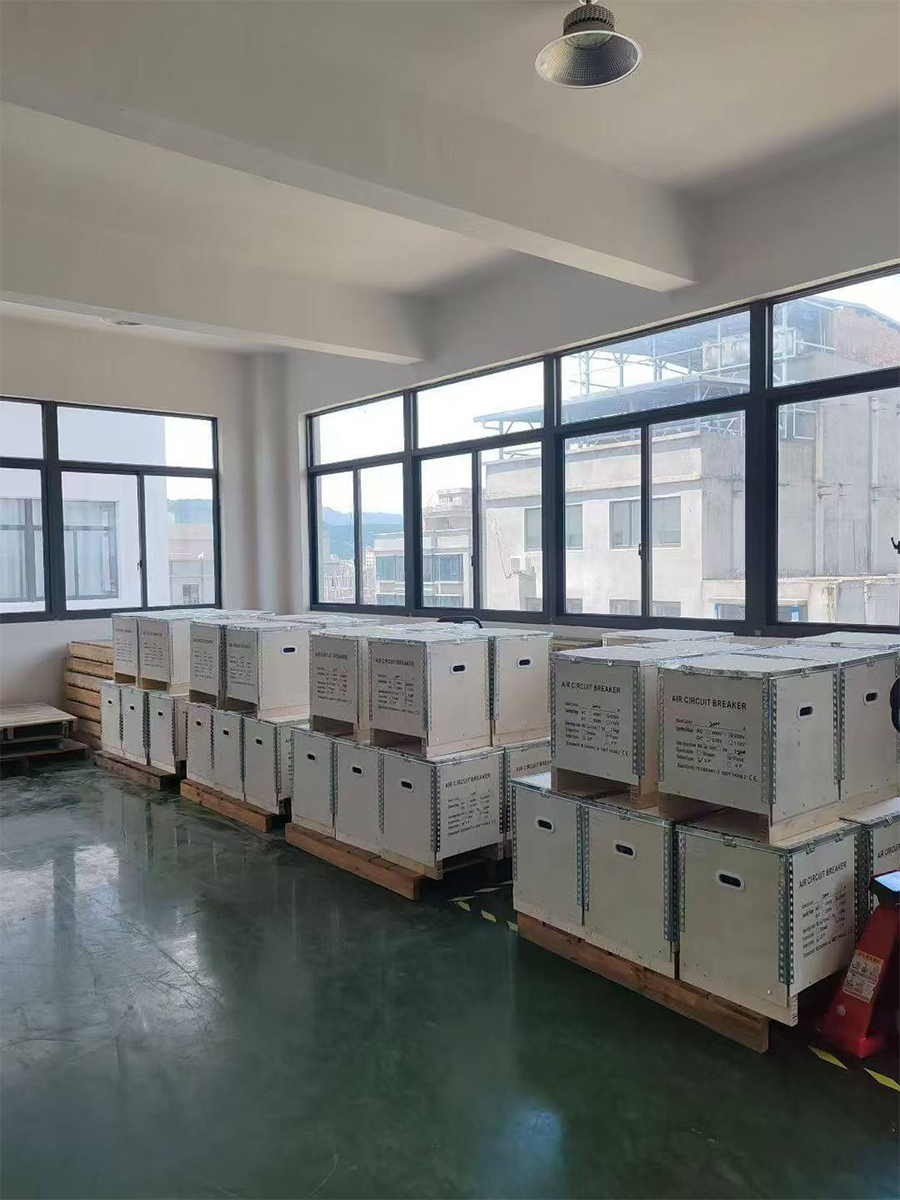

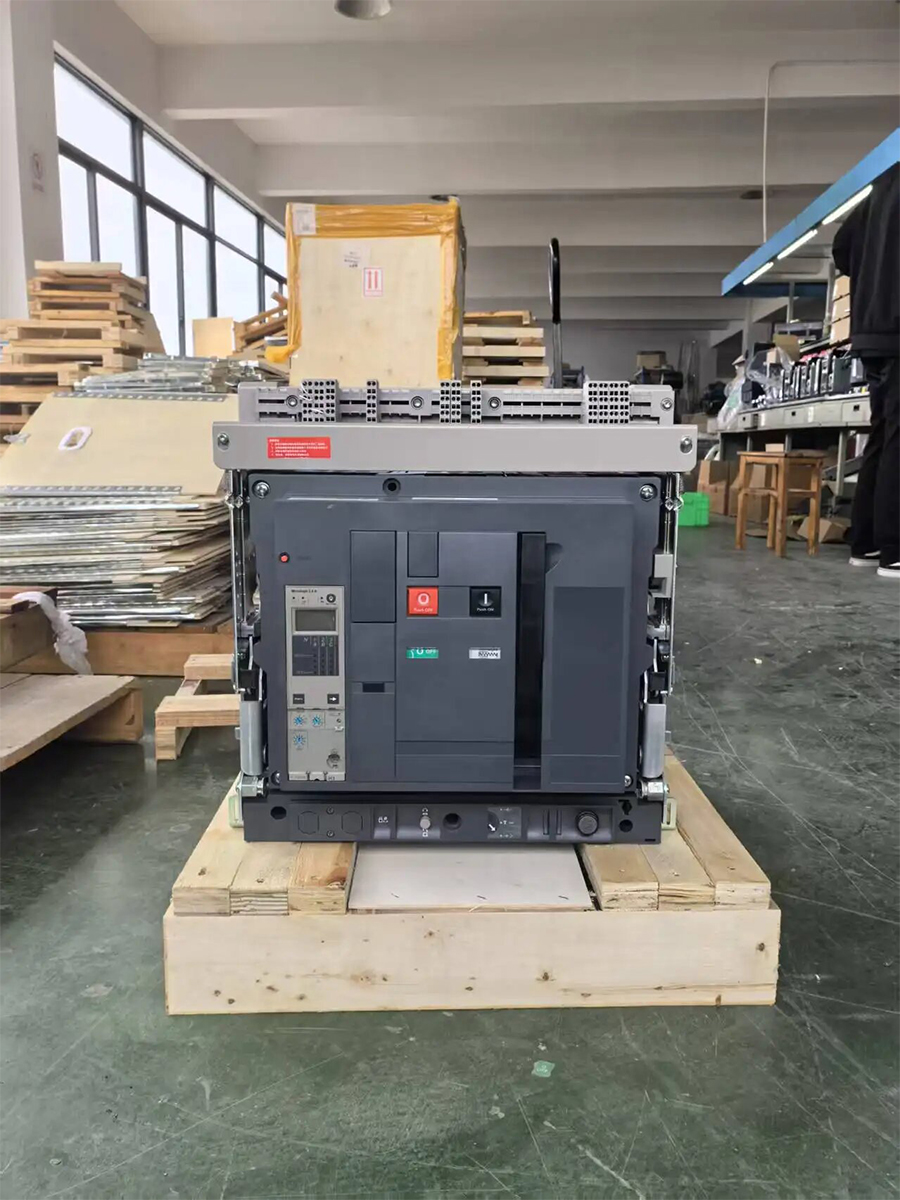

ولضمان سلامة النقل، يتم تصدير منتجاتنا الكهربائية في صناديق خشبية معززة. وتخضع الصناديق للمعالجة الحرارية وتحمل علامة ISPM-15، مما يتيح التخليص الجمركي السريع. يسهل تصميم القاعدة المرتفعة تشغيل الرافعة الشوكية، بينما يضمن التثبيت الداخلي الممتص للصدمات وصول المنتجات سليمة. جميع الصناديق الخارجية تحمل علامات واضحة وتتوافق مع المعايير اللوجستية الدولية.

  • مفاتيح الجهد العالي والمنخفض (ACB، MCCB، VCB)
  • محطة فرعية من نوع الصندوق مزودة بقواطع الدائرة الكهربائية الفراغية (VCB) وقواطع الدائرة الكهربائية المصغرة (MCCB) وقواطع الدائرة الكهربائية الهوائية (ACB).
  • تم بنجاح تزويد خزائن الجهد العالي والمنخفض بالطاقة
  • خزانة متصلة بشبكة الطاقة الشمسية الكهروضوئية باستخدام قاطع الدائرة الهوائية (ACB) وقاطع الدائرة المصبوب (MCCB).
  • تم نقل الطاقة بنجاح
  • لقطات سيناريو التطبيق
  • محطة فرعية من نوع الصندوق، قاطع دائرة التيار المتردد، قاطع دائرة الجهد، قاطع دائرة مصغر
  • Box-typesubstation ACB VCB MCCB
  • محطة فرعية من نوع الصندوق، قاطع دائرة التيار المتردد، قاطع دائرة الجهد، قاطع دائرة مصغر
  • محطة فرعية من نوع الصندوق، قاطع دائرة التيار المتردد، قاطع دائرة الجهد، قاطع دائرة مصغر
  • تم نقل الطاقة بنجاح
  • تم نقل الطاقة بنجاح
  • خزانة متصلة بشبكة الطاقة الشمسية الكهروضوئية باستخدام قاطع الدائرة الهوائية (ACB) وقاطع الدائرة المصبوب (MCCB).
  • خزانة متصلة بشبكة الطاقة الشمسية الكهروضوئية باستخدام قاطع الدائرة الهوائية (ACB) وقاطع الدائرة المصبوب (MCCB).

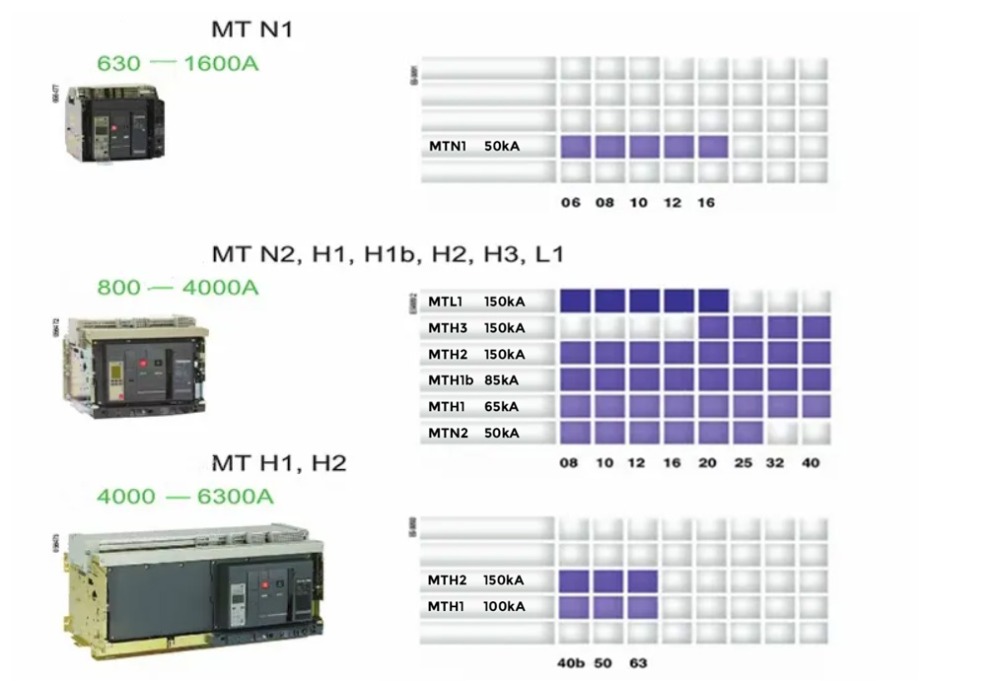

حاضِر 630أ-6300أ
عدد القطب 3P/4P
القدرة على الكسر N1،N2،H1،H1B،H2،H3،L1
نوع ثابت / درج
نموذج ام تي ام تي/ام تي ان دبليو/MTMVS

نوع قاطع الدائرة M في الموقع MTMT MTNW
ام تي ان 1 م ت ح 1 ام تي اتش 2 ام تي ان 1 م ت ح 1 ام تي اتش 2
M08 3P/4P √ √ √ √ √ √
M10 3P/4P √ √ √ √ √ √
م12 3P/4P √ √ √ √ √ √
م16 3P/4P √ √ √ √ √ √
M20 3P/4P √ √ √ √ √ √
م25 3P/4P √ √ √ √ √ √
م32 3P/4P √ √ √

نموذج NO. ام تي 12 ان 1
وسيلة إطفاء القوس الكهربائي هواء
هيكل أي سي بي
نوع قاطع الدائرة
تصديق ISO9001-2000، CE، CCC
الوزن الإجمالي الفردي 25.000 كجم
مادة بلاستيك فضي نحاسي عالي الجودة
التردد المقدر (هرتز) 50/60
حماية اي بي 30
أسلوب نوع ثابت
حزمة النقل صندوق خشبي
علامة تجارية مينغتو
رمز النظام المنسق 8536200000
السرعة قاطع دائرة عالي السرعة
تركيب ثابت
رقم الأقطاب 3أو4
وظيفة قاطع الدائرة التقليدي، حماية قاطع الدائرة من الفشل، حماية التيار الزائد، OVP (حماية الجهد الزائد)
وحدات البيع عنصر واحد
حجم الحزمة الفردية 27X32X40 سم
الجهد المقدر تيار متردد 400 فولت
اسم المنتج قاطع دائرة الهواء ACB
القطب 3ص/4ص
شهادة شهادة IEC CE CCC
تخصيص حسب الطلب
أصل تشجيانغ، الصين
القدرة الإنتاجية 300
حجم العبوة 27.00سم * 32.00سم * 40.00سم
الوزن الإجمالي للحزمة 26.000 كجم
