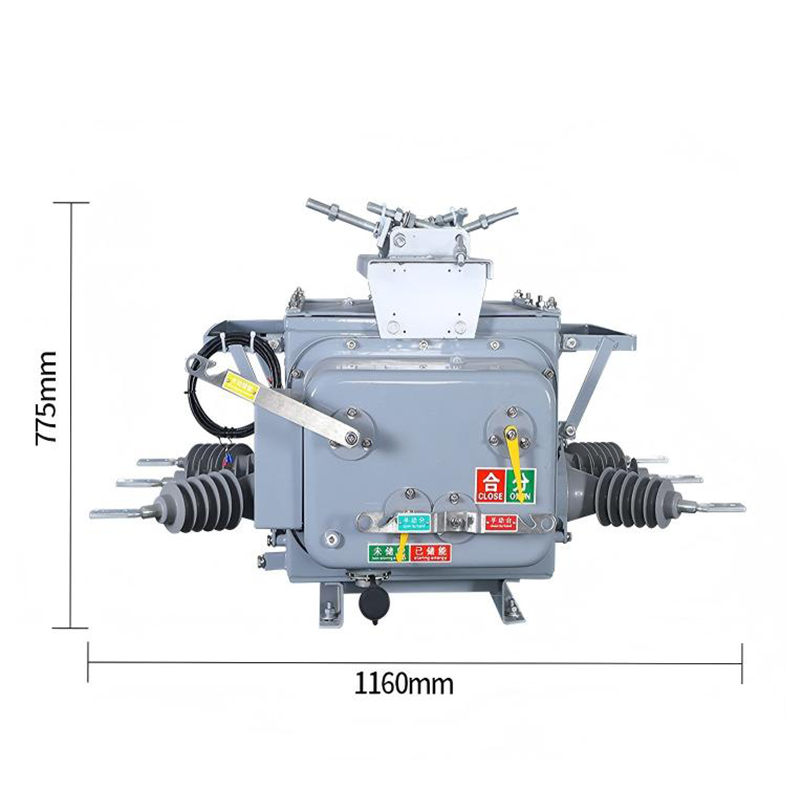

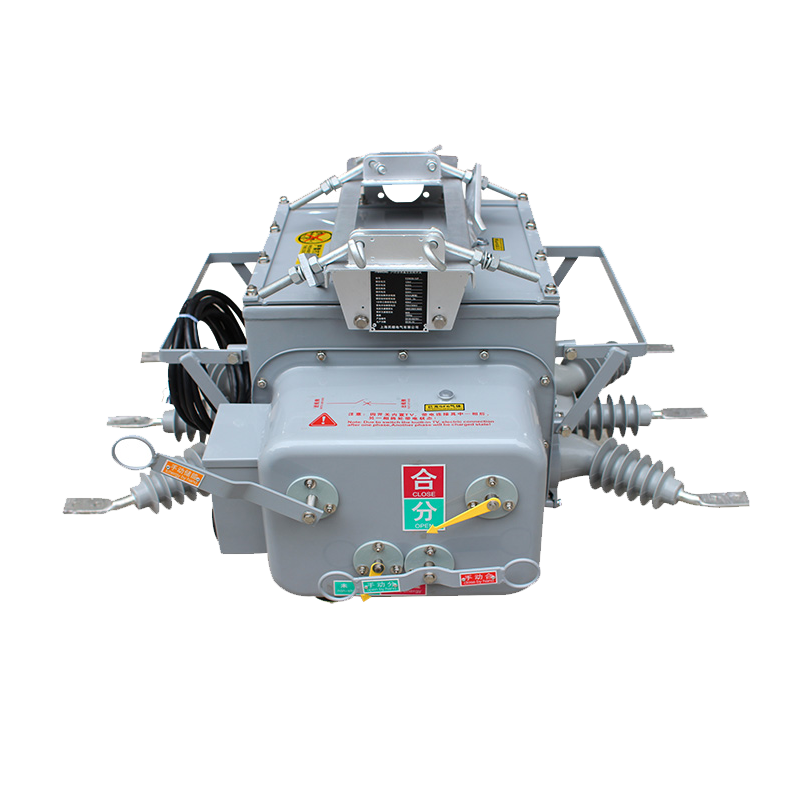

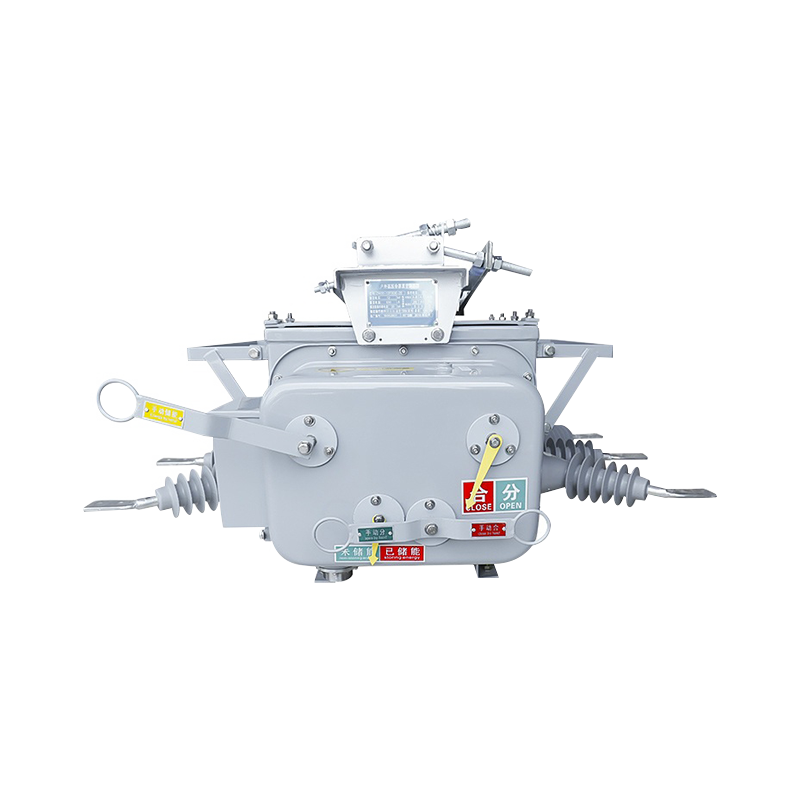

قاطع الدائرة الفراغية الخارجي ZW20 لتوزيع الجهد المتوسط ​​المثبت على القطب

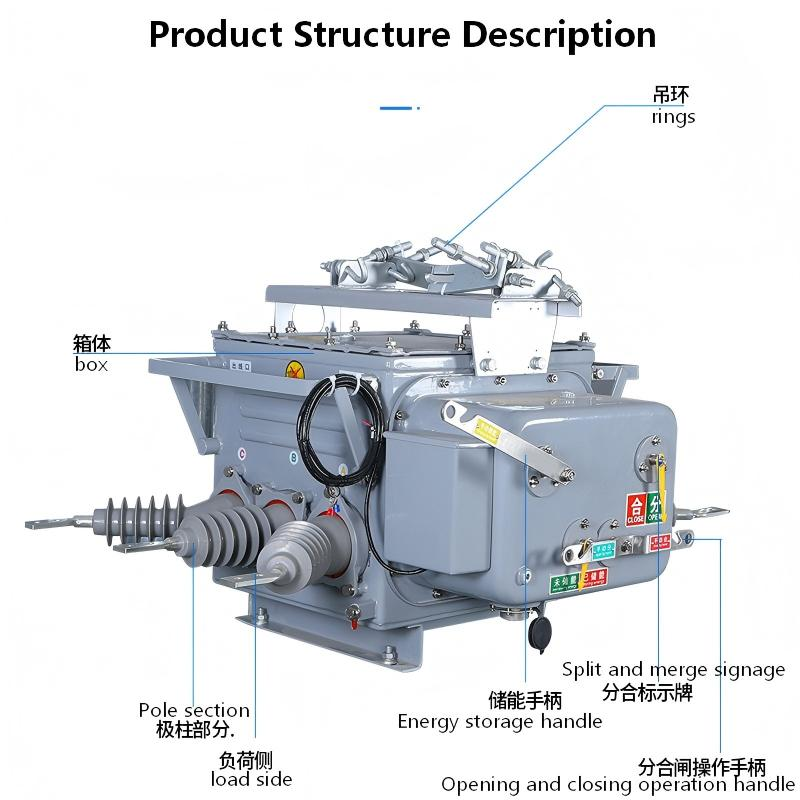

قاطع الدائرة هذا عبارة عن جهاز توزيع طاقة ذكي خارجي متكامل، والذي ينقسم بشكل أساسي إلى ثلاثة أجزاء:

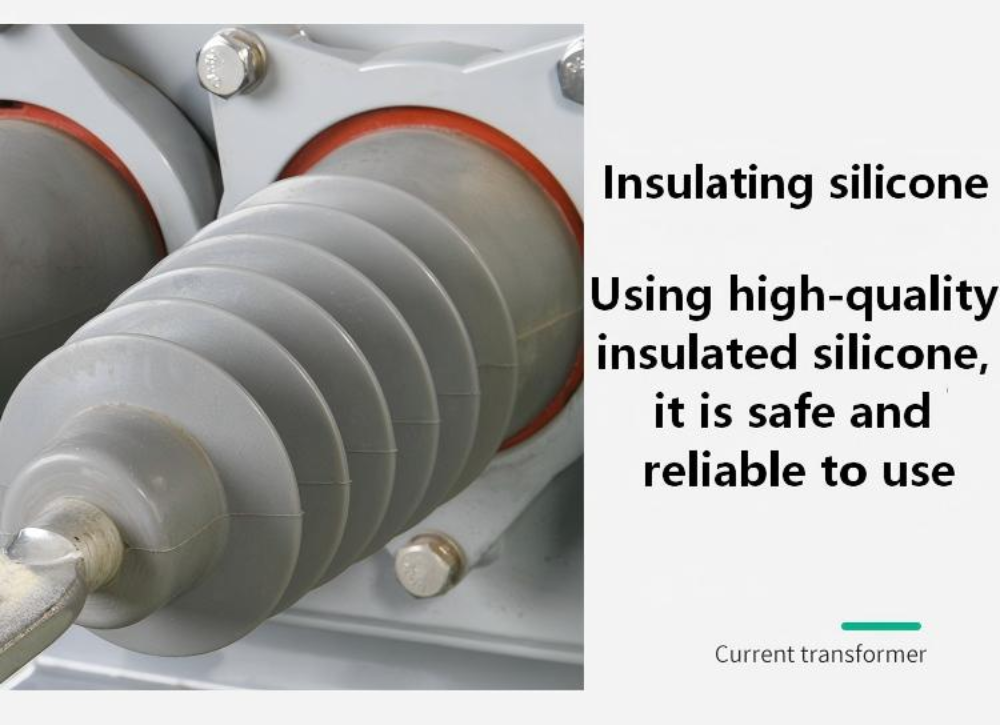

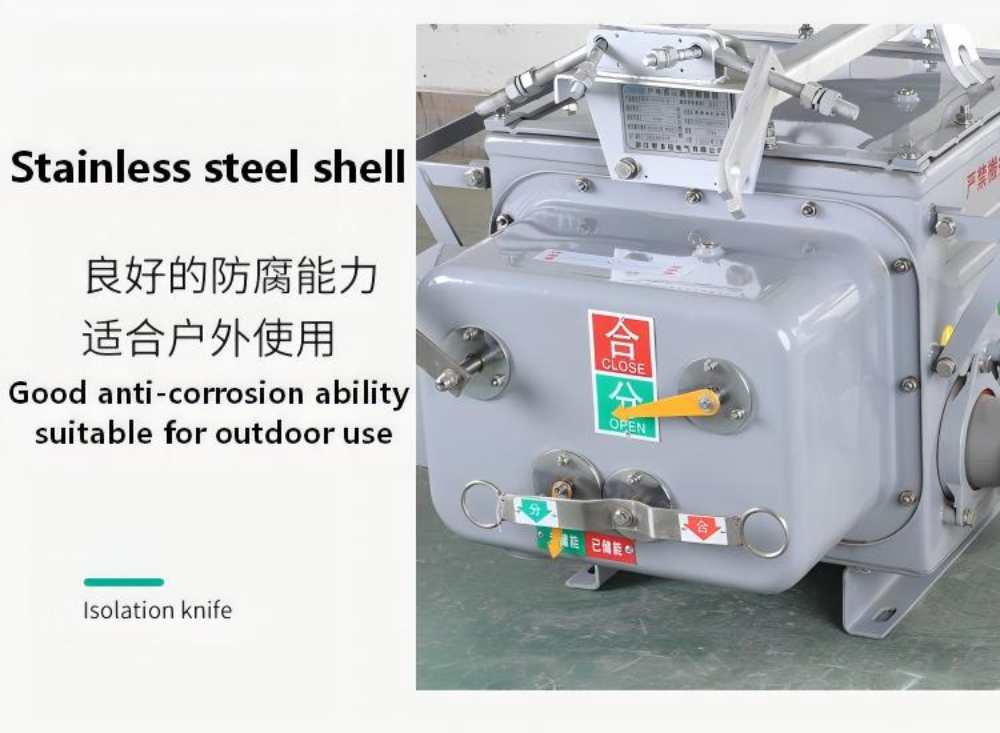

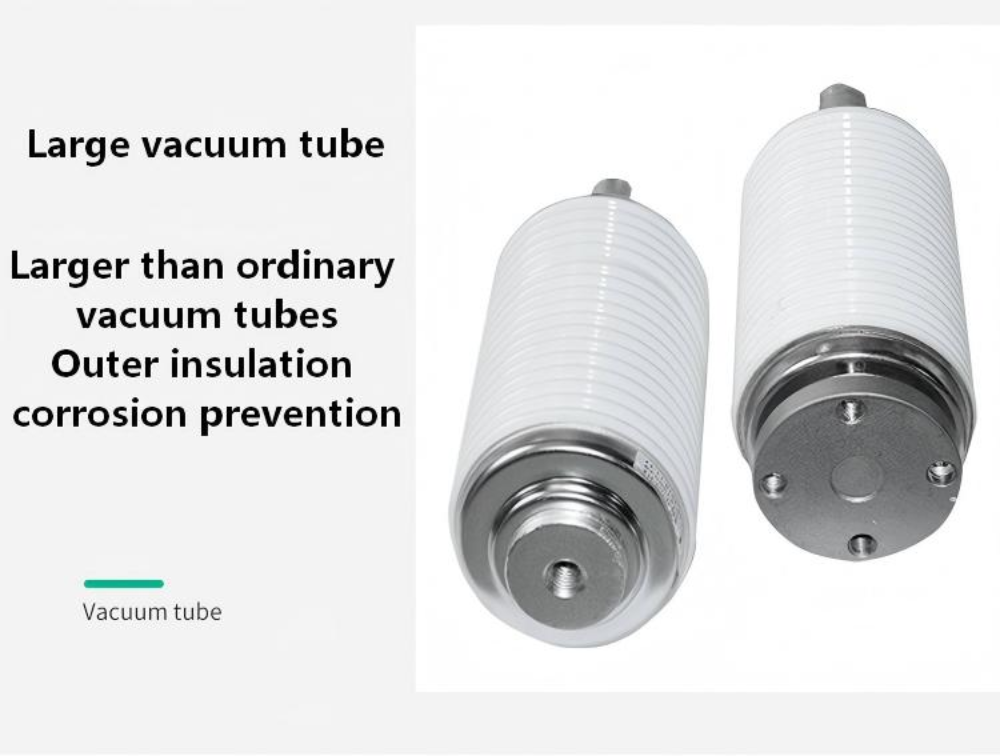

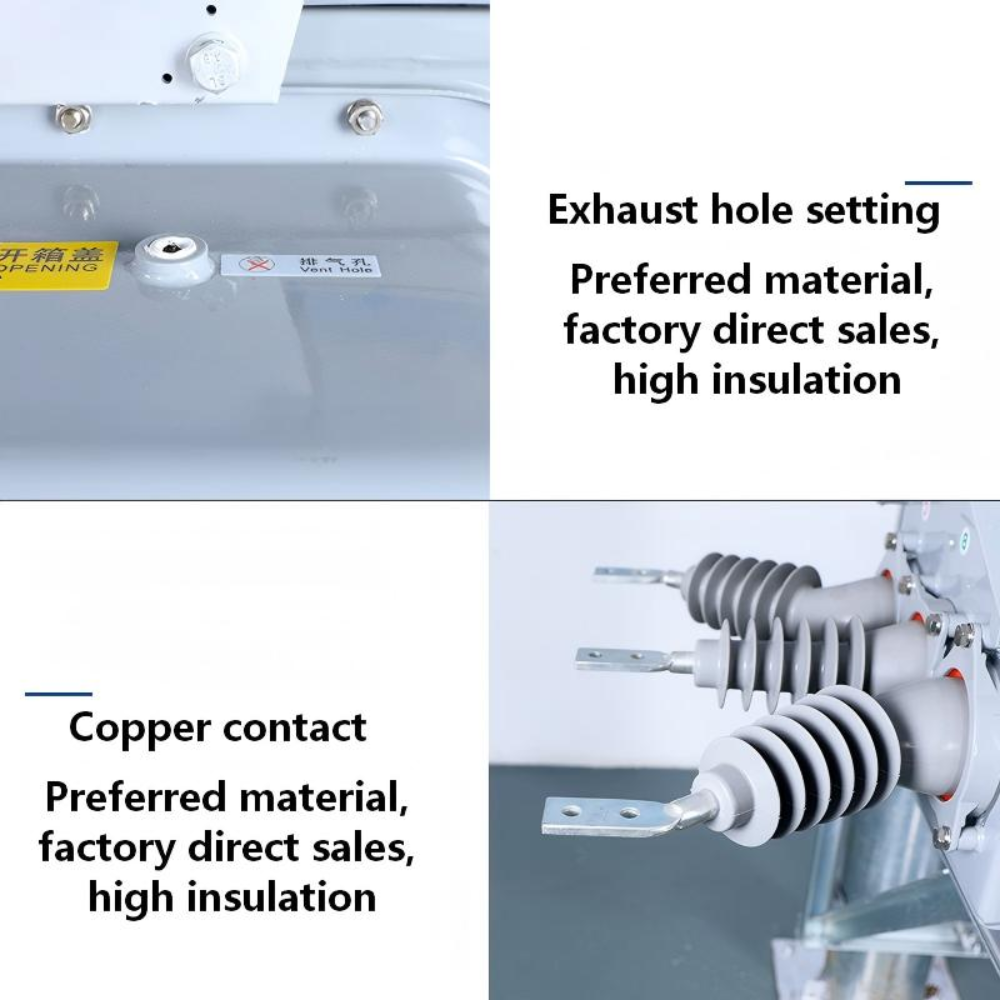

جسم قاطع الدائرة: هذا هو جوهر المعدات. يتم توصيل الدائرة الموصلة بدقة بغرفة إطفاء القوس الفراغي من خلال مكونات مثل الأعمدة الموصلة الواردة والصادرة، والمشابك الموصلة، وما إلى ذلك، لتحقيق تشغيل/إيقاف التيار. من حيث العزل والختم، التصميم رائع: القضيب الموصل مصنوع من راتنجات الايبوكسي ومواد أخرى مصبوبة ككل لضمان أداء عزل خارجي ممتاز؛ في الوقت نفسه، يعتمد الغلاف تكنولوجيا الختم الناضجة ومكونات الختم مثل حلقات "O" لضمان إحكام جيد للهواء بشكل عام.

آلية التشغيل: تتمتع الآلية بوظائف شاملة، تدعم تخزين الطاقة الكهربائية والفتح/الإغلاق، مع الاحتفاظ أيضًا بوظيفة الطوارئ للتشغيل اليدوي. إنه يدمج مكونات متعددة مثل نوابض الإغلاق، وأنظمة تخزين الطاقة، وأجهزة التحرير، وملفات الفتح والإغلاق، والمفاتيح المساعدة، وهو "مركز التحكم" الذي يقود التشغيل الدقيق لقاطع الدائرة.

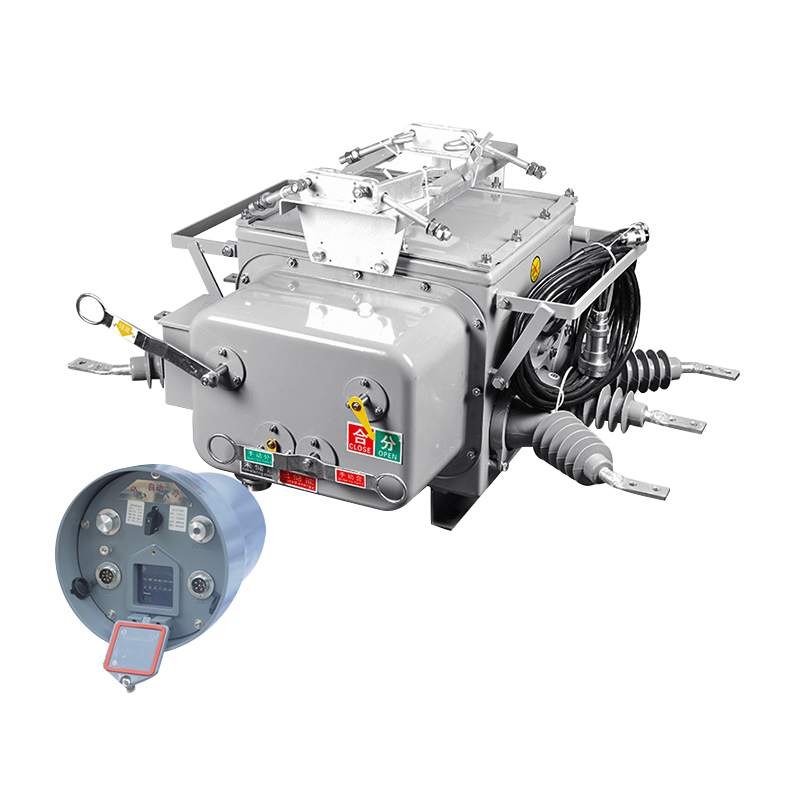

تكوين المجموعة الكاملة: المجموعة الكاملة من قواطع الدائرة الفراغية الحدودية ليست جهازًا واحدًا، ولكنها نظام. إنه يتكون بشكل أساسي من قاطع الدائرة الفراغية ZW20A-12، المتوافق مع وحدة التحكم الذكية FDR-02 أو CH-40 للحكم المنطقي، ومكمل بمحول الجهد الكهربي (JDZW-10) لتوفير الإشارات، وتشكيل حل كامل بدون صيانة.

تكمن القيمة الأساسية لهذا الجهاز في قدراته الذكية والآلية لمعالجة الأخطاء، والتي تحقق بشكل أساسي ثلاث وظائف رئيسية:

العزل التلقائي للدائرة القصيرة من مرحلة إلى مرحلة: عندما تحدث دائرة قصر من مرحلة إلى مرحلة في خط فرع المستخدم، يمكن أن تنطلق بسرعة قبل إجراء الحماية للمحطة الفرعية ذات المستوى الأعلى وتحافظ على حالة القفل، مما يحد بشكل صارم من الخطأ من جانب المستخدم ويمنعه من التأثير على شبكة الطاقة الرئيسية والمستخدمين الآخرين.

الإزالة التلقائية لخطأ التأريض أحادي الطور: بالنسبة لأعطال التأريض أحادية الطور التي تحدث من جانب المستخدم، يمكن أيضًا أخذ زمام المبادرة لفصل الخطأ وإزالته تلقائيًا. هذه العملية سريعة جدًا، مما يجعلها غير محسوسة تقريبًا للمحطة الفرعية ذات المستوى الأعلى والمستخدمين الآخرين على نفس الخط، مما يؤدي إلى تحسين موثوقية مصدر الطاقة وتجربة المستخدم بشكل كبير.

تحديد موقع نقطة الخطأ بسرعة: بعد اتخاذ الإجراء، يمكنه الإبلاغ عن معلومات الخطأ بشكل فعال. يمكن لموظفي الصيانة استخدام معدات متخصصة (مثل أجهزة الكمبيوتر المحمولة) لقراءة البيانات بسرعة في الموقع، وتحديد سبب الأخطاء والمستخدمين المسؤولين بدقة، وبالتالي تقليل الوقت اللازم لاستكشاف الأخطاء وإصلاحها واستعادة مصدر الطاقة بشكل كبير.
