محول مثبت على الوسادة من النوع الأمريكي / محول ZGS المشترك

نظرة عامة على المنتج

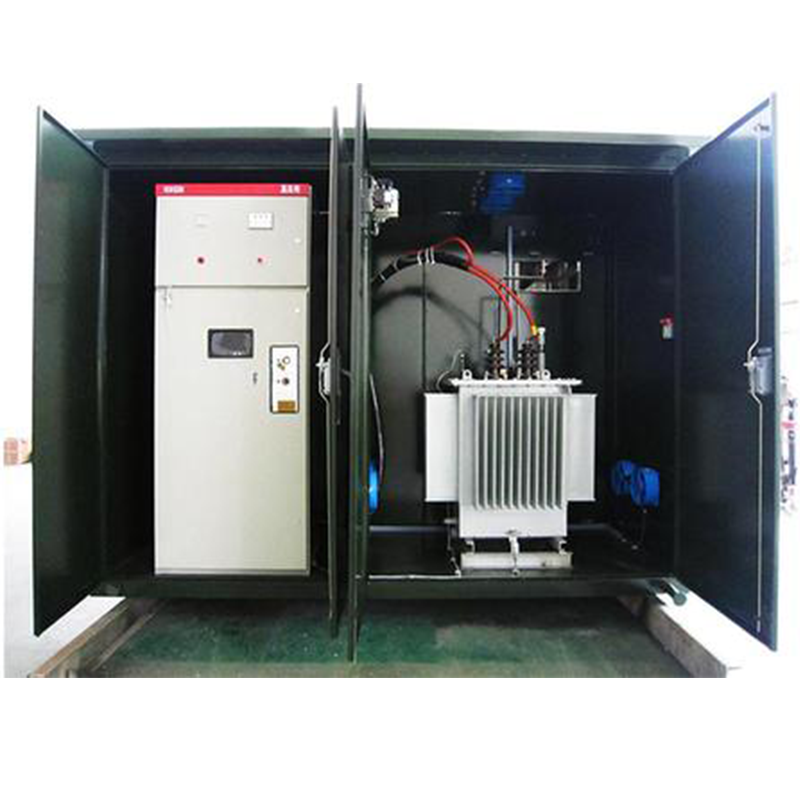

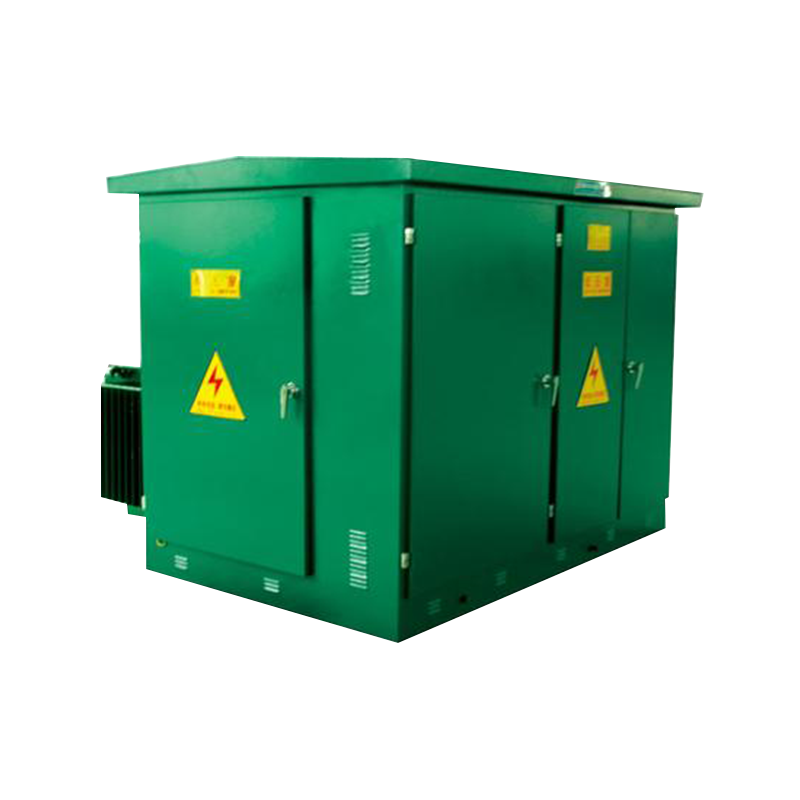

إن المحول المثبت على الوسادة من النوع الأمريكي ZGS (المحول المشترك) عبارة عن معدات توزيع الطاقة الجاهزة الخارجية المدمجة. إنه يدمج مفتاح الحمل عالي الجهد، والصمامات مزدوجة الحساسية، والمحول المغمور بالزيت، وخزانة الإخراج ذات الجهد المنخفض في حاوية واحدة مدمجة، مع تصميم مغلق تمامًا ومعزول تمامًا ومغمور بالزيت. إنه يدعم كلا من أوضاع الشبكة الحلقية وإمدادات الطاقة الطرفية، ويتم تطبيقه على نطاق واسع في تجديد شبكات الطاقة الحضرية والمجتمعات السكنية والمجمعات التجارية ومحطات الطاقة الكهروضوئية والمجمعات الصناعية ومشاريع إمدادات الطاقة المؤقتة للبناء.

مزايا المنتج الأساسية

1. هيكل متكامل مدمج للغاية

جميع مكونات الحماية ذات الجهد العالي وجسم المحولات تشترك في خزان الزيت المغلق، والحجم الإجمالي هو فقط 1/3 ~ 1/5 من المحطات الفرعية الصندوقية من النوع الأوروبي بنفس السعة، مما يقلل بشكل كبير من احتلال الأراضي وتكلفة البناء المدني. يعمل هيكل الصندوق المفرد المتكامل على تبسيط عملية النقل والوضع في الموقع.

2. عزل كامل وأداء أمان عالي

يعتمد موصلات كبل الكوع المعزولة بالكامل للخطوط الواردة ذات الجهد العالي؛ السطح الخارجي لتجهيزات الكابلات خالٍ من الكهرباء ويمكن لمسه من أجل التشغيل الآمن. توفر حماية الصمامات المزدوجة (درجة الحرارة والتيار المزدوج الحساسية للصمام الإضافي الذي يحد من التيار الاحتياطي) حماية شاملة من التيار الزائد والحمل الزائد لتجنب مخاطر احتراق المعدات. يعمل تصميم التأريض ثلاثي النقاط على التخلص من الأجزاء الحية المكشوفة لمنع حوادث الصدمات الكهربائية.

3. صيانة منخفضة وعمر خدمة طويل

يقوم هيكل خزان الزيت المحكم الغلق بعزل الزيت عن الهواء، مما يؤدي إلى إبطاء شيخوخة الزيت بشكل فعال؛ يدعم المحول التشغيل بدون صيانة على المدى الطويل. يتيح الهيكل الإضافي القياسي للصمامات وأطراف الكابلات الاستبدال السريع للأجزاء المعيبة دون تفكيك معقد. يتكيف الغلاف الفولاذي المدلفن على البارد مع طلاء خارجي مضاد للتآكل مع المطر والغبار والبيئات الخارجية عالية الرطوبة.

4. توافق مرن لإمدادات الطاقة

يدعم نظامين من الأسلاك: الشبكة الرئيسية الحلقية ومصدر الطاقة الفردي الطرفي، مما يحقق التبديل السلس للطاقة لتحسين موثوقية مصدر الطاقة. تحتفظ حجرة الجهد المنخفض بمساحة تركيب وفيرة لـ MCCB، والعدادات متعددة الوظائف، وATS، ووحدات تعويض الطاقة التفاعلية، القابلة للتخصيص وفقًا لمتطلبات حمل المستخدم.

5. أداء محول ممتاز

يعتمد المحول المدمج المغمور بالزيت على قلب من صفائح الفولاذ السيليكونية ذات اللفة المتدرجة، ويتميز بفقدان منخفض للحمل، وضجيج تشغيل منخفض، ومقاومة قوية للدائرة القصيرة والحمل الزائد. إنها تسمح بتشغيل التحميل الزائد لفترة طويلة دون تقصير عمر الخدمة، وهي مستقرة للسيناريوهات الصناعية المستمرة ذات الأحمال الثقيلة.

سيناريوهات التطبيق

تجديد شبكة الكهرباء الحضرية والأحياء السكنية والمدارس والمستشفيات ومراكز التسوق التجارية؛

محطات الطاقة الكهروضوئية الموزعة ومزارع الرياح وتخزين الطاقة الداعمة لتوزيع الطاقة؛

ورش المصانع الصناعية وشركات التعدين وإمدادات الطاقة في الحديقة؛

إمدادات الطاقة المؤقتة للبناء للطرق السريعة والأنفاق والنقل بالسكك الحديدية والمشاريع البلدية؛

شبكة توزيع الطاقة الريفية وإمدادات الطاقة المركزية لإنارة الشوارع.
