بيت / منتجات / منتجات أخرى / جهات الاتصال / موصل تيار متردد مغناطيسي 25 أمبير 220 فولت – مفتاح التحكم في محرك السكك الحديدية DIN

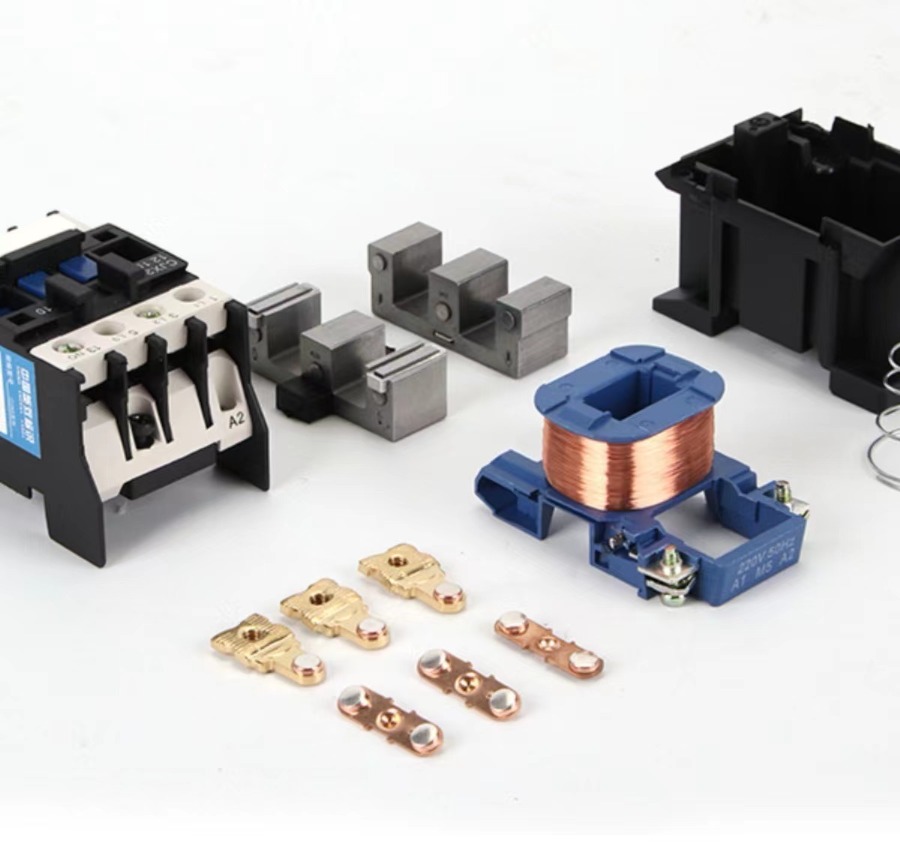

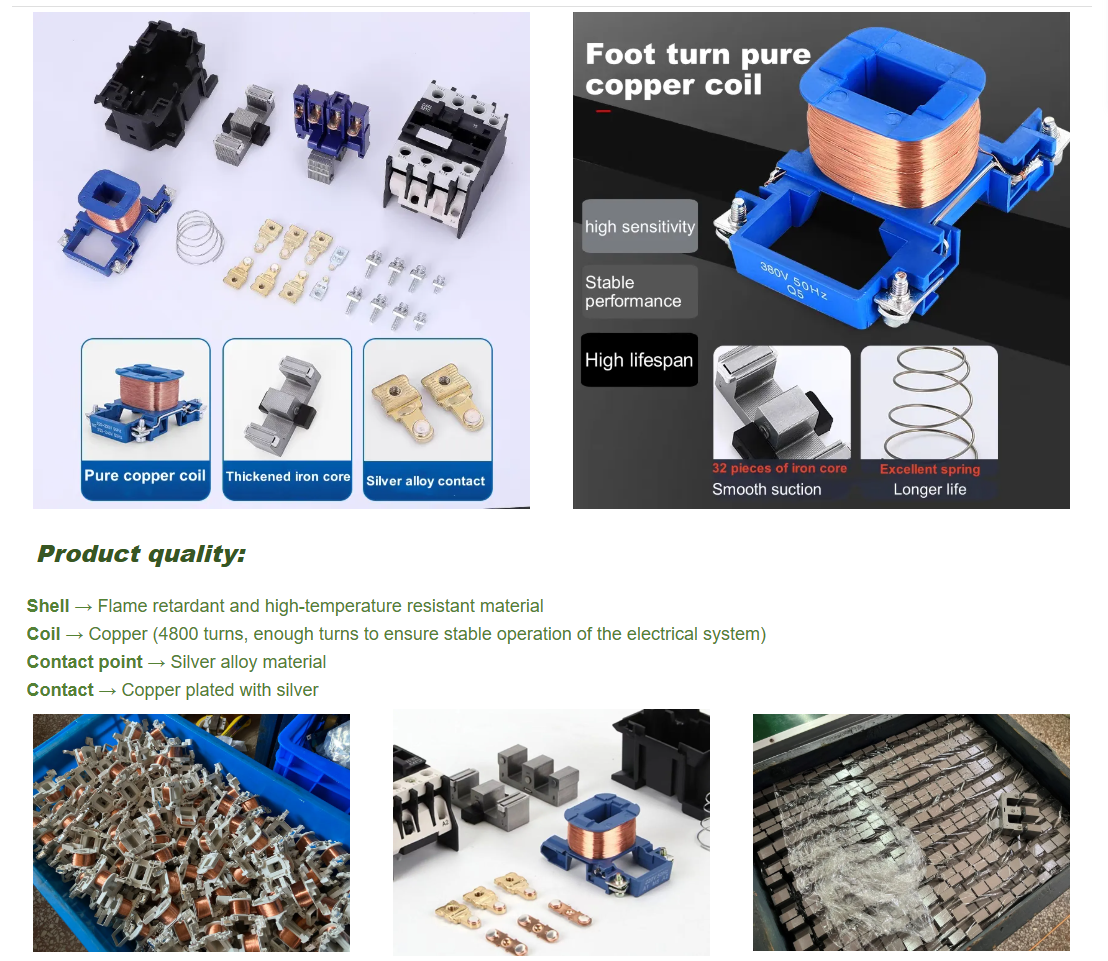

مبدأ العمل: عند تشغيل موصل التيار المتردد، سيولد الملف الداخلي مجالًا مغناطيسيًا، مما يتسبب في جذب قلب الحديد المتحرك وقلب الحديد الثابت معًا، مما يدفع نظام الاتصال إلى الاتصال بجهة الاتصال الثابتة وتوصيل الدائرة. بعد أن يفقد الملف الطاقة، تختفي قوة الشفط، وسيقوم زنبرك إعادة الضبط بدفع قلب الحديد المتحرك لأعلى، مما يتسبب في انفصال نقاط الاتصال وانقطاع الدائرة.
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases

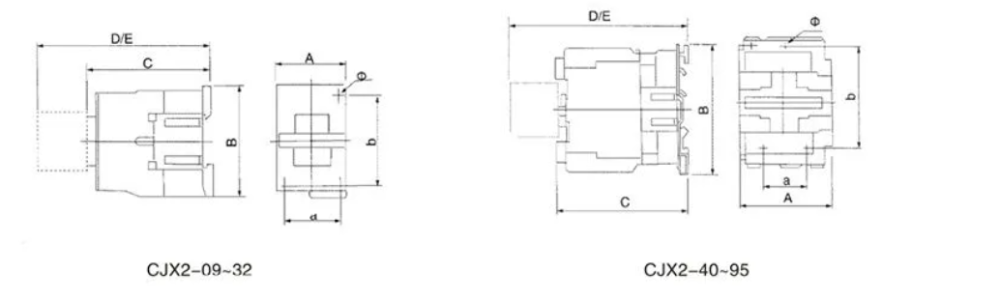

| نموذج | أ (مم) | ب (مم) | ج (مم) | د (مم) | ه (مم) | أ (مم) | ب (مم) | Φ (مم) |
| د09~12 | 47 | 76 | 82 | 11 | 133 | 34/35 | 50/60 | 4.5 |
| د18 | 47 | 76 | 87 | 118 | 138 | 34/35 | 50/60 | 4.5 |
| د25 | 57 | 86 | 95 | 126 | 146 | 40 | 48 | 4.5 |
| د32 | 57 | 86 | 100 | 131 | 151 | 40 | 48 | 4.5 |
| د40~65 | 77 | 129 | 116 | 145 | 165 | 40 | 100/110 | 6.5 |
| د80~95 | 87 | 129 | 127 | 175 | 195 | 40 | 100/110 | 6.5 |
| نوع الموديل | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| تيار العمل المقدر (أ) | ايه سي 3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| ايه سي 4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |
| محرك ثلاثي الطور مستوى AC－3 (كيلوواط) | 220/230 فولت | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400 فولت | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 415 فولت | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | - | - | |
| 500 فولت | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | - | - | |
| 660/690 فولت | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| تيار التسخين المقدرIth(A) | 20 | 20 | 30 | 32 | 40 | 50 | 60 | 80 | 125 | 125 | |
| العمر الكهربائي (10000 دورة) | ايه سي 3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| ايه سي 4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | |
| العمر الميكانيكي (10000 دورة) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| نموذج الاتصال | رقم 3P | 3P NC لا | |||||||||
| نموذج | التيار المقدر (أ) | جهة الاتصال الرئيسية | جهة اتصال مساعدة | طاقة الحمل أحادية الطور (كيلوواط) | قدرة الحمل ثلاثية الطور (كيلوواط) |
| سي جيه اكس 2-0910 | 9أ | 3NO | 1لا | 1.8 كيلو وات | 3.5 كيلو وات |
| سي جيه اكس 2-0901 | 9أ | 3NO | 1NC | 1.8 كيلو وات | 3.5 كيلو وات |
| سي جيه اكس 2-1210 | 12أ | 3NO | 1لا | 2.5 كيلو وات | 5 كيلو وات |
| سي جيه اكس 2-1201 | 12أ | 3NO | 1NC | 2.5 كيلو وات | 5 كيلو وات |
| سي جيه اكس 2-1810 | 18أ | 3NO | 1لا | 3.5 كيلو وات | 7.5 كيلو وات |
| سي جيه اكس 2-1801 | 18أ | 3NO | 1NC | 3.5 كيلو وات | 7.5 كيلو وات |
| سي جيه اكس 2-2510 | 25أ | 3NO | 1لا | 5 كيلو وات | 8.5 كيلو وات |
| سي جيه اكس 2-2501 | 25أ | 3NO | 1NC | 5 كيلو وات | 8.5 كيلو وات |

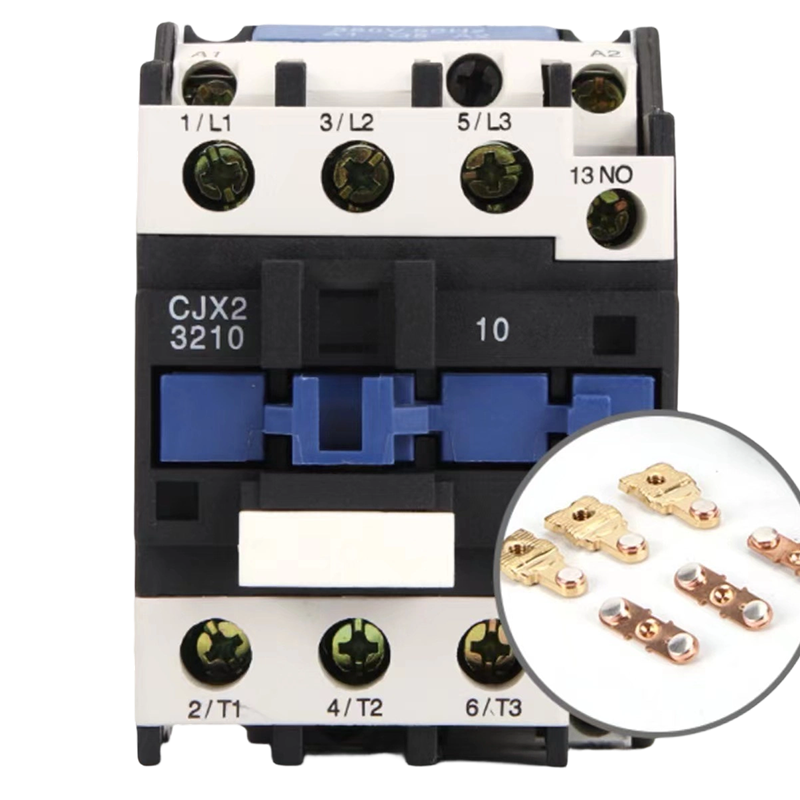

| سي جيه اكس 2-3210 | 32أ | 3NO | 1لا | 6 كيلو وات | 12 كيلو وات |
| سي جيه اكس 2-3201 | 32أ | 3NO | 1NC | 6 كيلو وات | 12 كيلو وات |
| سي جيه اكس 2-4011 | 40أ | 3NO | 1لا 1NC | 8 كيلو وات | 18.5 كيلو وات |
| سي جيه اكس 2-5011 | 50أ | 3NO | 1لا 1NC | 10 كيلو وات | 24 كيلو وات |
| سي جيه اكس 2-6511 | 65أ | 3NO | 1لا 1NC | 12.5 كيلو وات | 28 كيلو وات |
| سي جيه اكس 2-8011 | 80أ | 3NO | 1لا 1NC | 15.5 كيلو وات | 37 كيلو وات |
| سي جيه اكس 2-9511 | 95أ | 3NO | 1لا 1NC | 18.5 كيلو وات | 44 كيلو وات |
