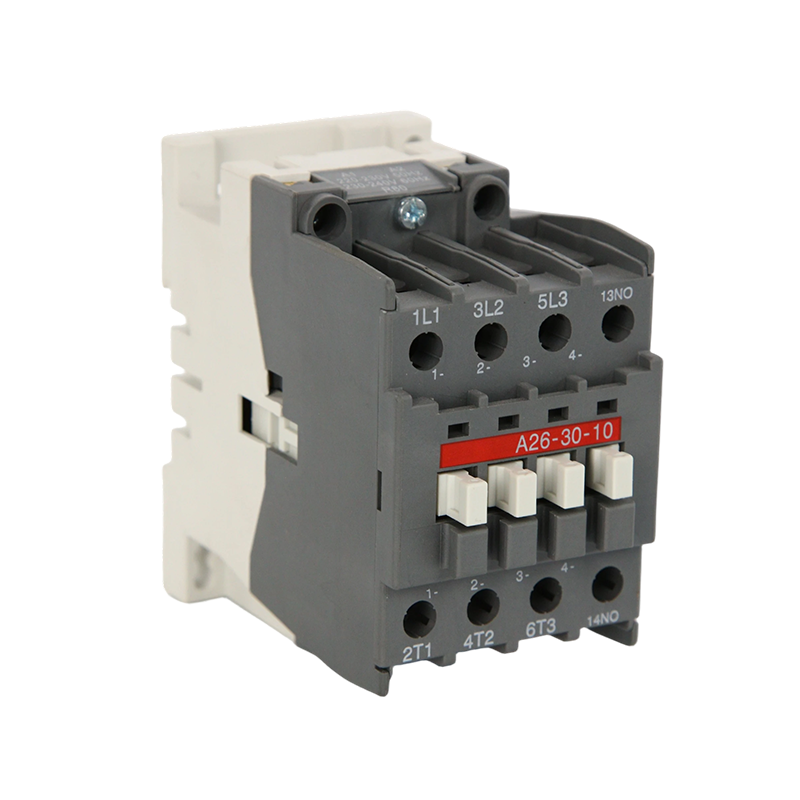

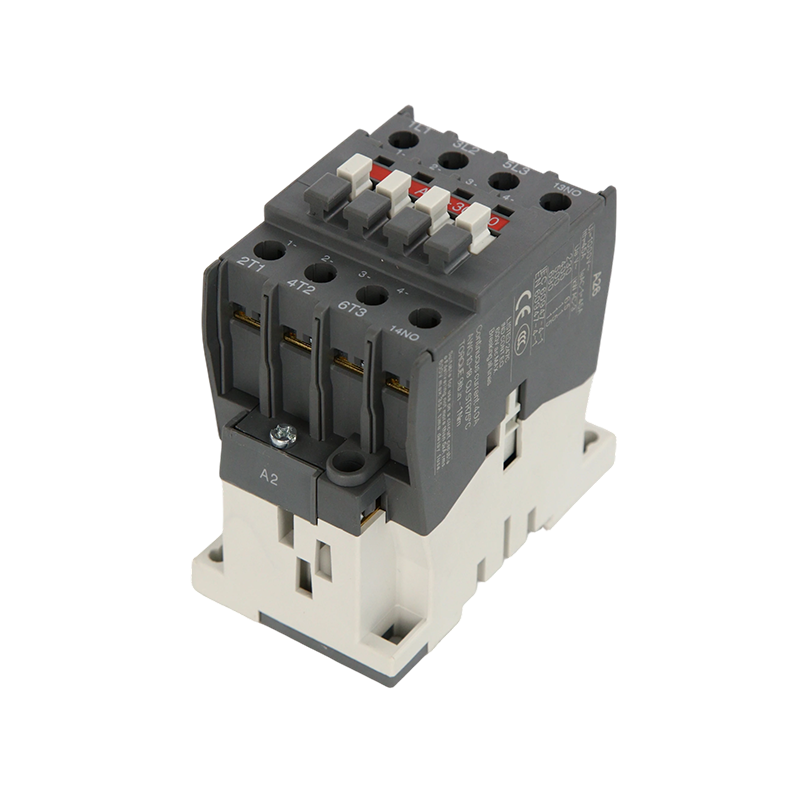

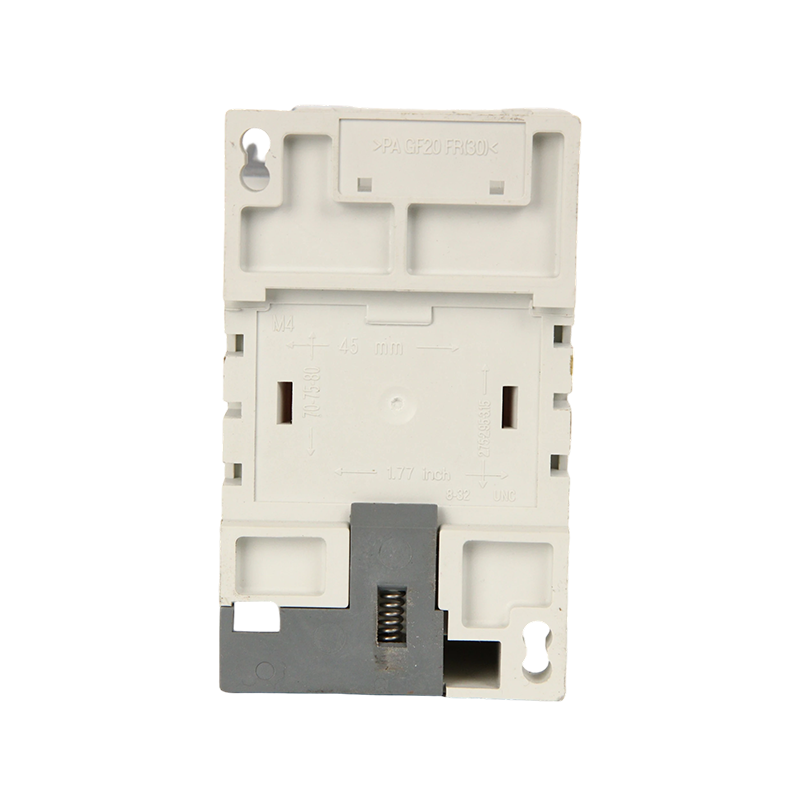

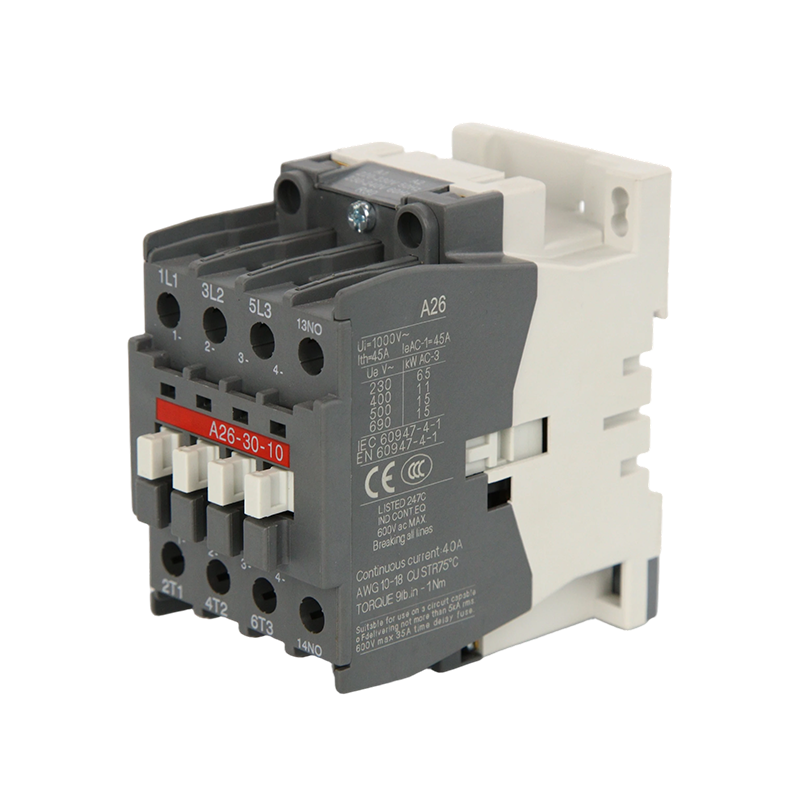

موصل تيار متردد 40 أمبير 380 فولت 3P – مرحل بدء تشغيل المحرك الصناعي

الوصف:

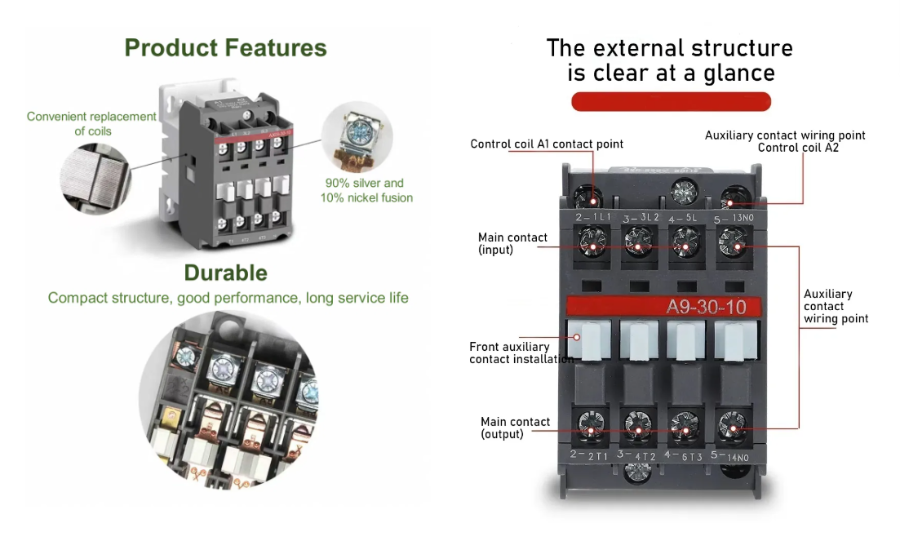

توفر موصلات التيار المتردد من سلسلة MINGTUO LC1 تبديلًا وتحكمًا موثوقًا به لمجموعة واسعة من التطبيقات الكهربائية. تم تصميم هذه الموصلات بآليات كهرومغناطيسية متقدمة ومواد اتصال متينة، مما يضمن التشغيل المستقر وعمر الخدمة الطويل والأداء المتسق في البيئات الصناعية الصعبة. يسمح تصميمها المدمج والمعياري بالتكامل المرن في أنظمة التحكم المختلفة مع تقليل متطلبات المساحة.

التطبيقات:

التطبيقات الأساسية

أنظمة حماية المحرك والتحكم فيه

إدارة وأتمتة نظام التدفئة والتهوية وتكييف الهواء

الأتمتة الصناعية والتحكم في الآلات

تشغيل المضخة والضاغط

دوائر التحكم في الإضاءة

شبكات توزيع الطاقة والمفاتيح الكهربائية

AC Contactor.mp4

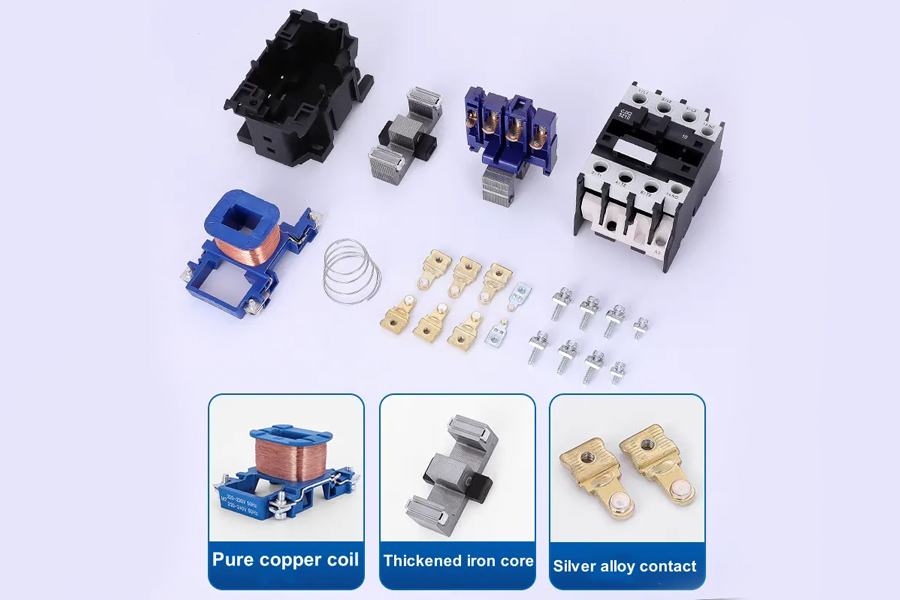

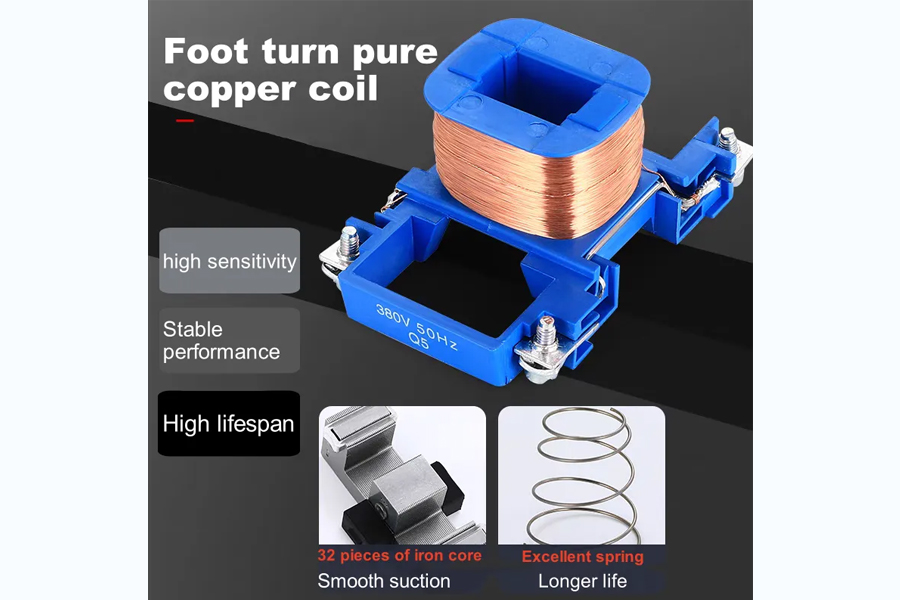

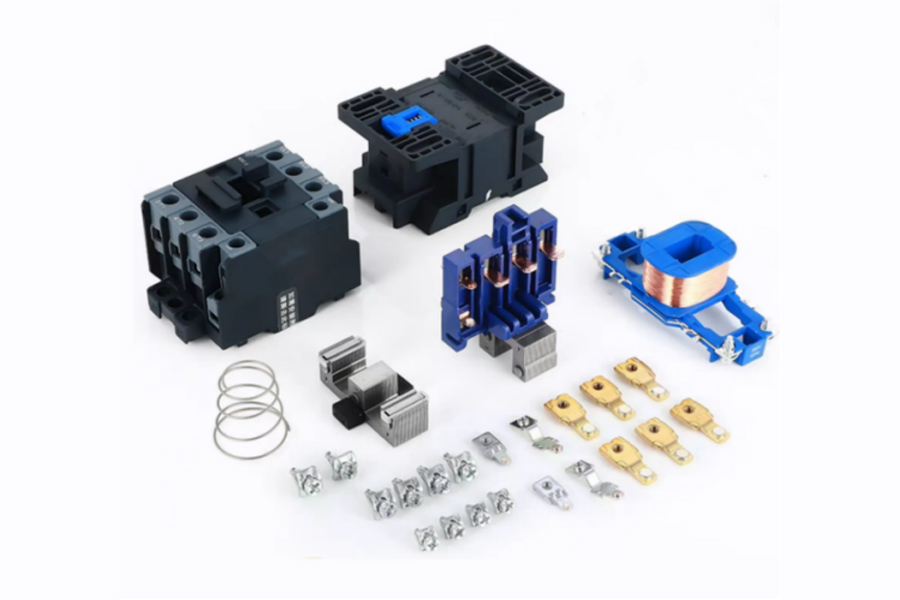

عندما يتم تنشيط موصل التيار المتردد، يولد الملف الداخلي مجالًا مغناطيسيًا، مما يتسبب في جذب قلب الحديد المتحرك وقلب الحديد الثابت لبعضهما البعض. تعمل هذه الحركة على دفع نظام الاتصال للتفاعل مع جهات الاتصال الثابتة، مما يؤدي إلى إكمال الدائرة. عندما يتم إلغاء تنشيط الملف، تختفي قوة الجذب، ويقوم زنبرك إعادة الضبط برفع قلب الحديد المتحرك، مما يؤدي إلى فصل نقاط الاتصال وكسر الدائرة.

Contactor Power-on Pull-in Test
AC Contactor

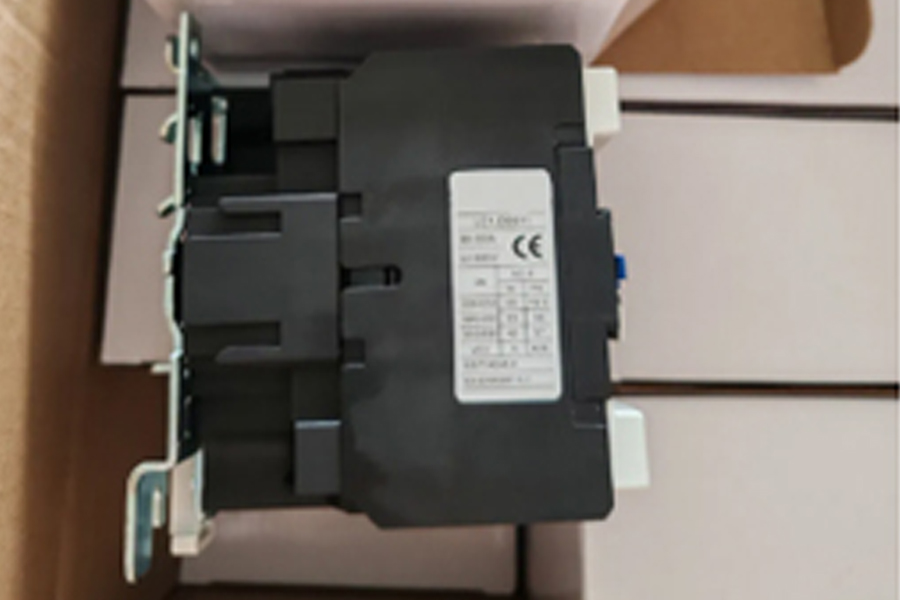

Project Cases
Project Cases
Project Cases
Project Cases
Project Cases

الحد الأقصى لقوة التيار المتردد للمحرك الكهربائي 0≤55°C،400V	4	5.5	7.5	11	15	18.5	22	30	37
نموذج المنتج (مخطط خط التيار المتردد)	اكس09	اكس 12	اكس 18	اكس 25	اكس 32	اكس 40	اكس 50	اكس 65	اكس 80
تيار العمل المقدر AC-3 0≤55°C،400V	9	12	18	25	32	40	50	65	80
تيار العمل المقدر AC-1 0≤55°C،400V	22	25	27	32	55	60	100	115	125

نوع الموديل		9	12	18	25	32	40	50	65	80	95
تيار العمل المقدر (أ)	ايه سي 3	9	12	18	25	32	40	50	65	80	95
تيار العمل المقدر (أ)	ايه سي 4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
محرك ثلاثي الطور مستوى AC－3 (كيلوواط)	220/230 فولت	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 فولت	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 فولت	4	5.5	9	11	15	22	25	37	-	-
	500 فولت	5.5	7.5	10	15	18.5	22	30	37	-	-
	660/690 فولت	5.5	7.5	10	15	18.5	30	33	37	45	45
تيار التسخين المقدرIth(A)		20	20	30	32	40	50	60	80	125	125
العمر الكهربائي (10000 دورة)	ايه سي 3	100	100	100	100	80	80	60	60	60	60
العمر الكهربائي (10000 دورة)	ايه سي 4	20	20	20	20	20	15	15	15	10	10
العمر الميكانيكي (10000 دورة)		1000	1000	1000	1000	800	800	800	800	600	600
نموذج الاتصال		رقم 3P					3P NC لا

نموذج	التيار المقدر (أ)	جهة الاتصال الرئيسية	جهة اتصال مساعدة	طاقة الحمل أحادية الطور (كيلوواط)	قدرة الحمل ثلاثية الطور (كيلوواط)
سي جيه اكس 2-0910	9أ	3NO	1لا	1.8 كيلو وات	3.5 كيلو وات
سي جيه اكس 2-0901	9أ	3NO	1NC	1.8 كيلو وات	3.5 كيلو وات
سي جيه اكس 2-1210	12أ	3NO	1لا	2.5 كيلو وات	5 كيلو وات
سي جيه اكس 2-1201	12أ	3NO	1NC	2.5 كيلو وات	5 كيلو وات
سي جيه اكس 2-1810	18أ	3NO	1لا	3.5 كيلو وات	7.5 كيلو وات
سي جيه اكس 2-1801	18أ	3NO	1NC	3.5 كيلو وات	7.5 كيلو وات
سي جيه اكس 2-2510	25أ	3NO	1لا	5 كيلو وات	8.5 كيلو وات
سي جيه اكس 2-2501	25أ	3NO	1NC	5 كيلو وات	8.5 كيلو وات
سي جيه اكس 2-3210	32أ	3NO	1لا	6 كيلو وات	12 كيلو وات
سي جيه اكس 2-3201	32أ	3NO	1NC	6 كيلو وات	12 كيلو وات
سي جيه اكس 2-4011	40أ	3NO	1لا 1NC	8 كيلو وات	18.5 كيلو وات
سي جيه اكس 2-5011	50أ	3NO	1لا 1NC	10 كيلو وات	24 كيلو وات
سي جيه اكس 2-6511	65أ	3NO	1لا 1NC	12.5 كيلو وات	28 كيلو وات
سي جيه اكس 2-8011	80أ	3NO	1لا 1NC	15.5 كيلو وات	37 كيلو وات
سي جيه اكس 2-9511	95أ	3NO	1لا 1NC	18.5 كيلو وات	44 كيلو وات
