الوحدة الرئيسية للحلقة الصديقة للبيئة

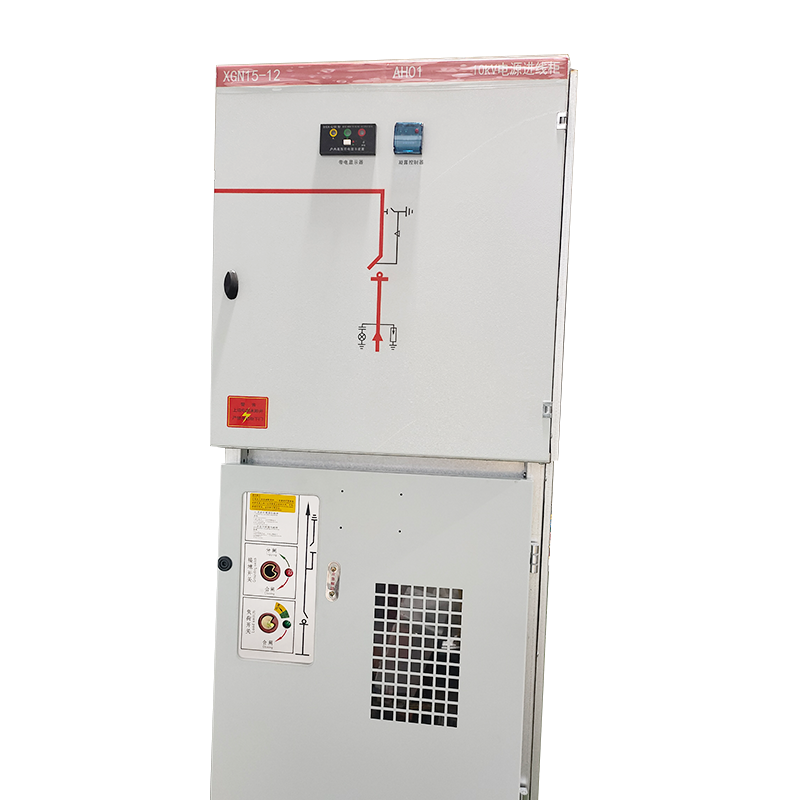

نظرة عامة على المنتج

إن الخزانة المعزولة بالغاز الصديقة للبيئة عبارة عن معدات توزيع طاقة متكاملة داخلية وخارجية خالية من SF₆ تم تطويرها بشكل مستقل بواسطة Mingtuo Electric. إنها تتخلى عن الغازات الدفيئة التقليدية لسداسي فلوريد الكبريت وتعتمد الهواء الجاف أو النيتروجين كوسيلة عازلة صديقة للبيئة وإطفاء القوس الكهربائي. تم دمج كل من فاصل الجهد العالي، ومفتاح التأريض، وقاطع الدائرة الفراغية، وCT/PT ووحدات القياس والتحكم الثانوية في خزان غاز مغلق.

يدعم الجهاز كلاً من مصدر طاقة الشبكة الحلقية وأوضاع إمداد الطاقة الفردية الطرفية. يتم تطبيقه على نطاق واسع في تجديد شبكات الطاقة الحضرية والمجتمعات السكنية والساحات التجارية ومحطات الطاقة الكهروضوئية لتخزين الطاقة والمجمعات الصناعية ومشاريع إمدادات الطاقة المؤقتة للبناء. إنه بمثابة بديل صديق للبيئة منخفض الكربون للخزائن التقليدية المعزولة بالغاز SF₆ والمحولات الأمريكية المثبتة على الوسادة والمحطات الفرعية الأوروبية الجاهزة.

مزايا المنتج الأساسية

3.1 انعدام انبعاث الغازات الدفيئة، وانخفاض الكربون، وصديقة للبيئة

يستخدم خزان الغاز المحكم الهواء الجاف أو النيتروجين عالي النقاء كوسيلة عازلة وإطفاء القوس الكهربائي بدون غازات الدفيئة SF₆ أو المواد الخطرة التي تحتوي على الفلور، مع احتمالية الاحتباس الحراري العالمي قريبة من الصفر. إنه يتوافق مع السياسات الوطنية للكربون المزدوج ومعايير عطاءات شبكة الطاقة الخضراء. يمكن استنفاد الوسط العازل مباشرة وإعادة تدويره بعد إيقاف تشغيل المعدات، مما يقلل تكاليف التخلص من النفايات الخطرة وتحقيق تشغيل منخفض الكربون لدورة حياة كاملة.

3.2 خزان غاز مدمج ومحكم الغلق، منطقة صغيرة محتلة

تم دمج جميع المكونات الأساسية ذات الجهد العالي داخل خزان غاز محكم الغلق مصنوع من الفولاذ المقاوم للصدأ. الحجم الإجمالي للخزانة أصغر بكثير من المحطات الفرعية الأوروبية والمفاتيح الكهربائية التقليدية المعزولة بالهواء بنفس السعة. يعمل التصميم المعياري المتكامل على تقليل تكاليف الأساسات المدنية بشكل كبير، ويبسط النقل البحري والبري، ويتيح التثبيت وتحديد المواقع بسرعة في الموقع.

3.3 هيكل آمن معزول بالكامل، صيانة منخفضة

يتم وضع جميع الأجزاء الحية ذات الجهد العالي داخل خزان الغاز المعدني المغلق بدون أي مكونات حية مكشوفة. يضمن تصميم العزل المغلق بالكامل عدم وجود كهربة على سطح الخزانة لتشغيل آمن باللمس. تعمل دوائر التأريض المستقلة والأقفال الميكانيكية المتعددة (الإغلاق/التأريض/التعشيق لباب الخزانة) على منع حوادث الصدمات الكهربائية الناجمة عن سوء التشغيل.

يقوم خزان الغاز المحكم بعزل الرطوبة والغبار والتكثيف لتجنب أكسدة وسط العزل والشيخوخة، مما يدعم التشغيل بدون صيانة على المدى الطويل في ظل ظروف العمل العادية. تسمح المحولات القياسية والمحطات الثانوية بالاستبدال السريع للمكونات المعيبة دون تفكيك خزان الغاز الرئيسي.

3.4 خزانة خارجية مضادة للتآكل، قابلة للتكيف مع البيئات القاسية

الخزانة مصنوعة من صفائح فولاذية سميكة ملفوفة على البارد مع طلاء رش إلكتروستاتيكي خاص مضاد للصدأ في الهواء الطلق، ومقاوم للمطر والرمل والرطوبة العالية ودرجة الحرارة القصوى. يعمل التصميم العلوي المنحدر على تسريع تصريف مياه الأمطار، وتتكيف أبواب الخزانات متعددة الغلق مع حماية مصنفة IP مع المناطق الجنوبية الممطرة والمناطق الشمالية الباردة وبيئات الضباب الملحي الساحلية.

3.5 مقصورة الجهد المنخفض القابلة للتخصيص والتوسع الذكي

يتم تثبيت حجرة الجهد المنخفض مسبقًا بقضبان تثبيت وفيرة، تدعم قواطع الدائرة المقولبة الاختيارية، وعدادات الطاقة متعددة الوظائف، ومفاتيح النقل الأوتوماتيكية ATS، ووحدات تعويض الطاقة التفاعلية، وأجهزة المراقبة الذكية. تتيح واجهة الاتصال RS485 القياسية الاتصال السلس مع أنظمة المراقبة عن بعد لتوزيع الطاقة الذكية وتخزين الطاقة الكهروضوئية لتحقيق القياس عن بعد والإشارات عن بعد والتحكم عن بعد.

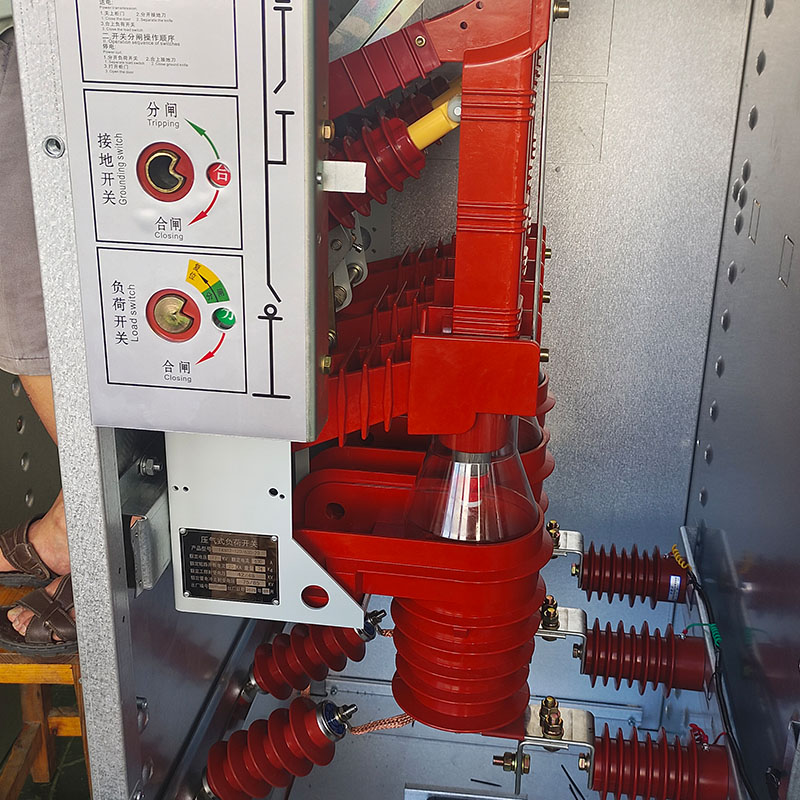

3.6 دائرة رئيسية منخفضة الخسارة وعالية الموثوقية

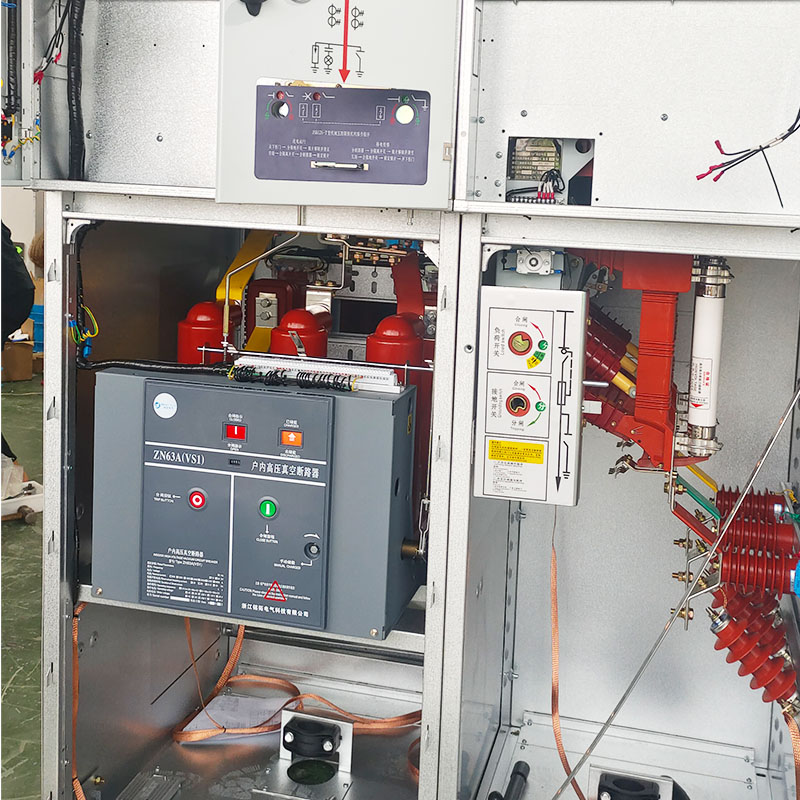

يوفر قاطع الفراغ المدمج أداءً مستقرًا للكسر مع مقاومة قوية لدائرة القصر والحمل الزائد. يعمل هيكل قضيب التوصيل النحاسي الأمثل على تقليل فقدان الدائرة وضوضاء التشغيل. تدعم الخزانة التشغيل المستمر للأحمال الثقيلة لفترة طويلة، وهي مثالية لسيناريوهات الأحمال العالية مثل المصانع ومحطات تخزين الطاقة.

جدول المعلمات التقنية

البند	المواصفات
نموذج	خزانة معزولة بالغاز صديقة للبيئة (خزانة صديقة للبيئة)
تصنيف الجهد العالي	10 كيلو فولت / أقصى جهد تشغيل 12 كيلو فولت
تصنيف الجهد المنخفض	تيار متردد 0.4 كيلو فولت (ثلاث مراحل وأربعة أسلاك)
التردد المقدر	50 هرتز
النطاق الحالي المقدر	630A ~ 1250A
وقت قصير يتحمل التيار	20 كيلو أمبير / 25 كيلو أمبير (4 ثواني)
1 دقيقة تردد الطاقة يتحمل الجهد	35 كيلو فولت (جانب الجهد العالي)
دفعة البرق تحمل الجهد	75 كيلو فولت
وسيلة العزل والإطفاء بالقوس الكهربائي	الهواء الجاف / النيتروجين (خالٍ من SF₆)
فئة حماية الضميمة	IP34 (خارجي) / IP30 (داخلي)
درجة الحرارة المحيطة	-45 درجة مئوية ~ 55 درجة مئوية
مستوى الضوضاء (مسافة 1 متر)	≥55 ديسيبل
نوع التثبيت	تركيب خزانة داخلية / تركيب مثبت على وسادة أرضية خارجية

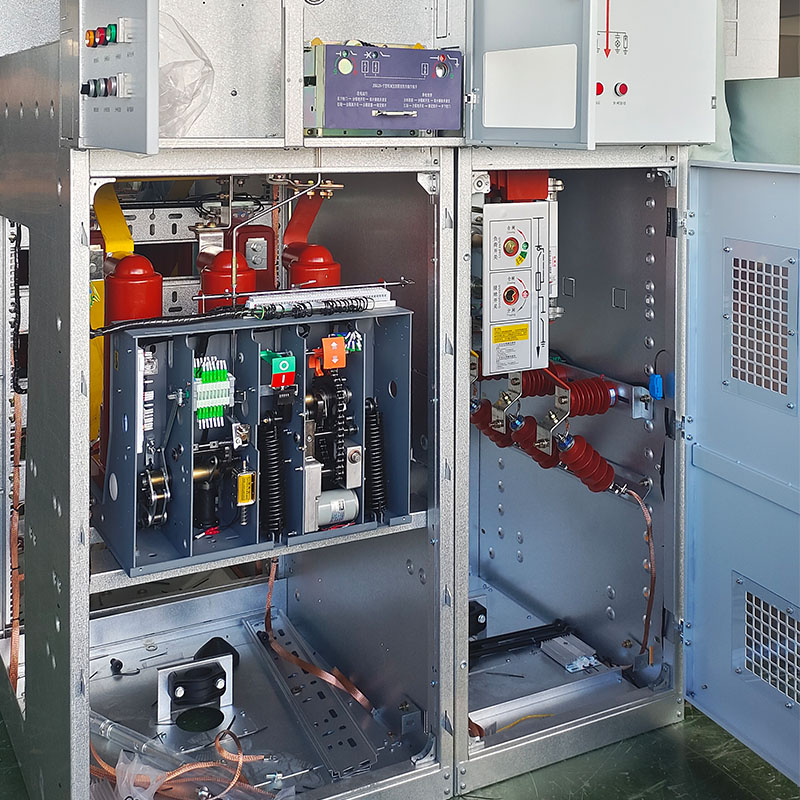

الهيكل

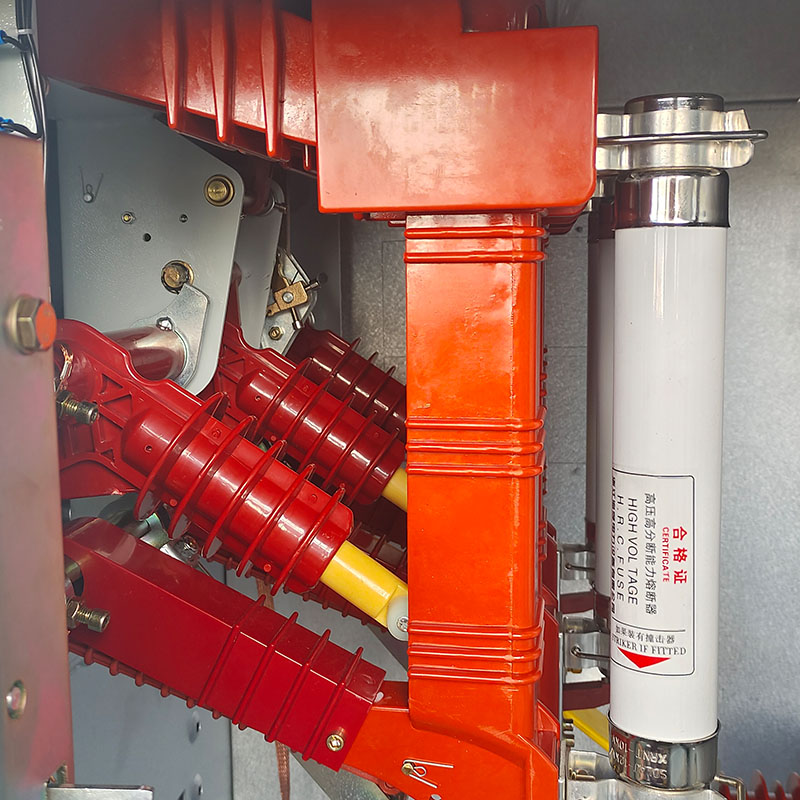

يشتمل خزان الغاز المصنوع من الفولاذ المقاوم للصدأ والمحكم الغلق بالكامل على قاطع دائرة مفرغ وفاصل ومفتاح تأريض ومقياس ضغط الغاز وجهاز تخفيف الضغط المقاوم للانفجار. يتم إغلاق جميع المكونات الحية ذات الجهد العالي داخل وسط الهواء الجاف/النيتروجين لعزل الرطوبة والغبار الخارجي. يتم حجز واجهات مراقبة الضغط والكشف عن تسرب الغاز للفحص عبر الإنترنت. مجهزة بأقفال ميكانيكية متداخلة خماسية الوقاية لتجنب عمليات التشغيل الخاطئة الخطيرة مثل إغلاق مفتاح التأريض تحت الحمل وفتح باب الخزانة الرئيسي مباشرة.

5.1 مقصورة الإخراج المستقلة ذات الجهد المنخفض (الجانب الأيمن)

يتم فصله فعليًا عن خزان الغاز عالي الجهد بواسطة حاجز فولاذي. يسمح تخطيط السكك الحديدية الموحد بتركيب MCCBs، والعدادات متعددة الوظائف، وATS، وتعويض الطاقة التفاعلية، ووحدات الاتصال الذكية. تضمن حجرة طرفية الأسلاك الثانوية المستقلة توصيل الأسلاك بشكل مرتب وصيانة مريحة.

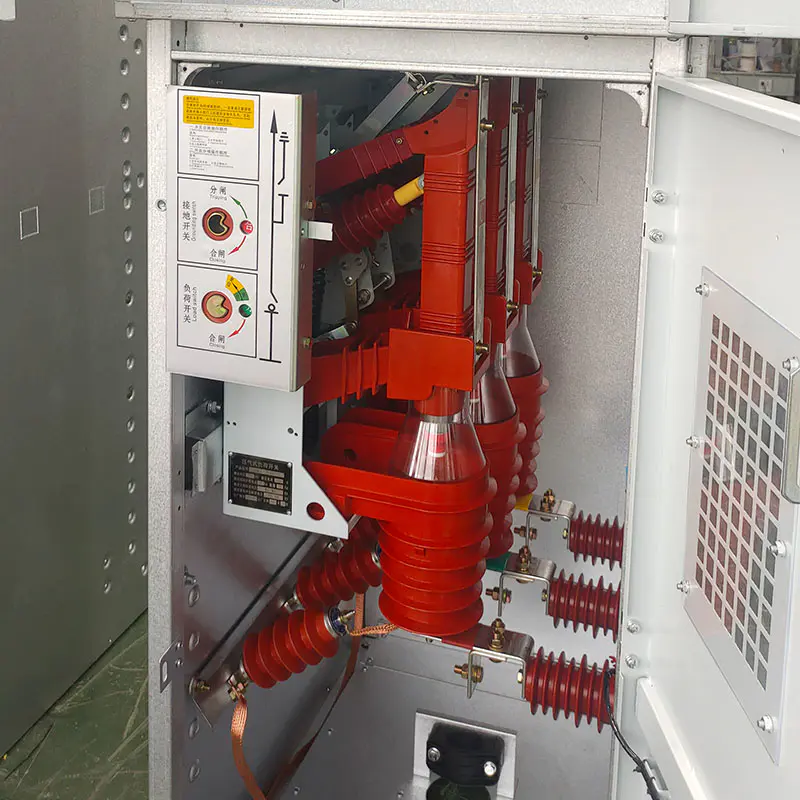

5.2 مقصورة التشغيل والمراقبة (الجانب الأيسر)

تخطيط مركزي لمقابض التشغيل ومؤشرات العرض المباشر وأجهزة قياس ضغط الغاز وأجهزة التحكم في درجة الحرارة والرطوبة. تسمح نافذة المراقبة المرئية بالعرض المباشر لحالة إغلاق/فتح المفتاح دون فتح الخزانة الخارجية المدمجة 5.3

خزانة فولاذية ملفوفة على البارد مكونة من قطعة واحدة مع سطح مائل لتصريف مياه الأمطار بسرعة. يتم تطبيق طلاء إلكتروستاتيكي مضاد للصدأ ومضاد للتآكل بشكل عام. أبواب خزانة متعددة قابلة للقفل بشكل مستقل تفصل بين مقصورات الجهد العالي والجهد المنخفض والتشغيل من أجل صيانة أكثر أمانًا.

سيناريوهات التطبيق

مشاريع البلدية: تجديد شبكة الطاقة الحضرية، أنفاق الطرق السريعة، النقل بالسكك الحديدية، إمدادات الطاقة المؤقتة للبناء للهندسة البلدية، توزيع الطاقة المركزية لإنارة الشوارع

المباني التجارية والسكنية: المجتمعات السكنية والمدارس والمستشفيات ومراكز التسوق التجارية ومباني المكاتب

صناعة الطاقة الجديدة: محطات الطاقة الكهروضوئية الموزعة ومزارع الرياح وتخزين الطاقة الداعمة لتوزيع الطاقة

المناطق الصناعية: ورش المصانع وشركات التعدين وإمدادات الطاقة المركزية بالمنطقة الصناعية

المشاريع التجريبية منخفضة الكربون: مجمعات حكومية خالية من الكربون، وحيادية الكربون تدعم مشاريع توزيع الطاقة مع متطلبات إلزامية خالية من SF₆

ترقية شبكة توزيع الطاقة الريفية
