DHV250 موصل تيار مستمر عالي الجهد

الوصف:

DHV250 عبارة عن موصل DC عالي الجهد بتيار مقنن يبلغ 250 أمبير وتصميم مضغوط. تشتمل ميزاته الرئيسية على استهلاك طاقة منخفض للغاية للملف (الحفاظ على استهلاك الطاقة ≥ 2.5 وات)، ودائرة اتصال رئيسية غير قطبية، واتصالات مساعدة اختيارية، واستخدام حجرات اتصال محكمة الغلق قابلة للنفخ لتعزيز الموثوقية. إنه يدعم تحويل الجهد الكهربي الواسع من 12-1000VDC، مع تيار قطع أقصى يبلغ 2000A (320VDC)، وعمر ميكانيكي يصل إلى 300000 دورة، ونطاق درجة حرارة التشغيل من -40 درجة مئوية إلى 85 درجة مئوية. يقدم هذا المنتج مجموعة متنوعة من خيارات تركيب وجهد الملف، مناسبة لمجالات مثل السيارات الكهربائية، ومحطات الشحن، وأنظمة الطاقة الشمسية، وآلات البناء. لقد حصلت على شهادات CCC و CE.

التطبيقات:

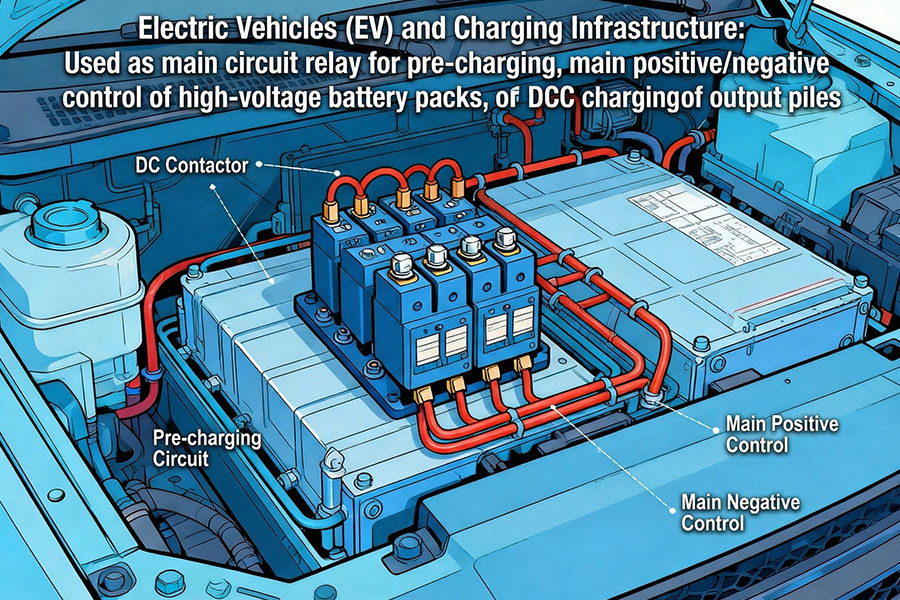

في مجال مركبات الطاقة الجديدة: دائرة التحكم الرئيسية ذات الجهد العالي ودائرة الشحن المسبق للسيارات الكهربائية والآلات الهندسية الكهربائية.

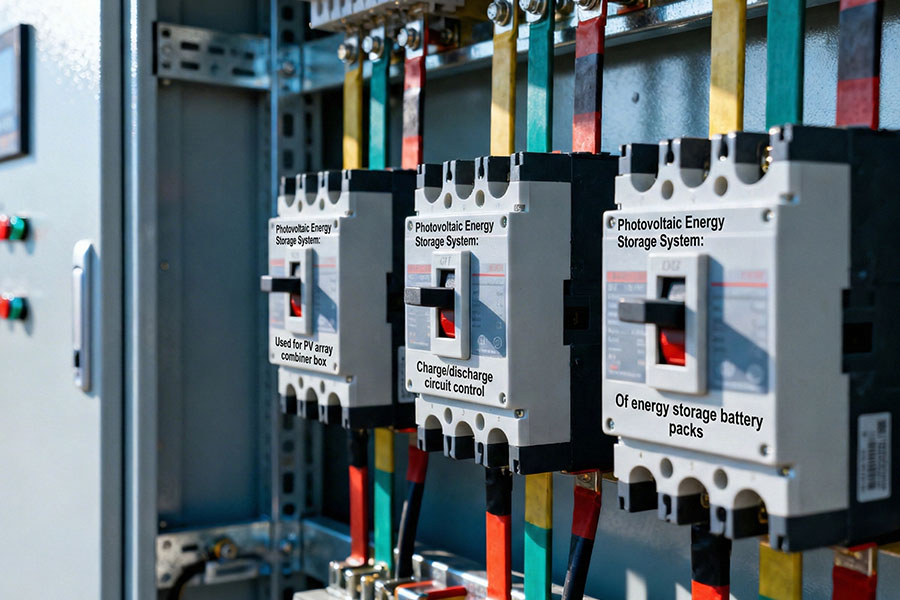

البنية التحتية للطاقة: المفاتيح الجانبية للتيار المستمر لأنظمة توليد الطاقة الشمسية الكهروضوئية، وأنظمة تخزين الطاقة، ومحطات الشحن.

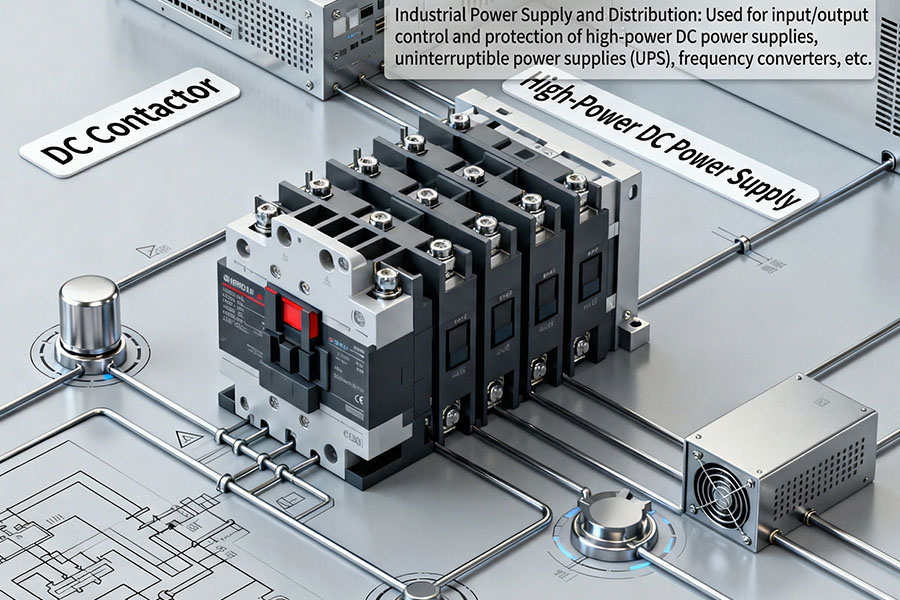

الصناعة والاتصالات: إمدادات الطاقة غير المنقطعة (UPS)، معدات طاقة الاتصالات، نظام التحكم الكهربائي للآلات الهندسية.

أنظمة إمداد طاقة التيار المستمر الأخرى: سيناريوهات التحكم الإلكتروني المختلفة التي تتطلب تبديلًا موثوقًا لأحمال التيار المستمر العالية.

DHV250 هو مفتاح يعمل بالكهرباء المغناطيسية. المبدأ الأساسي هو أنه عندما يتم تنشيط الملف، يتم توليد قوة كهرومغناطيسية لدفع عضو الإنتاج الداخلي وتحريك جهة الاتصال لإغلاق جهة الاتصال الرئيسية المفتوحة عادةً،

وبالتالي توصيل الدائرة الرئيسية ذات الجهد العالي DC. بعد إيقاف تشغيل الملف، ينقطع الاتصال بسرعة تحت تأثير زنبرك التفاعل (أو القوة المغناطيسية الدائمة)، مما يؤدي إلى قطع الدائرة.

المواد الأساسية والشهادة: يتوافق المنتج مع التوجيه البيئي RoHS وقد اجتاز الشهادة الإلزامية الصينية (CCC) وشهادة CE الأوروبية، مما يلبي معايير السلامة والجودة للوصول إلى الأسواق.

اختبار الأداء الصارم: تعتمد معلمات المنتج على اختبارات صارمة، مثل:

جهد تحمل العزل الكهربائي: يمكن للأجزاء الموصلة المعزولة بشكل متبادل أن تتحمل اختبار تحمل الجهد البالغ 2200 فولت تيار متردد/دقيقة واحدة.

التحمل البيئي: يتراوح نطاق درجة حرارة العمل من -40 درجة مئوية إلى 85 درجة مئوية، ويمكنه تحمل اهتزاز 5 جرام وتأثير 20 جرام، والتكيف مع ظروف العمل القاسية.

اختبار الحياة: توفير منحنيات الحياة الكهربائية على أساس الأحمال المقاومة، مع عمر ميكانيكي يصل إلى 300000 دورة.

هيكل ميكانيكي وختم موثوق: اعتماد هيكل مانع للتسرب لمنع التلوث الخارجي، وتحسين تصميم التضخم لإطفاء القوس. هناك لوائح واضحة بشأن عزم دوران التثبيت وعزم دوران الأسلاك لضمان موثوقية الاتصال.

التحكم في العمليات والعمليات: تحدد الوثيقة مستوى التسامح للأبعاد غير المميزة، مما يعكس التحكم في دقة التصنيع.

قدرة حمل تيار عالية، حجم صغير: تحقيق قدرة حمل تيار مصنفة تبلغ 250 أمبير في حجم صغير، مما يوفر مساحة التثبيت.

استهلاك منخفض للغاية للطاقة: يحافظ الملف على أقصى استهلاك للطاقة يبلغ 2.5 وات فقط، وهو موفر للطاقة وفعال، مما يقلل من فقدان الحرارة.

تصميم موثوقية عالية:

نطاق الجهد الكهربي الواسع: جهد تبديل الاتصال الرئيسي هو 12-1000VDC، ويغطي العديد من المنصات ذات الجهد العالي.

قدرة كسر قوية: يمكن أن تقطع تيارًا بحد أقصى 2000 أمبير (320 فولت تيار مستمر).

تقليل جهد التلامس: عند تيار 250 أمبير، يكون انخفاض جهد التلامس ≥ 80 مللي فولت، ويكون فقدان التوصيل صغيرًا.

عمر الخدمة طويل الأمد: 300000 دورة ميكانيكية، مع منحنى الحياة الكهربائية، مع عمر خدمة طويل في ظل الظروف المقدرة.

أمان عالي: مقاومة عزل عالية (≥ 100M Ω)، جهد تحمل عازل قوي، تصميم مدمج للحماية من زيادة التيار (بعض الموديلات)، أكثر أمانًا في الاستخدام.

التكوين المرن: يتوفر نطاقان واسعان من جهد الملف، 9-36 فولت و32-95 فولت، للاختيار؛ تتوفر جهات الاتصال الرئيسية في النوع اللولبي (النوع A/H) والنوع اللولبي (النوع C/D)، ويمكن تجهيزها بوصلات مساعدة؛ يدعم طريقتين للتثبيت: مسطح (A) وأفقي (H)، مناسب لسيناريوهات التطبيق المختلفة.
